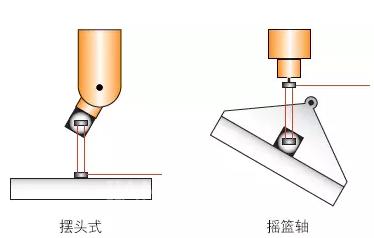

五軸機床的擺頭和搖籃轉臺出廠及客戶驗收都需要檢測回轉精度，C軸測量安裝轉臺到中心軸線比較簡單。

　　但對于A/B軸測量，由于回轉軸封閉，轉臺無法固定到中心軸上，雷尼紹推出了轉臺偏置測量方案。

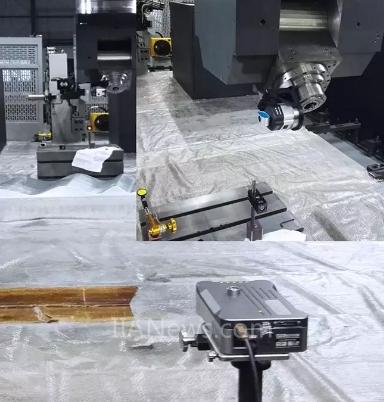

　　雷尼紹也制作了特殊可調節式吸盤夾具快速方便的固定到機床主軸頭附近，夾具也可以快速與無線轉臺連接，如下圖。

　　1、設備信息：山東某著名機床公司

　　2、問題描述：客戶五軸轉臺產品B軸無法測量，迫切需要出廠檢和客戶現場驗收，購買雷尼紹XR20-W無線轉臺配合偏置測量夾具和偏置測量軟件，輕松的完成了光路準直，測量程序自動生成和B軸精度的檢測。

　　A:光學鏡組準直

　　1. 將氣泡水平儀放在激光系統上，并調整三腳架確保其保持水平。

　　2. 將回轉軸與線性軸移至XR20-W最接近干涉儀的位置。

　　3. 根據需要調整組件與軸的位置，以確保不會發生碰撞。

　　4. 在整個行程范圍內將激光系統對準線性軸，以進行測試設定。

　　5. 保持平面鏡對著干涉儀的表面并旋轉反射鏡，使光束反射回激光系統的輸出孔。注：這時激光系統可能發生不穩現象。

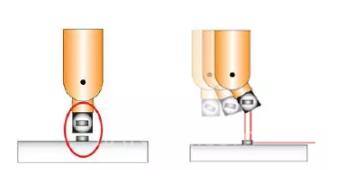

　　6. 將回轉軸固定至旋轉行程的最近端，調整光路，如圖1。

　　7. 移動線性軸，以使干涉儀與XR20-W呈一直線，并檢查是否達到最大信號強度。

　　8. 將機床旋轉軸移至行程的中間位置和末端進行設定，然后重復上述兩個步驟，圖2。

　　保證三個位置光信號強度最大，這樣就完成了光學鏡組準直程序;記錄三個位置的旋轉軸和線性移動軸機械坐標值。

　　B:偏置軟件的設定

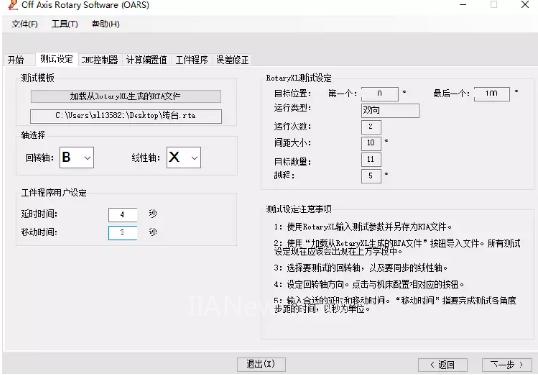

　　1.加載XR20-W轉臺軟件設定的10度間隔，測量范圍0到-100度的測量文件。

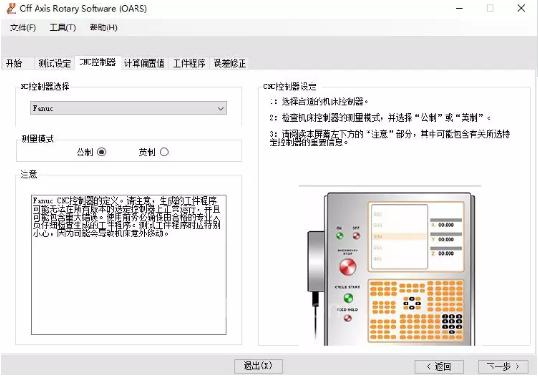

　　2.選擇下一步，選擇發那科控制器，點擊下一步。

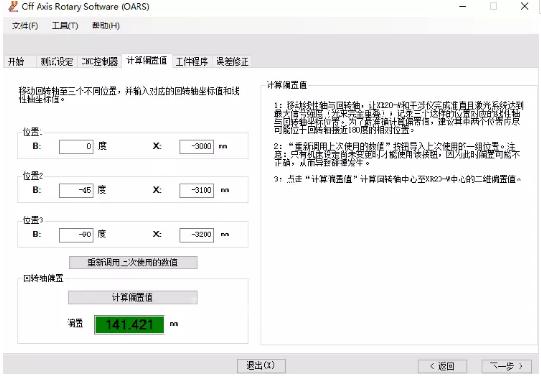

　　3.輸入準直光路記錄的三個位置機械坐標值，軟件會自動運算出B軸偏置量。

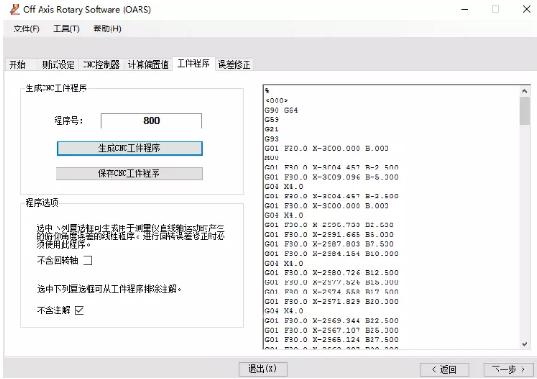

　　4.點擊下一步，生成測量程序。

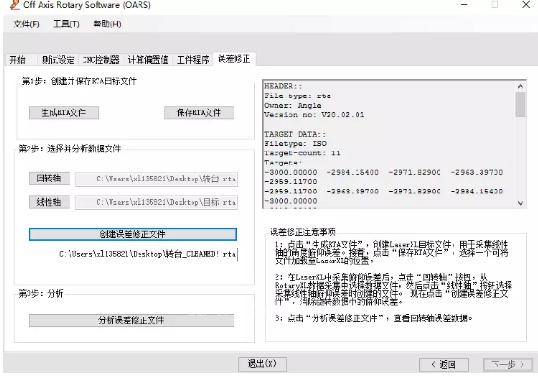

　　5.點擊下一步，進入誤差修正，首先使用XR20-W軟件測量出轉臺誤差M1，再生成RTA并保存，使用角度測量軟件導入生成的RTA，測量出線性軸角度誤差M2(角度測量目的是消除線性軸配合轉臺移動線性軸產生的角度誤差，這個誤差一般比較小，現場測試在2角秒以內，測量時注意角度正負號判斷，具體參考說明書)，點擊回轉軸導入M1文件，點擊線性軸導入M2文件，創建誤差修正文件，并分析結果數據。

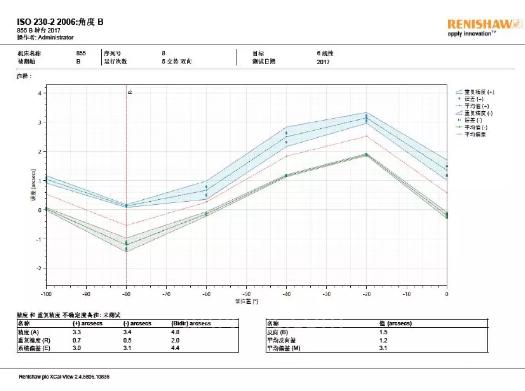

　　3、B軸測量結果精度

　　4、用戶對雷尼紹的測量方案表示非常滿意，解決了長久以來的困擾。
