1、加工對象

　　實木門框

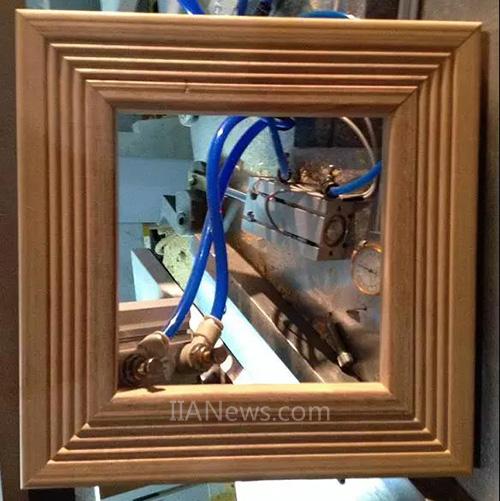

　　實木相框

　　實木桌面框

　　實木櫥框

　　......

　　功能目標： 利用INVT伺服高精度、高響應性能完成框型45度角，圓頭公母榫的一次加工成型。

　　2、加工榫的種類

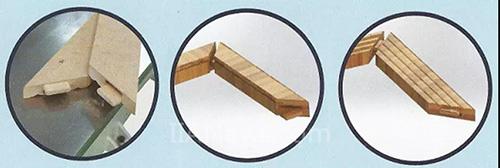

　　● 45度斜榫分為：單榫頭、單榫槽、榫頭+榫槽

　　● 直榫分為：單榫頭

　　01 系統特點

　　01、用戶管理

　　多級用戶管理，可以方便的設置用戶權限，保障設備不被沒有受過專業培訓的人員進行錯誤的操作。

　　02、文件管理

　　可以儲存和備份工作文件，同時可以隨時隨地的便捷訪問、預覽和編輯文件目錄。

　　03、內部參數管理

　　參數設置時可進行列表顯示/視圖顯示，可在列表中選擇操作實施參數設置。參數讀取/寫入時間也縮短至傳統PLC產品的1/10左右。

　　04、手動調機

　　具有電子手輪功能，可手動調節每根伺服軸的位置，方便調節設備的默認起始工作點/發生故障時，進行設備檢修。

　　05、監控功能

　　通過強大的EtherCat總線實時上傳監控數據，通過“診斷界面”監控設備運轉信息和輸入輸出信號的分配狀態或開/關狀態。

　　06、自動運行

　　導入圖紙后，一鍵點擊啟動按鈕，自動完成整個工作循環。

　　07、安全功能

　　在刀具加工時，為了防止刀具碰到設備治具，特設一定的區域禁止刀具到達。如刀具達到該禁止區域內，觸發安全區域報警，刀具回退以保證安全。

　　02、特殊加工工藝

　　● 為了防止崩邊，在銑榫頭前先對工件進行預銑

　　● 本系統可自由設置：

　　上下預銑、預銑量及速度

　　左預銑、預銑量及速度

　　右預銑、預銑量及速度

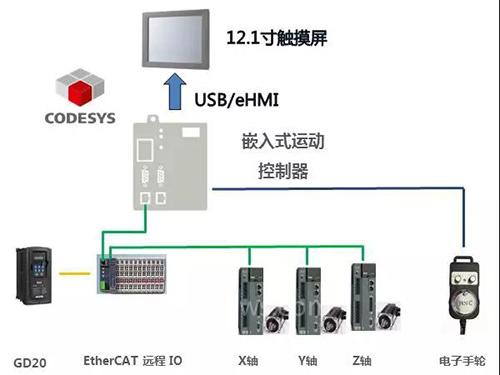

　　03、系統主要硬件配置

　　● 嵌入式運動控制器

　　● 12.1寸eHMI觸摸屏

　　● X軸 英威騰 1.5KWDA200伺服系統

　　Y軸 英威騰 1.5KWDA200伺服系統

　　Z軸 英威騰2KW DA200帶剎車伺服系統

　　主軸 英威騰 GD20變頻器(4KW+5.5KW)

　　● 2臺高速電機(榫頭加工刀具與榫槽加工刀具)

　　● 電子手輪

　　目前家具條狀木制品構件榫頭加工類設備有半自動數控開榫機和數控雙端自動開榫機。半自動數控開榫機需要人工送料，效率低下而且存在較大安全隱患。

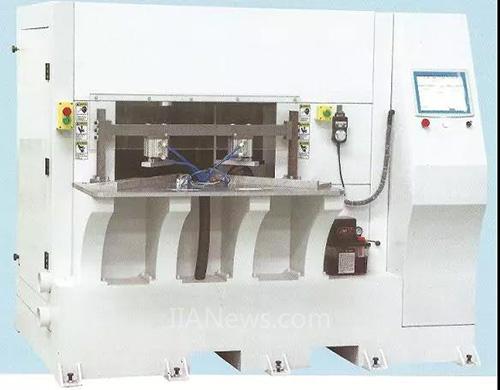

　　本方案新型雙端自動開榫機能夠?qū)崿F(xiàn)底座上兩個移動工位的距離自動可靠及精確調整，操作簡單;與此同時，銑刀傳動組件進一步具有高效率，結構穩定的優點。

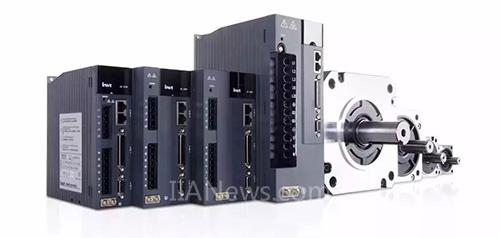

　　英威騰高性能伺服系統DA200是項目成功的關鍵：

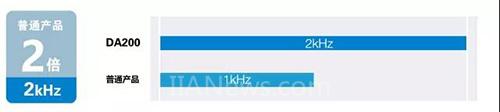

　　業界領先的速度響應

　　速度響應頻率高達2.0kHz，大幅提高處理速度，縮短整定時間，最大限度地發揮高端機械性能。

　　出色的定位精度

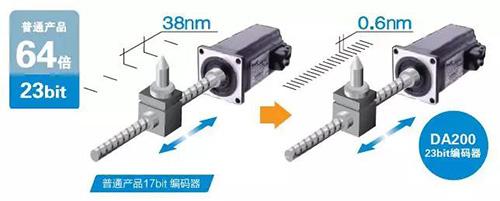

　　配套23位高分辨率編碼器，較普通17位編碼器精度提升64倍。

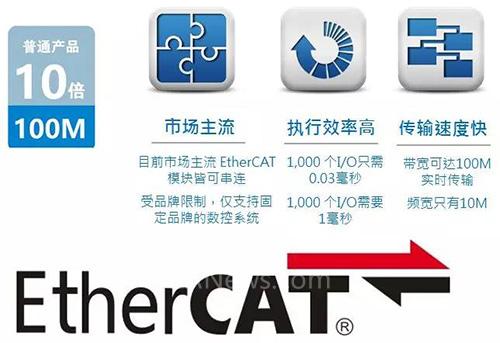

　　強大的EtherCAT總線

　　配套百兆速率的總線控制，較普通總線提升10倍。

（轉載）
