1.前言

　　鋼板熱成型新技術是一種將特殊的高強度鋼板加熱到奧氏體溫度范圍，快速移動到模具，快速成型，在壓機保壓狀態下通過模具對零件進行淬火冷卻，最后獲得超高強度零件的新型成形工藝。

　　車輛每減重10%，可節省燃油3～7%，降低排放量4%，實現汽車輕量化并提高車身碰撞安全性，超高強度鋼的熱成型技術受到了廣泛關注，近年來發展迅速。

2.熱成型生產線系統概述

　　完整的熱成型生產線系統主要包括液壓機、加熱爐、板料上下料搬運單元、整線控制系統及其他附屬設備所組成。熱沖壓可以分為輥底爐熱成型線和箱式爐熱成型線。

　　輥底爐熱成型線

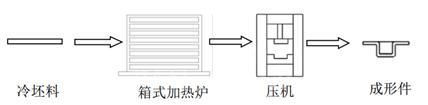

　　箱式爐熱成型線

　　其中板料上下料搬運單元是實現熱成型生產系統的自動化的關鍵，目前搬運系統主要如下兩種形式：

　　1.三坐標機械手搬運系統

　　板料的搬運系統一般采用直線三坐標機械手的機構，由于直線三坐標機械手的機構需要非標設計，前期成本較高。

　　2.六軸工業機器人搬運系統

　　與三坐標機械手搬運系統不同，六軸工業機器人為市場上的成熟產品，應用領域廣泛，具有系統穩定、易于操作和維護管理方便等諸多優點。

　　FANUC的R-2000iC和M-900iA系列機器人，具有良好的負載和工作范圍。FANUC機器人具有良好的關節速度與加速度，能使輸送更為平穩。

　　以FANUC R-2000iB/100P為例，最大負重100公斤，有效范圍運動3.5米。緊湊型機身設計，腕關節處無馬達。該機器人為沖壓搬運專用型，重負荷減速機。高可靠性的FANUC伺服系統實現長久高效的生產。

　　FANUC R-2000iB/100P

機器人在熱成型生產中的應用

　　熱成型生產中，熱板料出加熱爐的溫度約為950℃，熱板料的進模溫度不得小于需要750℃，所以熱坯料在空氣環境中的搬運時間不得大于7S。

　　針對該種情況，上海發那科開發出了沖壓專用直線七軸-SMART ROBOFEEDER，可以快速完成板料的定位與轉移，實現了更加平穩、快速的熱坯料搬運。

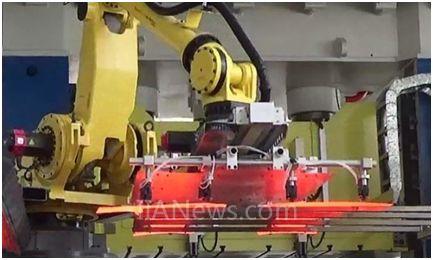

　　FANUC機器人應用于板料搬運

　　FANUC具有機器人虛擬平臺ROBOGUIDE，可在熱成形自動化工藝規劃前，在仿真環境下，在拾取料點與送料目標點之間，通過優化機器人的運行軌跡，可以有效減少了送料位置不準確和輸送時間過長導致的高強鋼熱成型零件的各種缺陷。

　　此外，F(xiàn)ANUC 最新開發了ZDT(ZERO DOWN TIME)智能技術。零停機時間，可以實時監控搬運機器人運行狀態，提前預知，可對熱成型零件的大批量提供有力保障。

　　通過利用FANUC機器人的高速搬運優勢以及先進的智能技術，可以有效解決板料自動化上下料、生產快速切換等諸多工藝問題，建立車身結構件熱成型批量生產系統。

（轉載）
