新產品導入

　　廣州某家汽車零部件加工企業，正要進行新產品導入。其需進行夾具和自動化的一些改造，面臨了以下幾個急需要解決的問題：

　　1.實現機內加工自動化，能自動分中找正。

　　2.第四軸旋轉加工，工件在不同面的孔位相對尺寸容易出現加工不良。

　　3.自動修正機床熱漂移產生誤差。

　　4.待加工工件自動識別，避免相似型號零件混淆。

　　5.重要尺寸在線檢測。

　　企業的設備是一臺臥式加工中心(主軸規格為HSK63A/Fanuc控制系統)，需要在加工中心上完成這些工作。雷尼紹推薦客戶使用機床測頭來解決上述問題，實現機內自動化同時提高加工精度。

　　硬件選型：

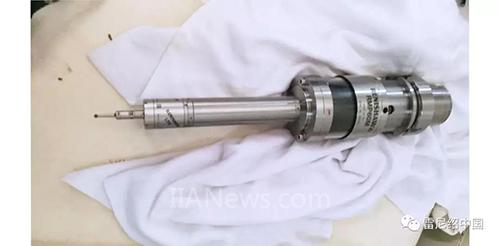

　　由于工件需測量部位比較深(深約250mm)，常用型號OMP60，RMP60可配測針長度均不推薦使用超過150mm的測針，盡量遵循測針選擇“能短不長,能大不小”的原則，考慮夾具等各方面的干涉影響，同時保證測量精度穩定性，推薦了：RMP60M + LPE2 100mm延長桿 + LP2測頭 + L30mm測針 的硬件結構，結構如圖：

　　程序編制：

　　?1.根據客戶加工工藝及節拍要求，編寫自動分中程序;

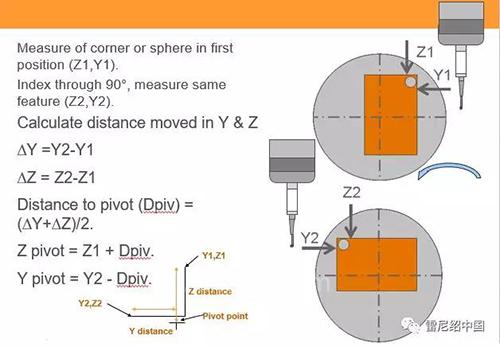

　　?2.尋找第四軸旋轉軸心位置，根據圖紙相對位置要求，編寫探測程序?qū)崟r(shí)準確定義不同平面上的待加工部位坐標，以提高產品加工精度;

　　?3.編寫自動定期探測某一固定位置來監控機床熱漂移情況的探測程序;

　　?4.尋找相似不同型號工件中某個固定部位的尺寸區別，編寫探測程序用尺寸數據來自動區分相似工件，遇到錯誤零件報警處理;

　　?5.編寫重要尺寸的檢測程序進行在線測量。

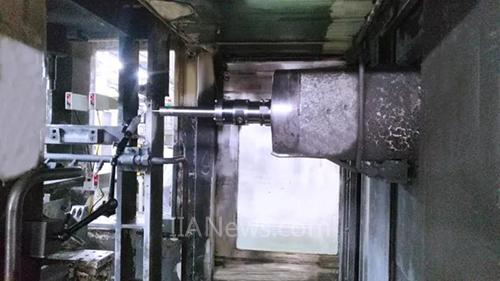

　　安裝后如圖

　　雷尼紹團隊提供的解決方案，最終滿足了客戶的自動化要求，避免了出現人為錯誤，也提高了產品加工精度穩定性，降低了不良率，客戶對實現的效果非常滿意。
