簡介

　　工業和機械制造商已經到了工業自動化發展的重要時刻。新型機器的發明和能源資源隨著工作流程的重組，促進了智能自動化技術的出現，同時，人機界面(HMI)在自動化和智能化應用領域起著顯著的作用。

　　應用需求

　　在德國，裝配廠需要解決工廠系統自動化過程中的問題。隨著銷售量的逐日增加，工廠需要它的HMI系統能夠快速更新，以確保從設備的數據能迅速地傳送，并且杜絕中間過程的數據遺失，同時，希望機器操作員可以迅速掌握機器，以應對緊急情況。

　　項目實施

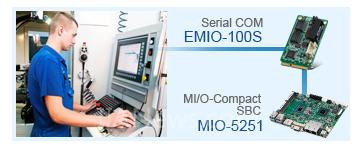

　　研華3.5寸MI/ O緊湊型SBC，MIO-5251監控設備，能夠做到遠程備份和數據恢復。大多數SBC與串行端口只能達到115 kbps的最大吞吐量，但是加入了研華的EMIO-100S高速串行接口通訊模塊后，使得高速串行數據通過一個大容量的FIFO緩沖器進行傳輸，工廠自此得到更加經濟的自動化解決方案。

　　研華EMIO-100S是一個配合USB2.0的全尺寸迷你PCIe組合模塊式解決方案。它完全符合USB2.0規范，并且支持雙向串行接口通信。

　　作為一系列的高速通信設備，EMIO-100S將傳統的RS232，RS422和RS485轉變?yōu)樾袠I(yè)標準的高速USB2.0的標準，并且適用于串行橋接芯片。.隨著EMIO-100S的應用，RS-232可提供高達1 Mbps，RS-422 / RS-485高達10 Mbps的速度，促使數據快速傳輸，能更好地滿足當今的現代化的工業HMI系統。此外，它裝備的1K字節FIFO緩沖器可支持MA / FA的應用程序。隨著EMIO-100S的廣泛應用，設備信息可以實時傳送到HMI系統，并且只需要一個簡單的擴展，節省了昂貴的定制費用。

　　EMIO-100S已經準備好MINIPCIE(Pin 36，38)和排針(USB1)兩種方案，這樣用戶就可以靈活選擇。通過適配器連接到一個串行端口，并插到電腦的USB端口或集線器，EMIO-100S就能夠輕易地安裝為一個串行電纜。

　　優點：

　　● 通過標準Mini-PCIe接口快速轉換標準的串行接口信號，透過USB接口來轉換的解決方案。

　　● -40°C至85°C寬溫工業溫度。

　　● RS232高達1 Mbps的數據速率。RS422 / RS485高達10 Mbps的數據速率。

　　● FIFO緩沖區：1K字節的傳輸，1K字節的接收器。

（轉載）
