1. 示教器電纜型號

　　1.1 目前R-30iB控制柜常用的示教器電纜型號如下

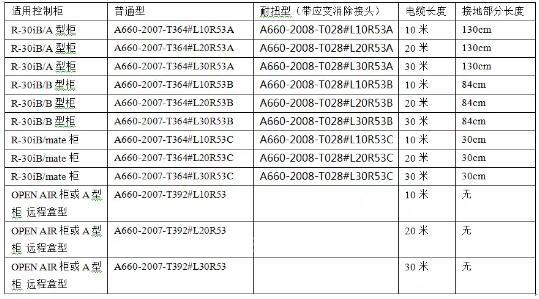

　　表1.1

　　2. 電纜型號的具體區別

　　示教器電纜型號根據控制柜型號、是否抗扭、電纜長度這三個因素而定。

　　2.1 控制柜型號

　　除了OPEN AIR柜或遠程盒型的控制柜，其他型號控制柜的示教器電纜都有一段線是用于接地的，由于控制柜內部結構的不同，控制柜側接頭到接地部分長度會有不同。

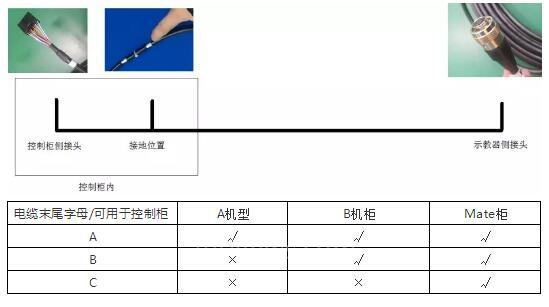

　　根據控制柜型號，A機柜的接地部分長度最長，B機柜次之，C機柜最短(見表1.1)，因此在型號其他部分一樣的情況下，末尾是A的可以代替B/C的、末尾是B的可以代替C的(表2.1)。

表2.1

　　2.2 電纜長度

　　示教器電纜長度有10米、20米、30米三種長度

　　2.3 是否耐扭

　　耐扭的示教器電纜在示教器側接頭用了應變力消除接頭，防止因為受到外力導致接頭松脫，其余部分和普通電纜是一樣的，因此可用于直接替代普通型電纜。

　　附：控制柜外形

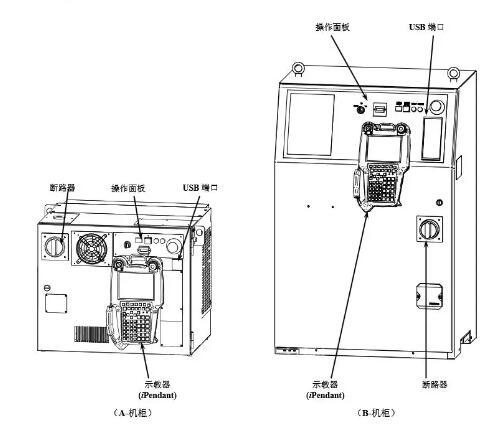

　　R-30iB/A機柜和R-30iB/B機柜

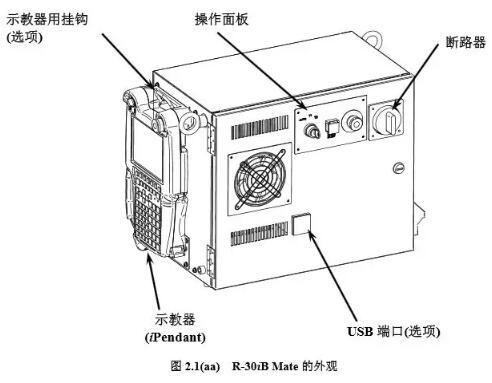

　　R-30iB/Mate柜

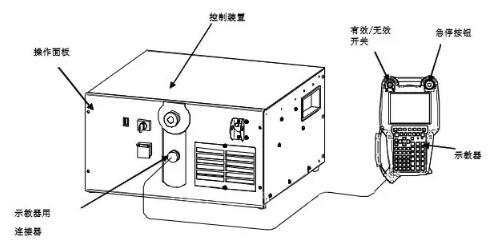

　　R-30iB/OPEN Air柜
