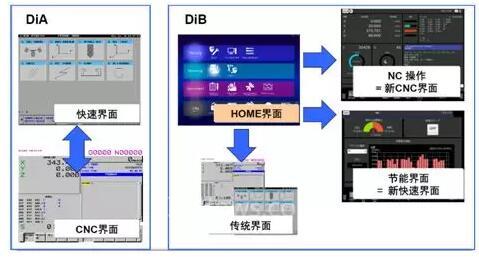

FANUC iHMI區別于以往的CNC操作框架，支持常規現場加工作業的同時，增加了“HOME"頁面及可視化元素。

　　新界面將操作程序進行分類，并集中以磁貼式呈現在“HOME”頁面上，可直觀快捷的切換各個操作畫面，配合橫、縱向軟件控制的滑動畫面，用戶可以清晰直觀地選擇所需程序進行相關操作。

　　可視化元素體現在數據的圖表化，例如：儀表盤式轉速、進給，條形圖式負載，柱圖式電量履歷等。都使原有數據表達地更直觀、形象。

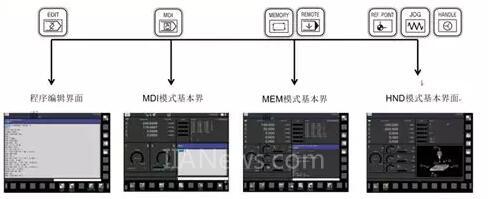

　　一、界面介紹

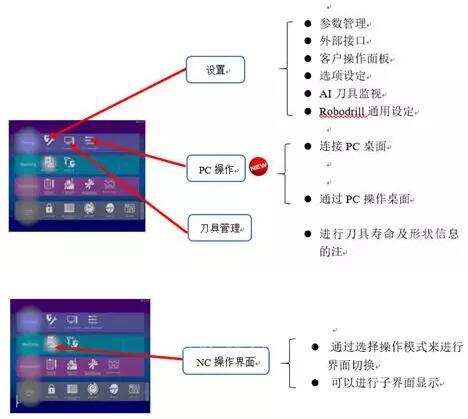

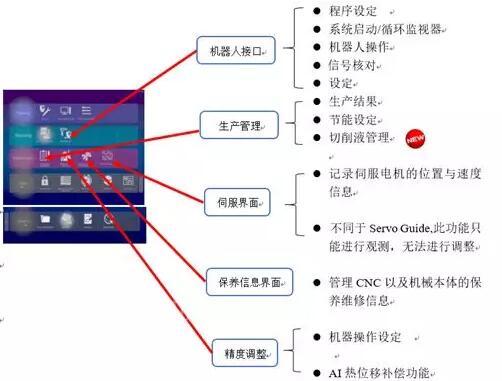

　　新增“HOME”頁面，按序做如下介紹。

　　二、功能頁面優化

　　除了增加“HOME”頁面，還增加了部分功能，優化了部分功能的操作，下面將選取部分功能操作舉例說明：

　　1.新增功能舉例

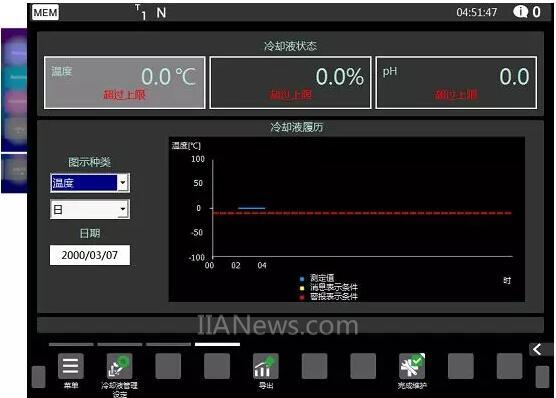

　　a)切削液管理

　　在生產管理菜單畫面中選擇[冷卻劑管理]，可進行冷卻劑管理操作。

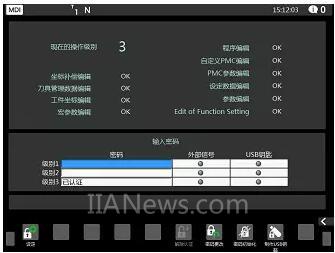

　　b)密碼管理

　　用戶可通過密碼0~3級的切換，匹配相應操作人員的權限。

　　c)其他新增實用程序

　　瀏覽器、筆記、說明書等功能的加入，也在一定程度上提高了機床的可操作性，改善了用戶體驗。

　　2.優化功能的操作舉例

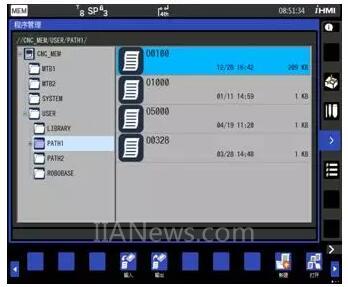

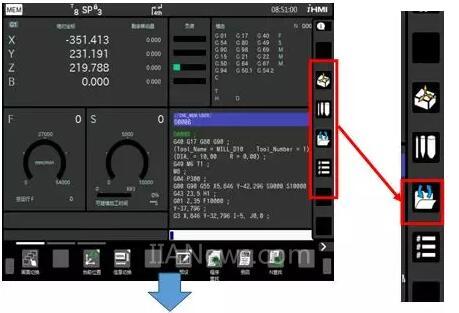

　　2.1NC操作畫面進行程序的輸入

　　a)按下[程序管理]軟鍵，顯示縱向軟件盤，通過按圖標，滑動出程序管理界面。

　　b)由程序列表選擇程序，按下[打開]軟鍵，可進行程序的選擇。

　　2.2機器人操作

　　a)在“HOME”界面按[機器人IF]，顯示出以下主畫面。

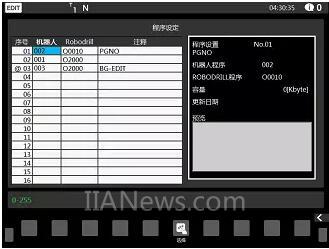

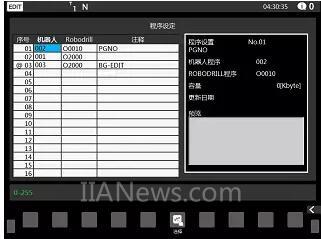

　　b)主畫面下，運行模式變更為EDIT，可進行程序設定。

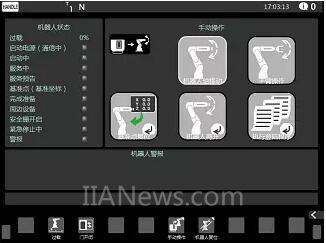

　　c)主畫面下，運行模式變更為HNDL，可進行機器人手動操作。

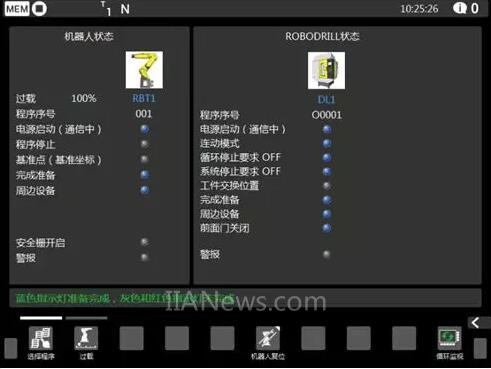

　　d)主畫面下，運行模式變更為MEM，顯示出系統啟動畫面。在系統啟動畫面中可通過燈的點亮狀態，可順利地進行系統的啟動。

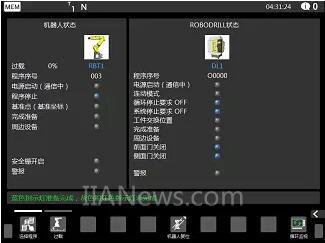

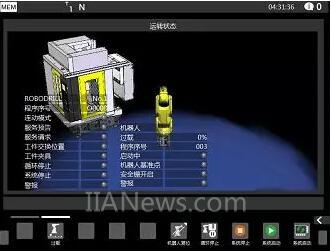

　　e)在系統啟動畫面時按[周期監視器]軟件，可顯示出周期性監視器畫面?？芍庇^地確認機器人和ROBODRILL的運行狀態。

　　當代的數控機床正朝著高速度、高精度、智能化、多功能、高可靠性的方向發展，良好的人機界面具有操作簡單、快捷、功能引導等優點，從而提高使用效率，更大程度上地迎合消費者。FANUC i HMI新界面的推廣應用，必將給廣大客戶帶來全新而優質的體驗。
