本文將說明如何對標準分壓器和被測分壓器進行比較，并介紹對一個六位的開爾文-瓦利(K-V)分壓器的最高十進位進行測試的方法。

　　1. 在進行分壓器比較工作以前，先選取所需的測試設備。

　　2. 制作一個標準分壓器。

　　3. 如圖9-19所示連接標準分壓器和被測分壓器(見本實驗步驟最后的注解)。

　　4. 將Vin設置為適當?shù)碾娖?≈100 V)，注意監視被測分壓器和標準分壓器的功率額定值和電壓額定值。

　　5. 將DMM的高輸入端連到標準分壓器的0.0抽頭。將被測分壓器的度盤設置為0.000 000。

　　6. 調節低端引線補償器的控制器，以獲得±O.5μV的檢零指示。

　　7. 將檢零計的高端放到標準分壓器的S10抽頭。將被測分壓器的度盤設置為0.999 99X。

　　8. 調節高端引線補償器的控制器，以獲得±0.5μV的檢零指示。

　　9. 重復第5至8步[3], 直到兩個檢零指示均為±0.5μV。

　　10.測量并記錄Vin輸出高端和抽頭S10之間的電壓降，測量并記錄Vin輸出低端和抽頭S0之間的電壓降。從Vin中減去這兩個電壓降之和。將相減的結果記為V。

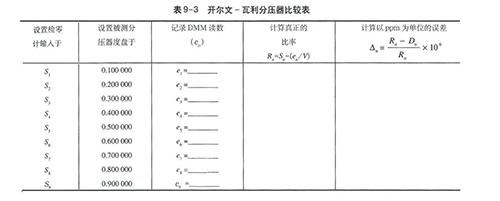

　　11.按照表9-3中第一、二列所給出的順序，對兩個分壓器的成對的輸出進行差動測量。在該表的第三列中記錄檢零計的讀數e1，e2，…，e9。

　　12.按照下式計算，并在該表的第四列記錄開爾文-瓦利分壓器各度盤設置值的真正的比率值Rn。Rn。Rn=Sn-(en/V)式中Sn為標準分壓器的度盤設置值。

　　13.對被測分壓器的每個設置值，按下式計算以ppm為單位的誤差△n。

　　式中，Dn是被測分壓器的度盤設置值，將結果記錄在該表的第五列。

　　注解：

　　■ 應當使用不確定度小于0.01%的經過校準的源來作Vin。

　　■ 使用引線補償器調節分壓器輸入端引線上的電壓降，使得兩個分壓器上的電壓降相等。

　　■ 用來測量引線補償器電壓降的DMM應當具有0.1μV的分辨率。

　　■ 差動測量大大地減小了Vin的不確定度的影響。例如，如果標稱值為100V的Vin高了+0.01%(即100.01V)，S1低了10ppm(即0.099 99 V)，并且被測分壓器的輸出在設置值為0.100 000時高了1ppm(即.100 001)，那么計算出的真正的比率的誤差將為輸出的-0.01ppm (輸入的-0.001ppm)。

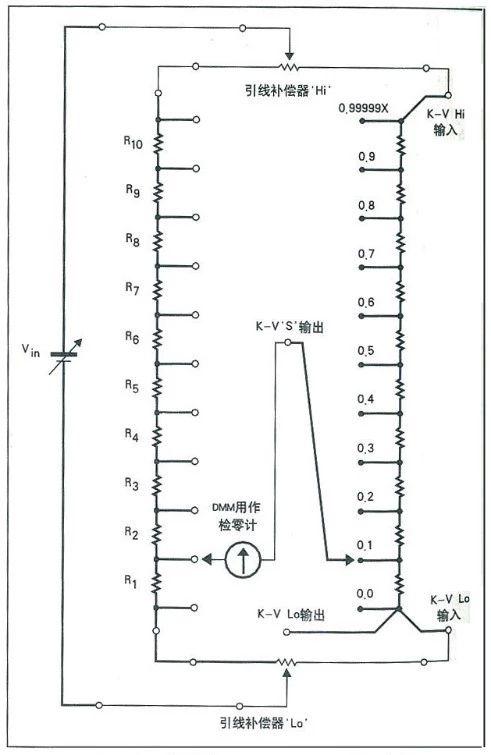

　　▲ 圖9-19 進行分壓器比較時的連接方法
