力士樂新推出的“功能模塊”,可廣泛的應用于包括搬運、裝配、進料及檢測等領域。以下所介紹的案例，是一個功能模塊運用于電池組裝在線螺栓擰緊的典型應用。

　　應用要求

　　直線運動模組帶動電池?cái)Q緊槍運動，載荷5kg，水平移動200mm, 速度不低于0.3m/s

　　解決方案

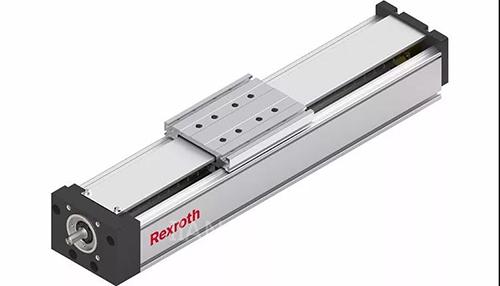

　　功能模塊FMS-110, 配16x5滾珠絲杠，行程200mm

　　客戶反饋

　　充分滿足要求、性能可靠，可補充潤滑實現長使用壽命，快速供貨滿足項目時間要求。

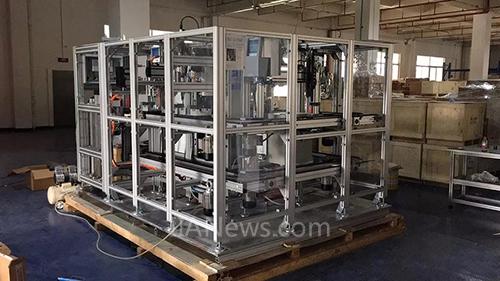

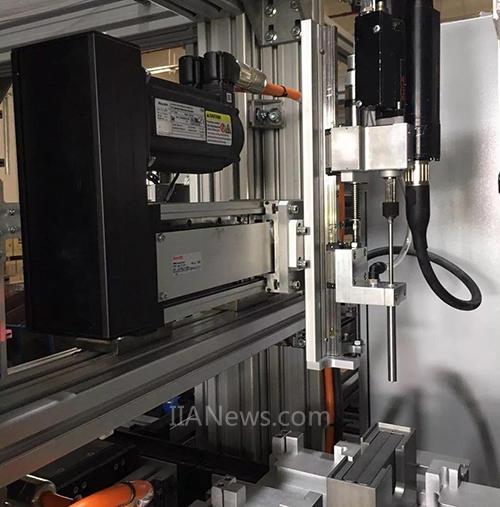

　　在電池組裝生產線上，功能模塊以水平掛墻的安裝方式固定。模塊內平行配置了兩根導軌，因此具有足夠的抗扭力來帶動一支重5kg的垂直擰緊槍到適合的位置上進行螺栓的擰緊操作。擰緊的位置必須準確對正，因此對模組的定位精度要求非常嚴格，力士樂FMS功能模塊配以滾珠絲杠傳動，重復精度可達+/-0.015mm，足以實現系統的要求。在速度方面，系統要求以不小于0.3m/s的速度，在200mm的范圍內來回往返帶動擰緊槍，而此功能模塊的最高速度為1m/s，可謂綽綽有余。

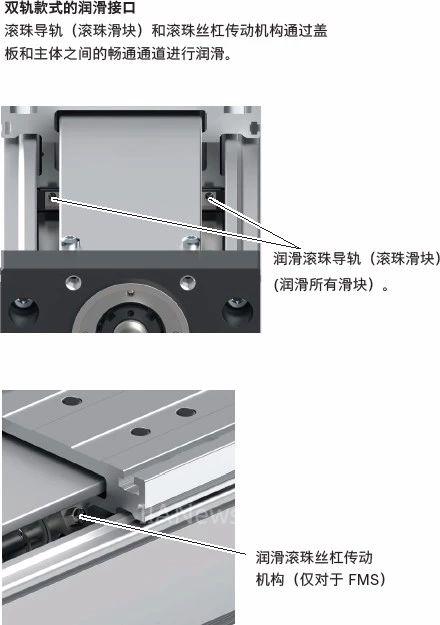

　　除了上述的優點外，功能模塊還具有潤滑孔，客戶可以自行給螺母及滑塊進行補充潤滑保養，使整個模塊的生命周期獲得以延長。

　　最后，快速供貨更是功能模塊的亮點，對于項目緊急的客戶來說更是一大喜訊。

（轉載）
