APAX-5580整合邏輯、運動控制與NC數控，將復雜的插補運動效率從單軸0.8米/秒提高到2米/秒;支持CAD以G代碼將圖形直接轉為CODESYS運動控制軌跡，并以MRAM斷電儲存確保設備穩定，大幅提升CNC設備開發與加工效率，彈性因應3C電子產品快速變動的需求并縮短生產周期。

　　專案背景

　　智能型手機等行動裝置的普及帶動鉆孔加工的龐大需求，設備制造商無不摩拳擦掌準備搶占商機。此類透過上下左右移動刀具來完成鉆孔作業的鉆孔機能否獲得市場青睞，主要取決于加工精度與速度。以往制造商以PLC或單片機執行邏輯與一般運動控制，直角或空間坐標系中的精準運動軌跡控制則交由數控系統解析計算機輔助設計(CAD)等軟件的設計模型并計算加工指令。

　　然而，同時使用CAD建模解析與運動控制系統經常面臨兩套系統無法實時同步造成的效率低落問題，以匯編語言(Assembler Language)為主的編程方式也因過于繁瑣且不支持?jǐn)?shù)控程序常用的G代碼而影響開發效率，加上單片機控制模式受限于硬件性能，較易出現刀頭震動而影響加工質量的狀況。因此，越來越多的制造商希望將數控功能整合到控制系統中，為了達到提升產線加工效率的目標，勢必得更換成性能更好的控制平臺與更具靈活彈性的編程環境。

　　研華以APAX-5580 PAC控制平臺搭配自動化控制軟件CODESYS的軟硬整合解決方案可以順利解決上述問題。這套高性能的控制平臺，既可提供良好穩定性和優異處理效能，又能輕松實現復雜運動控制，讓設備制造商可以有效改善機器性能，進而成功地拓展其鉆孔機的市場版圖。

　　系統需求

　　瑞士一家專門為精密模具與零件加工產業提供高速銑削加工中心機、鉆孔電火花加工機等設備的機臺供貨商正準備對旗下產品進行功能升級。該公司決定選擇其中一款為硬化鋼與硬質合金部件進行鉆孔加工的CNC鉆孔機作為率先改善的目標，之后再陸續將改善成果導入其他機種。

　　這款經濟型的經典產品原本鎖定簡單鉆孔、低速加工應用，采單片機加步進馬達作為控制核心，并以匯編語言來編寫程序。但也讓這臺鉆孔機一旦執行復雜的3D插補運動，刀頭便容易產生振動而導致加工工件出現鋸齒狀，且單軸的加工速度最快也只能達到每分鐘0.8米。因此，該設備制造商不論是硬件控制與軟件編程都需要選用新的解決方案才能將這款經濟型鉆孔機改造成可高速加工又有高精準度的設備。

　　高速鉆孔機使用的新方案必須符合的條件包括：以高性能的控制核心取代舊有的單片機控制模式，藉此確保復雜的插補運動能有較好的控制效果;符合IEC 61131-3標準并可支持G代碼的軟件開發環境;具備斷電儲存功能以保障數據的正確性;易于微調與整合的架構讓開發者可以很方便地能將系統快速?gòu)?fù)制到其他工具機。

　　系統概述

　　針對此項目需求，研華以小體積嵌入式控制平臺APAX-5580外加32G的mSATA固態硬盤及自動化控制軟件CODESYS為控制核心。在APAX-5580上，開發人員可使用研華優化后的CODESYS功能塊快速編程，讓鉆孔機在執行3D插補運動的同時也保證系統穩定與軌跡精準。此高性能的軟硬整合解決方案可將鉆孔機的單軸速度從每分鐘0.8米提高至每分鐘2米，藉此提升設備產能與價值。

　　藉由CODESYS CNC支持G代碼功能，開發人員可將CAD/CAM中的圖形以DXF或G代碼方式直接匯入CODESYS轉為運動控制軌跡，大幅縮短開發編程與產線切換前置時間，提升整體生產效率。此外，不同于匯編語言的編程環境，每次開發都得重新規劃硬件與設計軟件;研華APAX-5580搭配CODESYS的解決方案提供的是標準化的控制平臺。當為不同機種進行開發時，開發人員只需以此系統為基礎來更改部分軟件或更換周邊裝置，即能快速導入控制核心，從而縮短了項目開發時間，也減少了資源浪費。

　　內建Intel Core i3/i7高階處理器與WES7操作系統的APAX-5580是基于x86架構并具有高穩定性和處理效能的PAC控制平臺。此款產品的超高處理性能可讓系統的循環周期最高達到50微秒(μs)，同時也將鉆孔機的斷電儲存空間從64K的SDRAM升級為2M的MRAM，藉此提高設備的穩定性，此功能也可讓系統定期檢查供電情況，出現異常時即會立即儲存相關數據，藉此防止突發性的斷電而導致數據流失。透過支持EtherCAT通訊協議并提供USB 端口、VGA端口與網絡端口等I/O接口，APAX-5580也可將機臺狀態數據連上觸控屏幕做實時與遠程顯示。

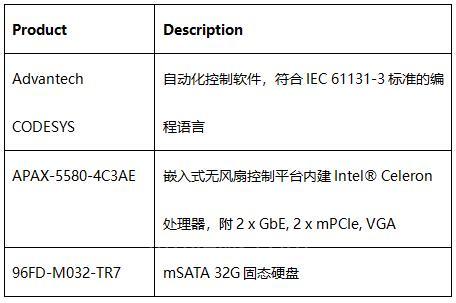

　　專案導入

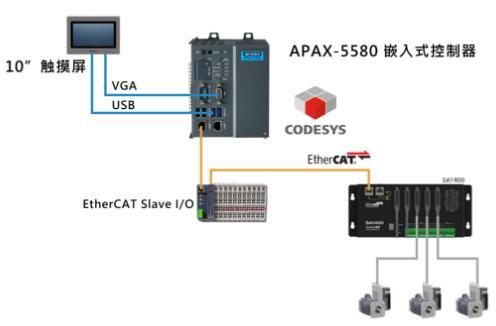

　　系統架構圖

　　結論

　　隨著行動裝置市場對高速鉆孔機的需求大增，設備制造商必須先解決舊機種的硬件性能不足與開發周期長的問題，才能在競爭激烈的市場中脫穎而出。研華的高性能軟硬整合解決方案改善了原有鉆孔機的硬件性能與軟件編程環境，將高速鉆孔機的單軸速度從每分鐘0.8米提高至每分鐘2米，大幅提升設備的加工效率與鉆孔質量，開發人員也只需微調加工指令與部分軟件功能，即可在不改動基本架構的情況下將方案套用到其他機型上。一舉數得的結果讓這家知名的瑞士廠商得以早日完成第一階段的項目開發，并順利地將研華方案移植至其他車、銑、刨、磨、鉆、鏜等工具機。
