特殊結構閉式葉盤測量難題
在使用雷尼紹APEXBlade?軟件規劃RSP2滑掃路徑時，有時會發現對于某些結構特殊的閉式葉盤，如果葉根和葉頂部分有較高的結構遮擋，在前尾緣部分規劃RSP2滑掃路徑時，經常會有滑掃路徑規劃不通過的盲區。
對于希望通過滑掃整個葉型曲面，從而獲得點云數據進行分析的客戶來說，點云數據中間有大的缺口是不能接受的。
雷尼紹 MODUS? 1.8軟件最新推出的“RSP2+RSP3點云數據整合功能”可以很好的解決以上問題。使用雷尼紹Modus 1.8 軟件V455以上版本，就可以實現RSP2和RSP3點云數據的整合。

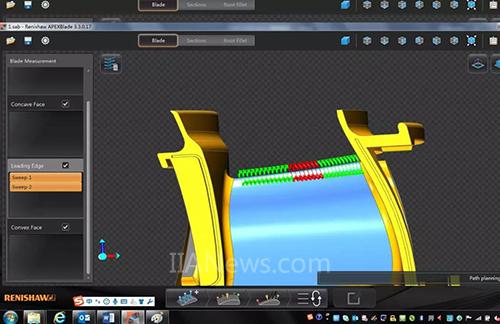

在上面示例中，由于結構遮擋而導致RSP2滑掃路徑規劃不能通過的紅色部分，可以采用RSP3測頭加裝星型測針或者“L”型測針的方式，在紅色區域掃描密集正弦曲線的方式，來模仿RSP2的滑掃路徑，從而獲取相應的點云數據。
擺事實，講道理
“西安的某增材制造客戶，他們不滿足于僅僅獲得某些固定高度上的截面形狀數據，他們更希望能獲取整個葉片型面的點云數據，來分析研究其增材制造所得實體與理論CAD模型的差異?！?/FONT>
然而，用于增材制造的閉式葉盤，結構緊湊，葉片型面很短而且遮擋嚴重，使用RSP2在前尾緣位置無法實現全程滑掃，最終我們采用RSP2+RSP3聯合掃描的方式，很好的滿足了客戶的實際測量需求。
經過在單葉片上測試，

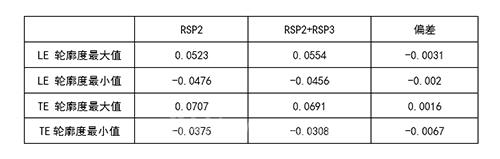

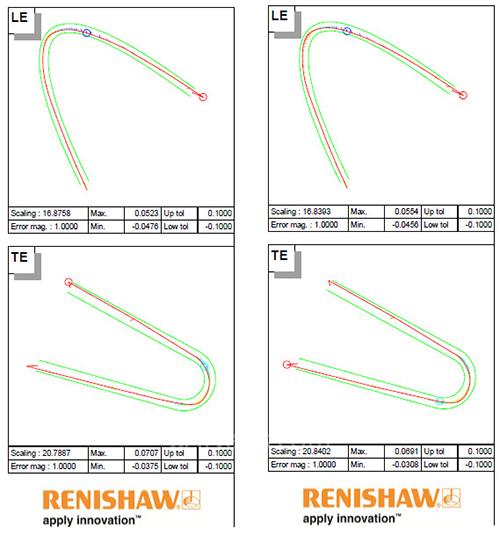

使用RSP2全程滑掃的測量結果與使用RSP2+RSP3點云數據整合功能的測量結果，其最大偏差僅0.0067mm，完全滿足客戶的測量要求。
（轉載）
