手機玻璃蓋板作為智能終端產品最重要的構成部件之一，玻璃蓋板的制造擁有巨大的市場存量以及增長潛力，是眾多國家和企業爭奪的焦點。其中檢測作為玻璃蓋板生產的最后一道工序，是產品品質控制的關鍵。但是目前國內企業在玻璃蓋板的外觀檢測其本上都是人工檢測，導致檢測效率低下、漏檢率高、人工成本不斷上升等諸多缺陷。

　　手機、平板電子產品在組裝完成后，為保證出貨前的產品質量，需對手機的玻璃面、后蓋、側面、圓弧面進行全方位的檢查，檢測內容包括劃傷、缺口、點狀異物(如顆粒、玻璃珠、氣泡等)、壓痕、凹凸痕、鋸齒狀、臟污、電鍍掉漆、異色等。使屏幕依次顯示不同的純色背景，檢測屏幕亮點、暗點、花屏、背光不良等缺陷。

　　目前國內企業在玻璃蓋板的外觀檢測其本上都是人工檢測，導致檢測效率低下、漏檢率高、人工成本不斷上升等諸多缺陷，另外，國內大多數設備2.5D或3D玻璃蓋板弧面處缺陷檢測困難。而國外成熟檢測相關設備價格昂貴。

　　基于此，研華公司推出一整套視覺檢測系統完成整體的視覺檢測應用。整體分為兩個部分，一個是機器視覺部分，一個是運動控制部分。

　　機器視覺：研華工控機平臺搭配研華Cameralink Full采集卡連接線掃相機和配套軟件，組合成一整套的機器視覺解決方案

　　運動控制：研華工控機平臺搭配研華脈沖式運動控制卡1245L搭配伺服電機來完成運動控制部分

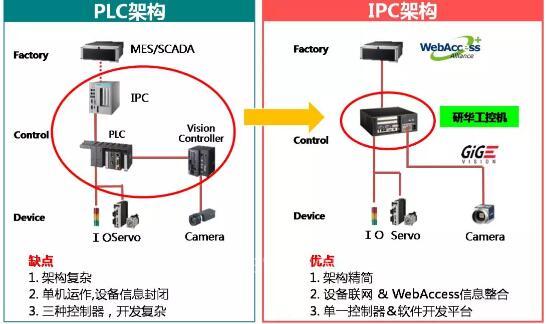

　　研華采用IPC+N的方式改變客戶之前PLC控制器+PC視覺控制器 這種多控制器的方式，節省了設備空間

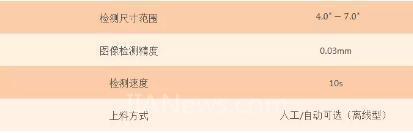

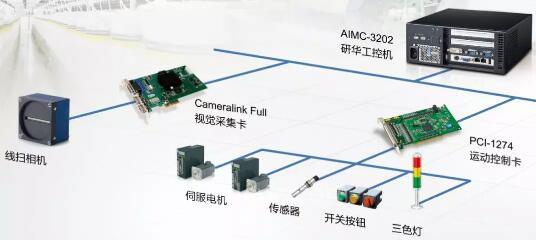

　　研華AIMC-3202搭載研華Cameralink Full采集卡，搭載PCI-1245L運動控制卡，來完成對4”—7”尺寸的蓋板進行檢測，檢測精度可達0.03mm

　　這一整套視覺檢測系統可以取代人工，完成正面、背面、側面、R角等瑕疵檢測，全天候7*24小時不間斷工作。

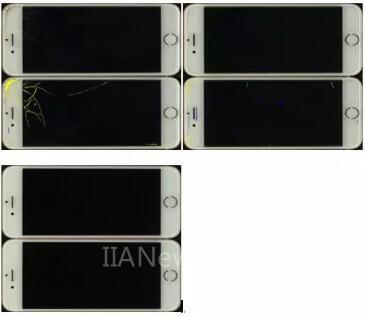

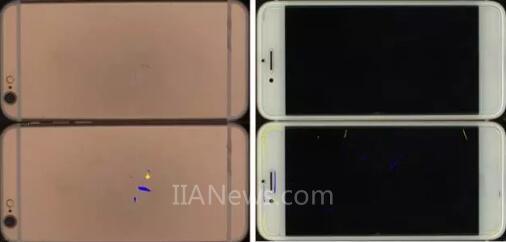

　　正面檢測圖片

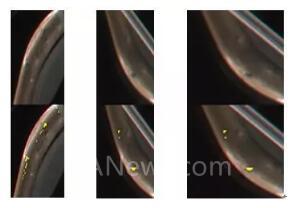

　　R角檢測圖片

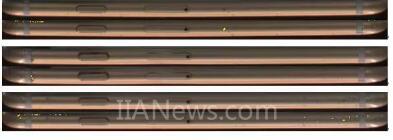

　　側面檢測圖片

　　研華設備自動化針對產業垂直應用，專業提供運動控制系統、視覺檢測系統及工業電腦系列產品。視覺檢測系統產品中的視覺專用控制器VPS-3100不僅具有體積小且高度整合的特性外，內建的圖形化軟體設定工具具有快速布建開發、易于維護管理等特色，讓原有的設備控制不但能立即升級成具有機器視覺功能的自動化應用，更能透過所提供的影像進行精準的比對與檢測，進而提升工廠生產線的品質控管。除控制器外針對多相機客戶的需求，研華還提供工業相機及視覺采集卡，可搭配二次開發的圖形化軟件Open eVision，為客戶打造高性價比的視覺系統方案。
