賽題解析
2018年度由教育部、國家發改委、科技部、工業和信息化部等國家部委主辦數控機床裝調與技術改造大賽，今年度的已落下帷幕。
對大賽賽題有需求的小伙伴有福了，本期我們以“球桿儀”為話題，為您簡要解析。

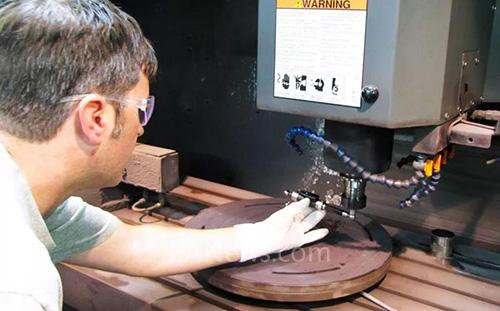

球桿儀作為機床性能快速診斷的行業標準，主要用于數控機床等精密運動設備的空間位置精度、聯動精度檢測和校準?？煽焖?10-15分鐘)、方便、經濟地檢測數控機床空間任意兩軸聯動性能，還可檢查反向間隙、反向躍沖、伺服不匹配、周期誤差、比例誤差、橫向間隙、直線度、垂直度等多項誤差。全面的診斷分析和誤差影響排序功能，可以幫助找到最大因素，制定最佳優化措施。已被ISO230-4、ASME B5.54/57和GB17421.4等國際標準采用，許多世界領先的機床制造商和制造公司都將其作為標準的測試基準。
如此重要的檢測工具應該如何正確使用?
本文就以大賽樣題進行簡要解析:
5-2運動精度檢測(10分)
項目要求：

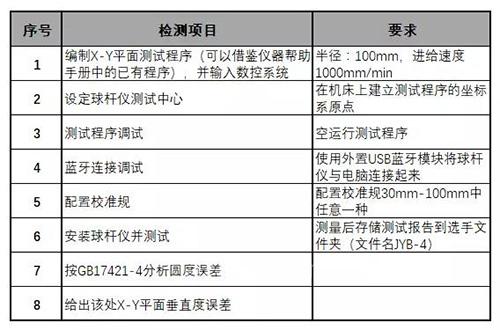

按照下表中第二列“檢測項目”和第三列“要求”，使用球桿儀對機器某指定位置按GB17421-4要求測量XY平面圓度(假定機器溫度20℃，膨脹系數11.7)。
并根據《賽卷記錄表》“附表5-2運動精度檢測記錄表”要求填寫和保存數據。
01.項目一：編制X-Y平面測試程序(可以借鑒儀器幫助手冊中的已有程序)，并輸入數控系統(要求：半徑：100mm，進給速度1000mm/min)
在測試期間，機床在XY平面上驅動球桿儀繞著中心固定組件做360°數據采集圓弧旋轉來采集數據。在數據被采集前后各有180°角度越程。此處首先是逆時針方向轉動，然后是順時針方向轉動。適合此測試的零件程序如下所示：
G54; (應用工件偏置)
G90; (絕對尺寸)
M05; (主軸關閉)
M19; (鎖緊主軸)
G17; (在XY平面運動)
F1000; (設定進給率)
G01 X-101.5 Y0.0 Z0.0; (移到起始點)
M00; (暫停，安裝球桿儀)
G01 X-100.0 Y0.0; (運行進給切入)
G03 I100.0 J0.0; (360°逆時針圓弧)
G03 I100.0 J0.0; (360°逆時針圓弧)
G01 X-101.5 Y0.0; (運行進給切入)
G04 X5.; (暫停5秒，然后更改方向)
G01 X-100.0 Y0.0; (運行進給切入)
G02 I100.0 J0.0; (360°順時針圓弧)
G02 I100.0 J0.0; (360°順時針圓弧)
G01 X-101.5 Y0.0; (運行進給切入)
M30; (程序結束)
該程序使球桿儀在每個方向連續進行兩周圓周運動。之所以讓球桿儀運動兩個圓周而不是一個圓周，是為了讓球桿儀通過運行數據采集前的角度越程弧，使機床獲得恒定的速度，從而保證數據采集以恒定速度進行。切入和切出運動是用于觸發數據采集軟件的。

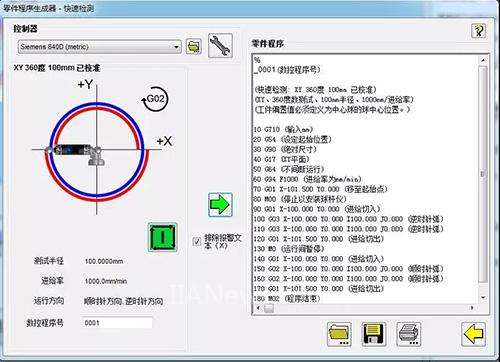

當然也可以使用軟件中的“零件程序生成器”創建或查找合適的零件程序，點擊圖標，輸入機床具體信息生成。
02.項目二：設定球桿儀測試中心(要求：在機床上建立測試程序的坐標系原點，并記錄原點坐標)
注意事項
● 只能操作機床手輪使工具杯靠近定心球，不能通過手輪直接接觸。
● 鎖緊中心座后，不能移動機床否則會損壞工具杯和中心座。
● 設置機床工件偏置后，注意檢查并去掉刀具長度補償值，并記錄下原點坐標。
● 設置完成后，為避免損壞在移動機床前一定要確認機器的移動方向準確無誤。
03.項目三：測試程序調試 (要求：空運行測試程序)
為保證設備安全，在執行測試前一定要嚴格按照要求空運行測試程序，確認無誤后方可進行下一步操作。
前三項完成后，我們要進行項目四：藍牙連接調試，但接下來還需要注意什么?
稍等片刻，下一期，我們將為您奉上余下步驟的解析。
