接近極限開采深度，而新礦又埋的深

ainet.cn 2018年07月27日

　　許多現有的地下礦井已接近極限開采深度，目前的鉆探方法很難再保證各項成本的可控性。而新的礦床埋藏更深，產量也較低。

　　背景01

　　Wassara是來自瑞典的一家礦業設備公司，擁有許多創新產品，能在開采礦石的同時最大限度地減少對環境的負面影響。其核心技術是使用高壓水射流驅動的潛孔(DTH) 錘。Wassara的液動潛孔錘是目前最環保的沖擊鉆探方法。

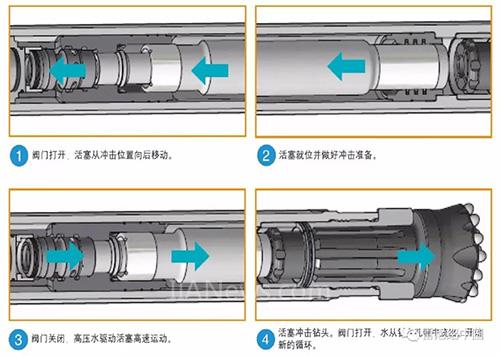

　　潛孔 (DTH) 錘技術示意圖

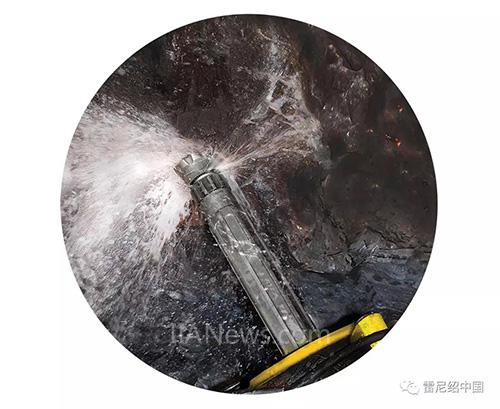

　　潛孔錘由高壓水射流驅動，不使用油脂進行潤滑，不會污染空氣或地下水，高壓水還可有效抑制粉塵。與相對傳統的氣動潛孔錘技術相比，Wassara的技術可節省大量的能源成本，驅動液動潛孔錘所需的能量更少。

　　挑戰02

　　潛孔錘由眾多復雜的部件組成。其核心部件是為活塞組件提供雙向高壓水導流的滑動外殼，該外殼內部要求具有多條高壓水流動孔道;由于設計的復雜性，必須將多個加工好的零件接合在一起，才可制作出完整外殼，使得造價較為昂貴。接合工藝過程中頻繁產生的不合格產品，以及使用階段由于部件磨損或斑蝕而導致的設備故障，讓潛孔錘的整體成本進一步上升。

　　解決方案03

　　為降低成本并提高滑動外殼部件的可靠性，Wassara找到雷尼紹，希望了解增材制造 (AM) 技術是否能成為一種合適的替代制造方案。金屬增材制造的顯著優點之一，便是能夠?qū)⒃痉稚⒌牧慵M合成一個復雜的3D幾何結構且還可簡化加工步驟。

　　當增材方式制造的部件與傳統方式制造的部件在設計上沒有過大差異時，可在相同的應用環境中對二者進行測試，結果可作為驗證金屬增材組件可用性的理想依據。在標準測試條件下對兩類部件的性能進行詳細對比，如果結果中出現任何顯著差異，即可直接歸因于制造技術的變化。Wassara滑動外殼的幾何結構經過重新設計，集成了增材制造在設計自由度方面的優勢。

　　采用金屬增材制造方案需克服的下一個難題是針對特定應用采用合適的金屬合金。在本案中，該部件原來使用的是標準合金鋼527M20，由于碳含量中等，通常不會用于金屬增材制造。更適合增材制造的合金鋼為316L不銹鋼，這種合金鋼的耐腐蝕性能較好，但預計在使用期間仍無法保證足夠的耐磨蝕和耐侵蝕性能。

　　雷尼紹提出使用馬氏體時效合金鋼生產測試部件。馬氏體時效鋼是一種時效硬化工具鋼，用途極為廣泛;可對其進行熱處理，通過調節工藝溫度可獲得適合特定應用要求的材料特性。

　　這是該類型鋼在礦山開采領域的第一次測試和應用，因此在滑動外殼加工完成后對其進行了熱處理，以確保達到最大硬度。

　　結果04

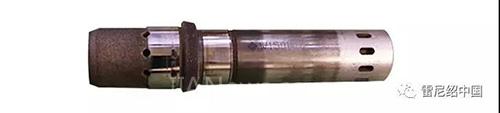

　　Wassara將其組裝到完整的潛孔錘上，在標準采掘條件下測試使用，在選定巖面上鉆鑿典型的長通道孔。隨后對潛孔錘進行常規目視檢查和維護。與傳統外殼相比，增材制造的滑動外殼并未出現任何斑蝕跡象，且磨損程度很小。接著又重新組裝潛孔錘，繼續進行更多的鉆鑿作業。

　　完成上述后，Wassara對增材制造的滑動外殼進行第二次檢查，發現確實出現了一些磨損跡象，但除此外，部件表面并沒有出現斑蝕(導致設備故障的第二大常見原因)。隨后又進行第三次鉆鑿測試，持續時間遠遠超出正常的潛孔錘工作周期，以期盡可能確定是否會出現斑蝕跡象，但實際上仍未出現任何斑蝕情況。與采用標準合金鋼制造的傳統滑動外殼相比，采用馬氏體時效鋼制造的增材部件具有卓越的潛在耐斑蝕性能。
