1、前言

　　隨著生活紙質制袋的高量增長，對制袋機的要求越來越高，除了對提高速度和精度的要求外，模塊化，柔性化，定制化包裝是以后的發展趨式。

　　模塊化：設備不在是一個密不可分的整體，而是由多個模塊組合而成;

　　柔性化：設備不在是單一的包裝同一規格的產品，而是可以包裝多個規格不同的產品;

　　定制化：設備更多考慮到客戶的需求，對設備有多種多樣的需求。

　　綜合上面三點的技術要求，倫茨作為一家可以提供整套技術解決方案的公司，基于全面的自動化產品并采用FAST 工藝包和最新的模塊化編程理念，滿足了上面的三點需求，適應了市場的發展趨式，為制袋機的應用提供了最優的解決方案。

　　2、制袋機工藝簡介

　　制袋包裝機定義：因包裝成品的形狀不同，制袋包裝機主要分為尖底制袋和方底制袋。隨著行業對制袋速度和精度的提高，以及環保紙袋的大規模應用趨勢，目前主要行業以尖底制袋為準。其中應用行業：該機適用于牛皮紙、條紋牛皮紙、油光紙、食品淋膜紙、醫用紙等紙張材料;整機采用卷筒紙上料，可以一次性完成噴膠貼膜、上邊膠、刺口、成筒、切斷、折底上底膠、袋成型;廣泛應用于食物、快餐、禮物、商品、醫用、航空等包裝領域。

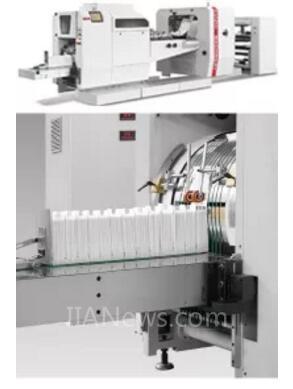

　　制袋包裝設備

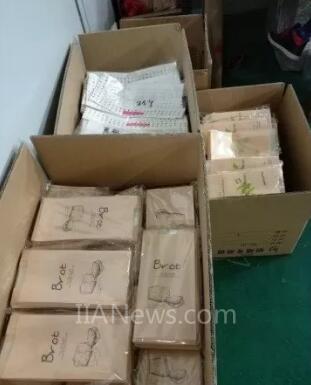

　　制袋包裝設備成品

　　按照設備高速及高精度的需求，我們針對現場提供了成套的自動化解決方案，實際上，現場倫茨也表現出的高效的自動化控制性能。

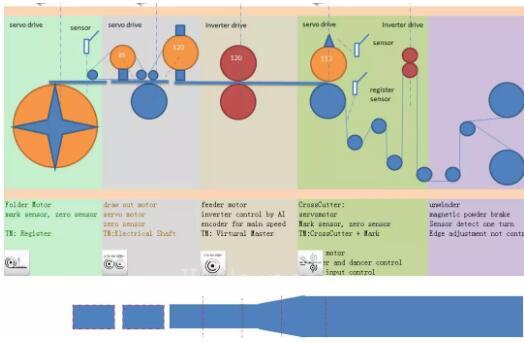

　　制袋包裝工藝流程

　　設備主要由四部分組成分別為：送料，刺孔切刀，打斷和折底。

　　送料部分：主要包含主牽引控制，以及放卷張力控制。

　　刺孔切刀部分：主要包含了定長切和按照Mark標準的定長切。

　　打斷部分：主要是將切后的材料進行跟蹤打斷分離。

　　折底部分：主要包含了上膠以及對紙袋進行追蹤折底。

　　3、Lenze解決方案

　　設備的解決方案主要包括兩部分組成分別為：硬件和軟件部分。

　　硬件部分

　　采用倫茨基于控制器的解決方案，采用3200運動控制器，伺服I700和IO1000組成，采用EtherCAT 作為二者之間的通信控制總線，觸摸屏采用P300作為用戶的操作控制。伺服電機采用倫茨高精度的MCS伺服電機，整個方案具有結構清晰，通信穩定的優點。

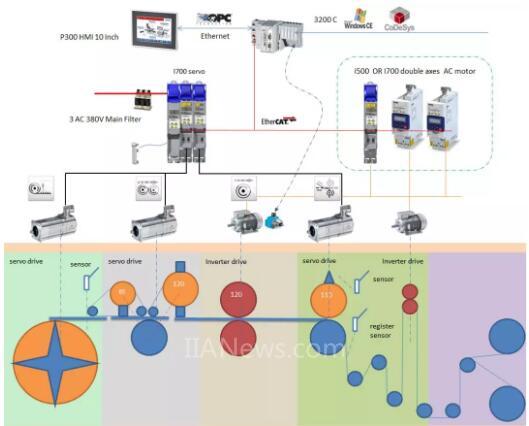

　　制袋包裝系統拓撲圖

　　程序部分

　　采用和工藝相對應的模塊化解決方案，對于送料部分使用編碼器軸進行速度采集，刺孔和打斷工位采用CrossCutter功能塊，折底采用RegisterControl功能塊。

　　主速度: 此速度為設備的運行線速度。所有的生產速度都以此速度進行同步運行，其中使用編碼器軸進行速度過濾采集。

　　CrossCutter:可以實現不同規格的產品，通過控制刀的同步和異步區，按不同的凸輪曲線運行，實現不同規格產品的切割，而不需要更改切刀裝置。對于帶Mark點的產品，也可進行試教Mark點位置，并進行按照Mark點進行定長切

　　RegisterControl：可以實現與主軸的同步功能，并實現色標的糾正，完成折底的工藝要求。

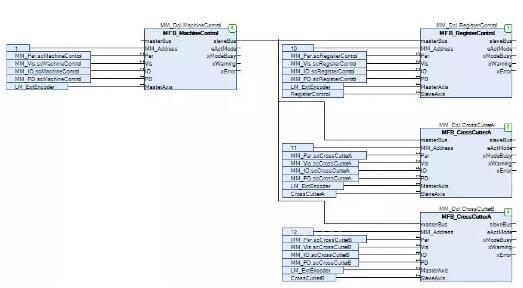

　　程序功能塊圖

　　其中MachineControl 負責整個設備的邏輯控制部分，如啟動、停止和急停等功能。

　　4、Lenze優勢

　　★ Lenze為用戶提供整套的、成熟的、高性價比的電氣自動化解決方案。

　　★ Lenze推出的FAST功能塊，為用戶的設備提供像硬件安裝一樣的軟件系統，省去去了復雜的編程環節，可以節省用戶80%的調試時間，縮短了設備的研發周期。

　　★ EtherCAT運動總線確保了系統的實時性，提高了系統的控制精度和生產速度。

　　★ 長期的經驗積累，不斷的創新，為用戶提供最完善的服務。

　　5、展望

　　自從環保概念在我國大行其道之后，人們對于食品安全的意識也不斷加強，因此紙袋包裝食品又重新回到了人們的生活當中，而且紙袋產品的形式也更加的多元化，制作工藝也更加完善，像牛皮紙袋，食品紙袋，淋膜紙袋以及防油紙袋等等都是我國近些年來的新型紙袋產品。

　　其實紙袋這種包裝產品在我國不僅廣泛用于食品行業，在多個領域當中都有所涉獵，比如牛皮紙袋，就因為其具有相當多的應用特性，所以在水泥或者化肥等產品的包裝行業中都有非常好的應用。紙袋產品的類型十分豐富，分類標準也相當多元化，例如可以根據紙袋的袋邊形式各異以及紙袋底部不同的封底工藝，紙袋有多種款式，像開口粘合角底紙袋，開口縫底紙袋以及閥式扁平六角形紙袋和閥式縫合紙袋等等。還可以根據包裝物體的性能和特性，采用不同類型的包裝紙袋。

　　由此可見，紙袋在包裝行業當中有著無可替代的必然發展優勢，關注紙袋發展，助力環保事業。倫茨的解決方案中完美的解決了上面的問題，其程序模塊化可以大大提高設備的開發時間，同時也可以靈活的滿足客戶的需求來組合設備，倫茨的方案其硬件和軟件均采用模塊化設計，可以實現設備的快速對接。采用的FAST 功能塊也滿足了設備的高速和高精度控制，并可完全實現全套自動化控制方案。綜上所述，倫茨作為一家自動化解決方案的公司必將適應包裝行業設備的發展的需求，為客戶提供最優解決方案。
