為了提高自動化系統的集成效率，幫助更多的客戶實現自動化生產，發那科公司開發了快速簡便啟動工作單元，該單元憑借發那科小型加工中心與發那科機器人的協作配合，可實現自動的無人化生產。

　　1. 快速簡便啟動工作單元的基本介紹

　　快速簡便啟動工作單元，Quick & Simple Start-up of Robotization (QSSR)，是一種可在較短時間內實現自動化生產的智能系統。它基于發那科機器人接口功能，內置了機器人與加工中心的信號交互系統和人機交互界面，并為客戶提供了一系列標準化模塊，客戶僅需提供夾具、機器人手抓和加工程序，就能進行自動化生產。

　　依據客戶需求的不同，快速簡便啟動工作單元可分為兩種形式，即重視生產效率的高生產性單元和柔性可移動的高靈活性單元，下面分別介紹兩種工作單元。

　　1.1高生產性快速簡便啟動工作單元

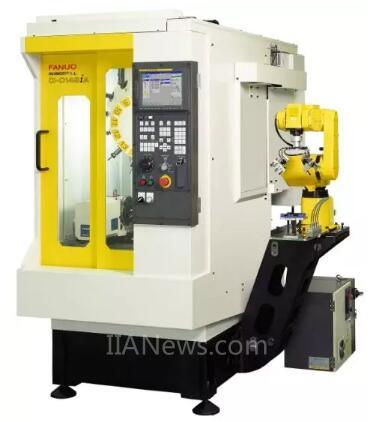

　　高生產性快速簡便啟動工作單元由小型加工中心、伺服側門及黃色機器人組成，如圖1.1所示，其中，機器人的底座為固定式，通過附屬鈑金固定在小型加工中心的鑄件上。該單元的結構節湊，重視加工節拍的提升，適用于節拍要求高、尺寸較小的量產零件。

　　圖1.1 高生產性快速簡便啟動工作單元

　　1.2 高靈活性快速簡便啟動工作單元

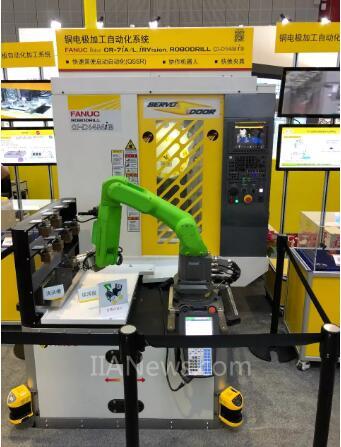

　　高靈活性快速簡便啟動工作單元由小型加工中心、伺服前門及綠色協作機器人構成，如圖1.2所示，其中，機器人的底座為移動式，可根據需要靈活地移動。該單元安全系數高，不需要加裝工業圍欄就能進行正常作業，適用于加工時間長、多種類小批量的零件加工。

　　圖1.2 高靈活性快速簡便啟動工作單元

　　2. 快速簡便啟動工作單元的操作界面

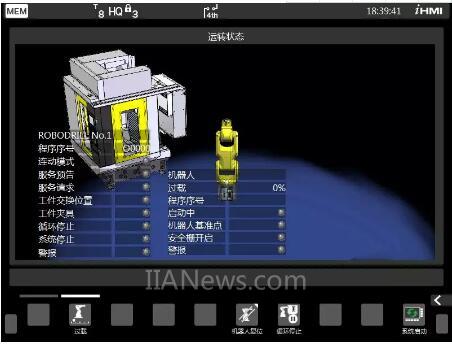

　　為了幫助客戶更好地使用快速簡便啟動工作單元，發那科公司在機器人接口2功能的基礎上，在小型加工中心i HMI界面中開發了一系列人機交互畫面，其中，在機器人界面下，主要設置了系統啟動畫面、周期監視器畫面、程序設定畫面、各種設定畫面及機器人手動操作畫面等，如圖2.1所示，下面分別介紹上述畫面。

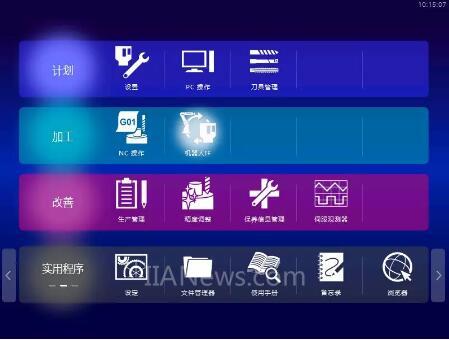

　　圖2.1 ROBODRILL 機器人界面

　　2.1系統啟動畫面

　　在顯示機器人界面的主畫面時，將運行模式變更為MEM，可顯示系統啟動畫面，如圖

　　2.2所示，在該畫面中，客戶能確認的信息如下：

　　● 機器人與機床的運行程序;

　　● 機床運行模式;

　　● 上下料位置設置情況;

　　● 機器人基準坐標設置情況;

　　● 周邊設備的狀態等。

　　圖2.2 系統啟動畫面

　　2.2周期監視器畫面

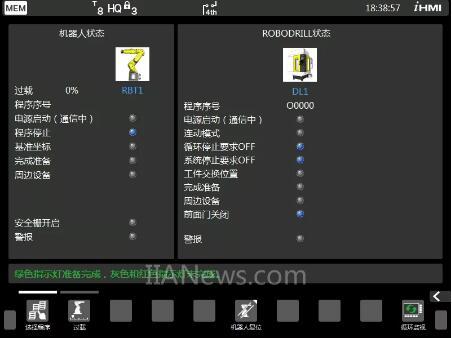

　　在顯示系統啟動畫面時，按[周期監視器]軟鍵，可顯示周期監視器畫面，如圖2.3所示，在該畫面中，客戶能進行的操作如下：

　　● 機器人與小型加工中心信號狀態的確認;

　　● 啟動或停止QSSR系統;

　　● 機器人過載值設置;

　　● 機器人復位操作。

　　圖2.3 周期監視器畫面

　　2.3程序設定畫面

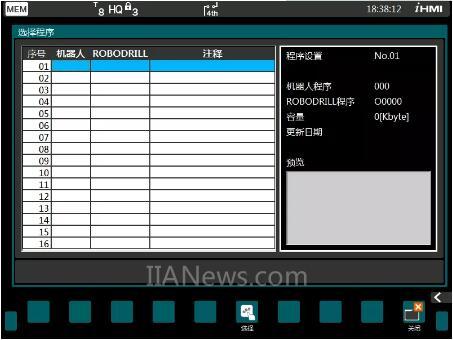

　　在顯示機器人界面的主畫面時，將運行模式變更為EDIT，可顯示出程序設定畫面，如圖2.4所示，在該畫面中，客戶可分別設置配套的機器人程序和小型加工中心的程序，可將配套程序作為主程序來進行選取。

　　圖2.4 程序設定畫面

　　2.4各種設定畫面

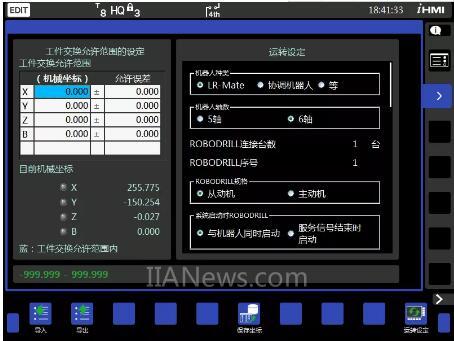

　　在機器人界面上，顯示出縱向軟鍵，按[各種設定]軟鍵，可顯示各種設定畫面，如圖2.5所示，在該畫面中，客戶可進行的設定如下：

　　● 機器人類型設置;

　　● 上下料位置設置;

　　● 機器人連接的加工中心的數量設置;

　　● 加工中心主從關系設置;

　　● 上下料請求的條件設置等。

　　圖2.5 各種設定畫面

　　2.5 機器人手動操作畫面

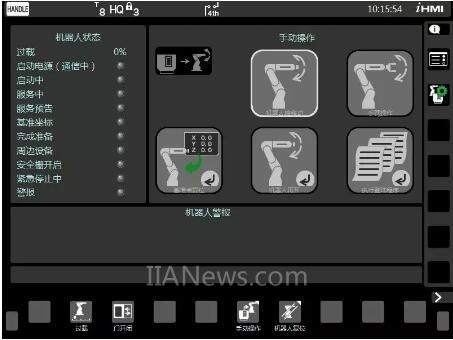

　　在顯示機器人界面的主畫面時，將運行模式變更為HNDL，可顯示機器人手動操作畫面，如圖2.6所示，在該畫面中，客戶可進行的操作如下：

　　● 機器人軸移動;

　　● 機器人手抓動作;

　　● 基準原點返回;

　　● 執行登陸程序等。

　　圖2.6 機器人手動操作畫面

　　3. 快速簡便啟動工作單元的運行設置

　　在快速簡便啟動工作單元搭建完成后，系統的運行設置可依據以下步驟：

　　1)在各種設定畫面設置加工中心的主從關系、設置上下料位置坐標、機器人類型等;

　　2)在程序設定畫面選擇機器人與加工中心的運行程序;

　　3)在系統啟動畫面檢查機器人與加工中心的即時狀態，啟動系統運行;

　　4)在周期監視器畫面監測機器人與加工中心的運行情況;

　　5)機加工和上下料過程;

　　6)在周期監視器畫面停止系統運行。

　　快速簡便啟動工作單元標準化的組成模塊，降低了自動無人化生產的門檻，可幫助集成經驗不足的客戶快速建立自動化系統，實現生產效率的提升。相信隨著工業4.0時代的到來，快速簡便啟動工作單元能實現更大的工業應用價值。
