數據中心已在企業扮演不可缺席的角色，如何在相同可靠性的架構下降低建置及營運成本，將有效提高企業競爭力。

　　本文將針對數據中心的基礎設施有耗電的設備進行探討，如何規劃可以滿足IT設備初期需求并可擴充的架構，且降低整體用電量的案例，從PUE的量測得到改善評估，討論從節能角度評估ROI的可行性。

　　一 數據中心耗電設備

　　數據中心服務的房客簡單說有服務器、儲存設備及網絡通訊設備等，為滿足這些設備不中斷的服務必須于電力及空調設備，在規劃有冗余功能的系統將會降低設備使用率，導致設備的效率降低及耗電增加。

　　Green Grid提供評估系統效能的量測方法PUE(Power Usage Effectiveness)，PUE定義如下：

　　PUE=數據中心總用電 / IT設備用電

　　其中IT設備用電包括所有的IT設備的負載，如服務器、儲存和網絡設備，甚至輔助設備如KVM、顯示器、工業計算機用于監控?cái)?shù)據中心。

　　數據中心總用電包括支持IT設備負載條件的用電，如：

　　?電力系統:如UPS、配電及開關、電池和配電損失。

　　?空調系統：如冰水機組、機房空調機(CRAC,CRAH)、水泵及冷卻水塔等。

　　?服務器、儲存設備及網絡設備等。

　　?其他雜項設備，如數據中心照明負載、監控門禁系統及消防系統。

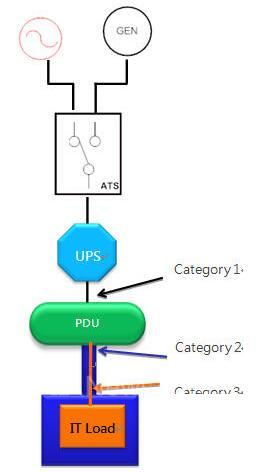

　　圖1 數據中心PUE量測位置

　　相對的各系統的可靠性及電力系統量測位置會對PUE有不同的結果，因此IT設備用電量測位置有三處，分為UPS的輸出、PDU(配電設備)的輸出及IT設備的實際用電如圖1標示說明，提供給使用者量測依據，作為能源使用效率評估的比較基準，此三種量測在量側位置及取樣時間有差異，但這三種PUE量測均可以為下列改變作來評估依據：

　　?是否有機會提高數據中心的運營效率。

　　?如何建置比較有競爭力的數據中心。

　　?隨時間提高數據中心設計及營運效能。

　　?是否可以利用額外的IT設備的資源。

　　我們將使用此PUE定義中的第二類PDU輸出為量測位置(舊機房因數據采集困難將使用UPS輸出為計算基礎)，作為我們新機房能源使用狀況的評估依據。

　　二 數據中心新建及改善計劃

　　A.既有機房狀況

　　舊大樓內的機房已經使用超過10年，IT設備增加造成電力容量由原本的冗余架構變?yōu)閿U(kuò)容使用，可靠性已經明顯下降，日積月累的機柜內線纜，也影響到機柜內散熱及可用性如下圖2-1。加上傳統老舊的空間配置規劃，未能于機房?jī)?nèi)有適當?shù)臍饬?，?dǎo)致冷熱風混合，降低了空調的效率如圖2-2。同時，舊機房亦無環境及基礎設置監控系統，消防系統也非機房專用，僅僅提供手持滅火器，已經不能滿足營運要求。舊機房使用狀況說明如下：

　　1. 總用電約70,730W

　　2. 既設有20的服務器柜及3個網絡柜

　　3. 使用面積約193米平方公尺

　　4. 使用人數約2600人

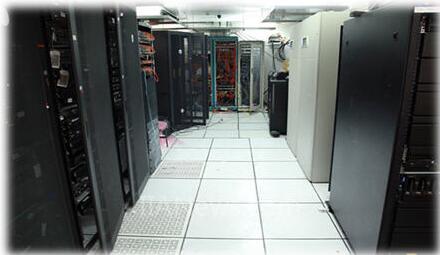

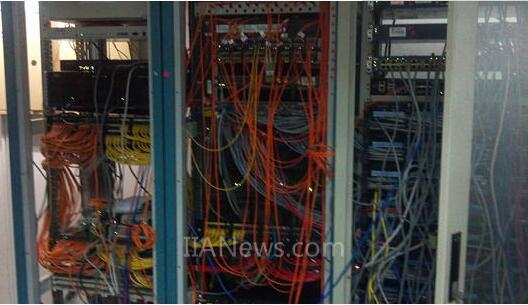

　　圖2-1 機房的歷史包袱

　　圖2-2 機房?jī)?nèi)空間規劃不當，無法有效散熱，空間使用率也低

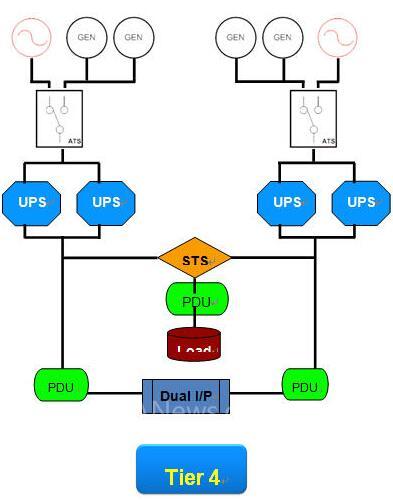

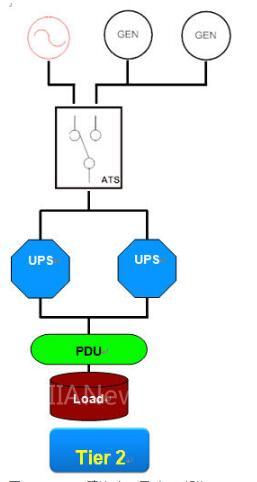

　　圖2-3 TIA 942建議Tier2及Tier 4架構

　　B.改善目標及計劃

　　很幸運我們有機會參與規劃建置新機房或于舊大樓改善舊機房的討論，透過與機房管理者匯整的IT設備數量及未來5年預估成長所會增加的設備數量，來估算機房的使用面積需求(機柜數量)、用電量、空調制冷量及環境管理等基礎設施。

　　當然以使用者的第一反應會希望全部選擇最高等級的設計方案，但費用要最低，可以想象這種事情似乎很難發生在現實的社會里，因此與使用者開會討論，確認下列主要需求：

　　1. 系統架構對應TIA 942的需求Tier 2

　　2. 中高密度運用(最大12 Kva/Rack)

　　3. 機房基礎設施管理管理系統

　　4. 節能要求(PUE1<1.5)

　　5. 極早期及主動消防系統

　　6. 冷熱通道規劃

　　7. 機房用電量需可以成長50%，機柜空間需有30%的擴充能力。

　　8. 人員進出機房需分流，方便管理及施工

　　在充分了解需求將其轉變成實體的設備量，并且善加運用環境規劃節能計劃，經過計算及討論確認下列事項可以達成：

　　1. 22個服務器柜及8個網絡柜

　　2. UPS容量初期需要90Kva以上，可以成長到135Kva，并且為N+X的系統設計

　　3. 空間規劃為主機房、網絡區、電力室、操作室及儲存室等

　　4. 冷信道120公分以上，熱通道90公分以上

　　5. 整體環境將有1/3(從歷史數據上有121天)的時間氣溫低于15℃，可以結合熱交換器進行節能。

　　6. 建立兩套冰水系統的交替運行，并透過水冷及氣冷不同的系統，避免停水的困擾。再者運用夜間室外溫度較低之特性，于夜間運行氣冷冰水系統，日間運行水冷冰機系統，如室外環境氣溫低于冰水回水溫度(目前設定2℃溫度差以上)，亦可使用熱交換氣作為部分降溫，在由冰水機系統作送水溫度(7.2℃)的控制。

　　7. 室外溫度低于15℃時，可以依室內的發熱量作到自然冷卻，如發熱量過大或太集中，系統將會自動啟動冰水機系統補足制冷需求。

　　將上述的概念，于規劃圖紙上依設備擺放、樓高狀況及動線規劃出平面圖，轉成3D的圖像將可以讓用戶更清楚整體布置，如下圖3-1及3-2。

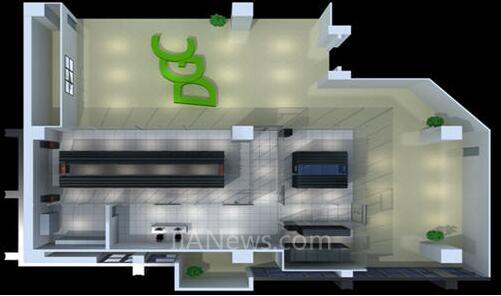

　　圖3-1 與建物相關3D規劃圖

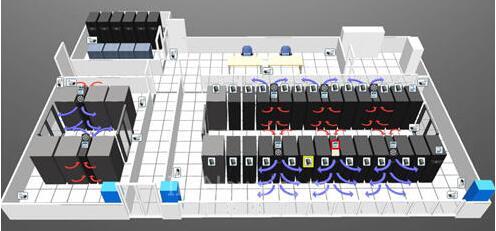

　　圖3-2 機房配置3D規劃圖

　　如此的規劃是否可以在可靠性不妥善的狀況下，做到節能的要求，我們依規劃使用的產品及解決方案的特性，計算此機房于運行的狀況下可能的PUE值，如下表3-1，因此機房并非于樓頂層，且直接與外墻接觸的部份已經規劃為維修信道，環境熱負荷量將影響有限，位置選擇也供獻部分節能。

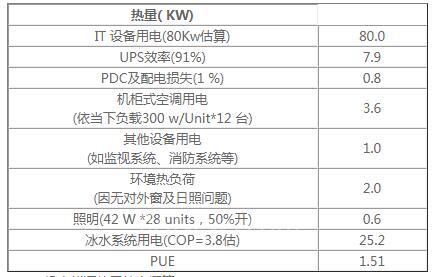

　　表3-1 機房能源使用效率概算(PUE)

　　從設計確認到工程完工的施工期約50天，完工照片如下圖3-3至圖3-6。

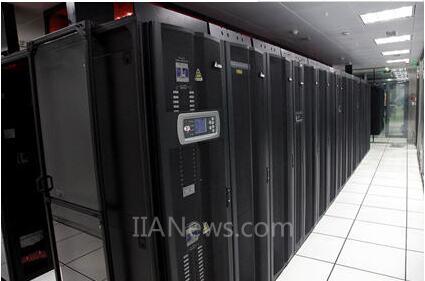

　　圖3-3 服務器機房(冷通道)

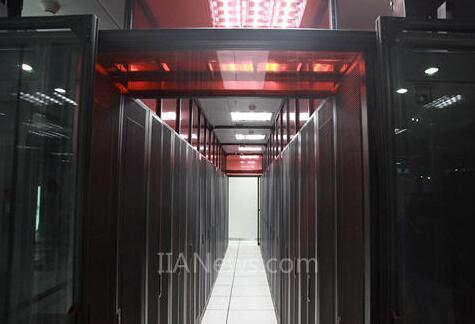

　　圖3-4 服務器機房(熱信道及熱信道封閉)

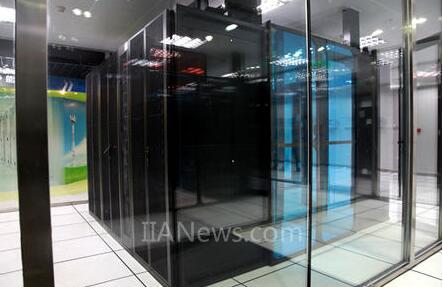

　　圖3-5 網絡機房(使規劃冷通道封閉)

　　圖3-6 室外設備配置，包括氣冷及水冷冰機及熱交換器等設備

　　C.目標檢驗

　　針對幾項達成的目前說明如下：

　　C-1電力可靠性滿足Tier 2

　　UPS系統采用模塊化設計，最大可以擴容到200Kva/Kw(Pf=1)，初期可以做到N+X的冗余，UPS的控制器、電力模塊、靜態旁路開關等均為熱抽換設計，大大降低系統修復時間，且電力模塊亦內建有控制器的功能，UPS具有多個控制器的設計，達到于控制器也冗余的功能，如UPS需進行修復，在修復過程亦可以為UPS保護輸出，可說是做到MTTR(Mean Time To Recover)趨近于0的概念。

　　UPS輸出設計為雙回路供電，避免人員操作錯誤及開辟故障所造成的斷電問題，也滿足IT設備需要雙電源供電的需求。日后如要將電力系統更新為從UPS到IT設備雙路供電，僅需將其中一路配電柜(PDC:Power Distribution Cabinet)電源改接到新的UPS輸出即可達成。

　　機柜內配電亦采用模塊化概念，單一配電設備PDU(Power Distribution Unit)可以提供6.6 KVA的容量，于每一機柜內配置兩只安裝于后方兩測，達到雙電源供電。如需要提供更高的機柜用電密度，每一機柜設計有多達4只PDU可供安裝，又不會占用機柜內安裝IT設備的U數空間(目前設計的機柜為42U高)，達到垂直擴容節省機房空間。

　　C-2機房能源使用效率PUE的改善

　　舊機房在負載幾乎滿載的情況下，總用電量約為70.7 KW，PUE約為1.85。于新機房啟用后總用電下降為53.0 KW，新機房PUE為1.41(2012.10~2013.2平均值)，整體機房節能約23.7%，但就基礎設置的節能來看節能比例就快接近50%，有顯著的改善效率。

　　于今年二月再針對送水系統增加變頻功能，三月份量測到的PUE值也進一步改善到1.34。

　　C-3空間或占地面積的改善

　　如何降低機房所占面積以及基礎設施所占的比例?對于部分機房用戶來說，面積根本不是問題，但對于那些位于商業區的數據中心機房和舊機房的擴容改造，或者是辦公室改建為機房的用戶來說，所需的面積將會是個令人頭痛的問題，這里所談的占用面積將包括服務器及網絡機房、監控室及儲存測試區、輸入出配電柜及UPS系統及空調系統等。

　　此案舊機房總共使用193米平方的室內空間，新機房在扣除來賓參訪走道，實際的機房面積為164米平方的室內空間，在考慮未來擴容需求之下，做到15%的面積節省。減少機房的占地面積，同時也降低機房裝修成本、配電及配管的工程費用、消防系統及氣體成本，每月的空間使用費用也有29米平方的減少(約8.9坪)。

　　此建置過程中其他成效有：

　　1.機房基礎設施管理管理系統，成果如下圖4-1及4-2所示

　　2.極早期及主動消防系統

　　3.冷熱通道規劃

　　4.未來擴充能力及線纜管理功能

　　5.將整體機房分成4大區，服務器、網絡、電力及操作展示區，達成人員分流及管理要求。

　　6.采用高達96%效率的UPS，于低載30%負荷就可以達到90%的效率。

　　7.建置緊急排熱系統，于市電停電情況下，能偵測冰水溫度及熱信道的溫度狀況，自動啟動排熱功能，延長機房因停電無空調導致熱當機的時間。

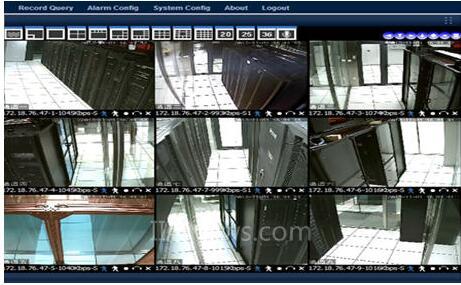

　　圖4-1 環境監控系統(1)

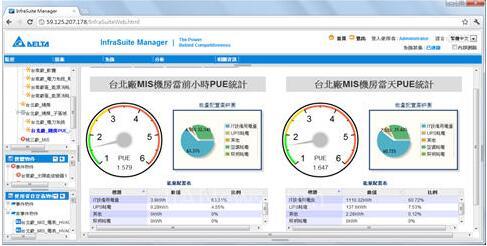

　　圖4-2環境監控系統(2)

　　三 結論

　　于建置機房前充分的討論并設定目標，透過專業人員及選用適當產品，可以達到對高可靠、節能、日后擴充、可管理性及維修性等要求。

　　采用節能產品會提高建置成本，但相對的可以降低日后的營運成本(電費、面積成本、消防系統及管理費用等)，本案電費節省約可以于1.5~2年的時間內將建置差額回收，機房使用十年以上來看，確實是值得投資。
