為了測量工件，

　　需兩人甚至多人抬多臺測量儀器。

　　想象一下這個畫面，當事人應該著實想淚崩。

　　可他們?yōu)楹尾坏靡讶绱瞬僮?

　　這位客戶的機床是北京一機五面體龍門加工中心，其所用系統為西門子840DSL，可在五個工作面加工。但客戶需加工的零件是船用發動機缸體，重達4-5噸，機床上拆裝及其不方便。

　　而且通常返工一個零件要花上16小時左右，一些基本的尺寸要想在機床上進行測量，就必須在該機床加裝測頭。

　　針對客戶遇到的問題，雷尼紹給支了個招!

　　首先，我們在這臺機床上加裝了一套RMP60測頭，配備的接收器是RMI-Q。因為零件五個面都需要測量，加裝后客戶使用起來倒是方便很多。

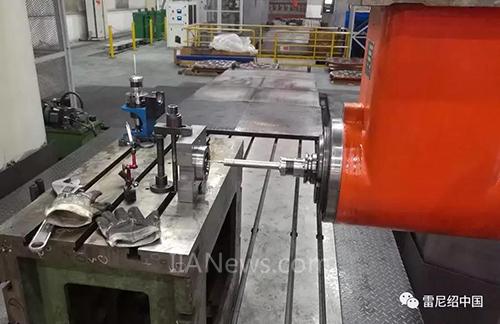

　　RMP60測頭的標定

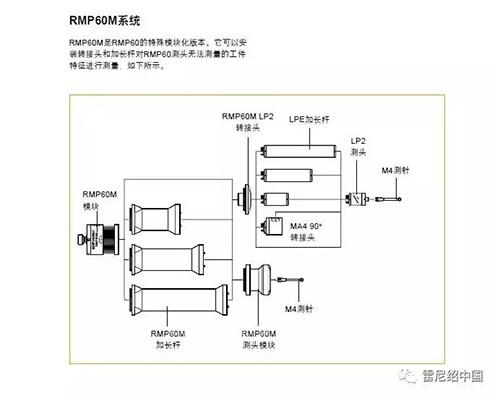

　　后來在使用中發現缸體上有一些比較深的孔(相對于表面超過150mm)，RMP60測頭根本沒辦法測量，于是客戶想用RMP60M測頭來替換。但實際情況是，由于RMP60M的加長桿的直徑有20mm，到型腔里面測量孔的話，普通測針根本沒辦法實現，必須配直徑大于20的盤針，而且盤針在單點的測量上也不是很方便。

　　綜合考慮，最后決定使用雷尼紹雙測頭。正好RMI-Q接收器可以同時接四個測頭，客戶就無需重新更換接收器，只需買一套RMP60-M即可解決。

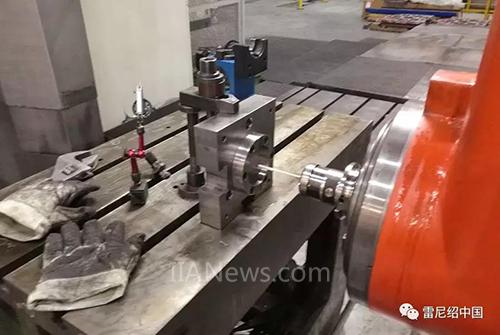

　　RMP60M測頭的標定

　　不過，還是有問題。由于雷尼紹的軟件只支持一個測頭在5個面測量(標定數據無地方存儲)，方案又停擺了。

　　老話說，方法總比困難多!

　　雷尼紹技術專家在調試的過程中，編制了兩個子程序，可用來暫時存儲2個測頭的標定數據。在測量的時候通過測頭的打開代碼，來判斷使用的是測頭1還是測頭2;然后再調用它們相對應的標定數據。

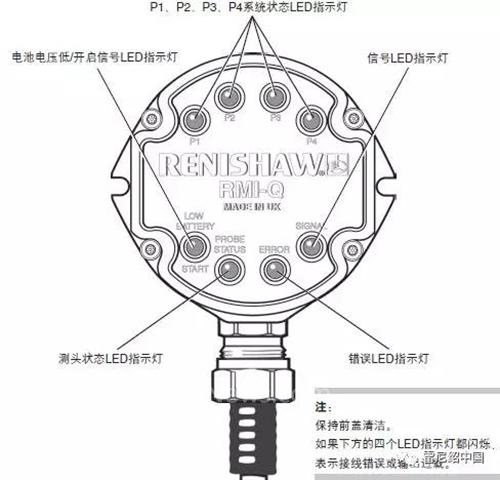

　　RMI-Q通過開啟獨立的無線電，并進而操作多達四個單獨的第二代RMP,允許在同一臺機床上安裝多個無線電工件檢測測頭和/或無線電對刀儀組合。

　　RTS和其他第二代RMP很容易通過“Q”標記進行識別。第一代RMP沒有“Q”標記，也可與RMI-Q配合使用。但是，由于機床應用中需要多個RMP,因此建議只使用第二代RMP。如果要求第一代RMP與RMI-Q配合使用，其他測頭必須是帶“Q”標記的第二代RMP。

　　這套方案在客戶方使用后，表現非常優秀，可以說是相當成功了。用“一個RMP60和一個RMP60M(帶150MM的加長桿)”，讓客戶可在機床上直接完成建坐標和關鍵尺寸的測量，再也不用回到以前兩人抬多臺測量儀器的窘境，還拜托了返工的困擾。
