在信號或功率傳輸時，往往需要把直流信號或有用的通信數字信號從一個子系統傳輸?shù)搅硪粋€子系統，并隔離開不想要的交流分量或噪聲。

　　近日，全球頂尖半導體公司德州儀器(TI)發布了ISO1042和ISO1042-Q1 CAN FD 隔離式收發器，應用于工廠自動化，新能源汽車，及智能樓宇等細分市場。

　　其具有比同類產品更高的工作電壓、比傳統CAN標準更快的通信速度，幫助工程師更好地保護低壓電路，并提高工業應用(如電網基礎設施、電機驅動和樓宇自動化)及混合動力汽車和純電動汽車(HEV/EV)的通信吞吐量。

引領行業技術發展

　　在10月TI曾發布過ISO224隔離放大器產品，加上最近發布的ISO1042隔離收發器，組成了其最新一代的隔離器產品組合，相比過去的隔離器產品，TI在介電材料，產品壽命，隔離技術，及產品小型化等多個方面進行了更多的優化設計。

　　在TI看來，目前所面臨的挑戰主要來自三個方面：一，魯棒性的考驗，保證將高壓端信號安全地傳輸?shù)降蛪憾?。二，在高溫或高噪聲的電子環境下，有效實現可靠的傳輸。三，進一步縮小元器件的尺寸，留給工程師更多的設計空間。

　　為了能夠應對這些挑戰，TI在隔離器產品設計之初就進行了仔細考量，所采用的電容式隔離技術也遠優于其它傳統技術。

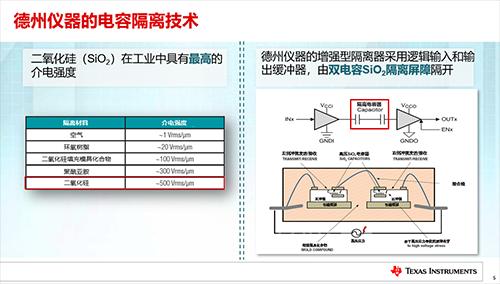

　　最新一代的產品材質上選用了介電強度最高的二氧化硅材料，介電強度高達500Vrms/μm，是光電隔離器件的25倍，變壓器所使用材料的1.7倍，且介電強度不會隨環境的變化發生變化。能夠在高電壓下保證隔離的安全和穩定。

　　新一代TI隔離器件內部還兩個內核DAI，每一個DAI都有一個電容信號。信號傳輸通路通過了兩個隔離電容對應信號，由雙電容二氧化硅屏障隔離，進一步保證了隔離的安全性。

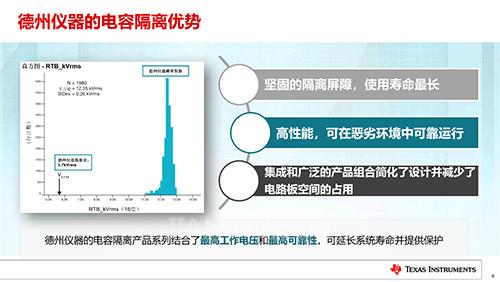

　　TI的器件一般都會設計非常高的冗余度，來保證突發情況下的電子系統的安全，TI隔離器件一般給出的隔離參數是5.7kV，但是實際測試參數可高達12.35kV。

　　先進的隔離技術將給電子技術系統帶來非常多的好處，包括可靠的電機隔離使電子系統壽命更長;噪聲環境下的高可靠性運作，在非常嘈雜的環境之下大幅提升性能的隔離中繼;當其它電子元器件集成了隔離技術之后，實現更多功能，譬如最新發布的ISO224和ISO1042集成隔離技術的集成功能芯片。

出色的產品設計

　　這兩款隔離器產品家族都擁有業內最高的參數規格。

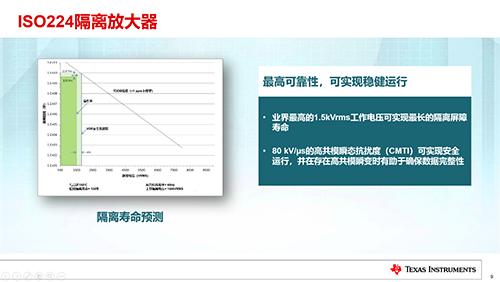

　　ISO224具有業內最高的精度和工作電壓以及極長的使用壽命，其特性包括：比既有產品高出50%的隔離電壓，可以提供更長時間的可靠性工作壽命;在±12V以內的電壓傳感或電壓測量應用里，目前能夠做到精度最高的隔離運算放大器;集成了很多器件診斷功能，可以讓電子系統設計更安全，提升器件自身的診斷和復位能力，適用于安全需求較高的工業領域。

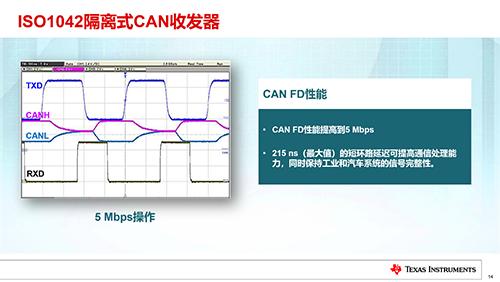

　　ISO1042是業界超小型增強隔離式CAN FD收發器，能提供更高的總線故障保護，和ISO224一樣，ISO1042的高工作電壓可以提升可靠性及工作壽命，在測試可靠壽命預期時，能適應5000V高壓，預判的可靠工作壽命可以達到270年，比以往的產品參數提升80%;并且兼容CAN FD協議，相比于傳統的CAN總線能提供超高速率的數據通信，實現5Mbps通訊傳輸速率，同時也有低至215ns的最低環路延遲。ISO1042還可提供最小的電磁干擾輻射和最高的抗電磁干擾性能，擁有非常高的EMI水平。

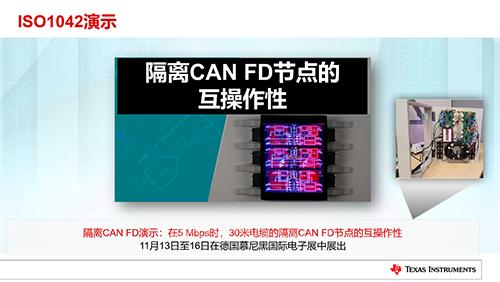

　　11月13日至16日德國慕尼黑國際電子展上，TI還會在現場對ISO1042進行基于30米通信線纜的5Mbps傳輸速率的現場DEMO展示。

隔離產品四大家族

　　TI對于隔離器件或隔離元器件市場的投入一直非常重視，過去TI發布了ISO7和ISO8系列隔離器件，可以同時服務工業和汽車電子領域，也發布了ISOW隔離+隔離電源器件，可同時應用于工業和汽車電子領域。

　　TI擁有非常寬廣的隔離器產品線，目前隔離器產品已包括了四大系列：數字隔離器與數字隔離器+隔離電源產品，隔離接口類產品， 隔離柵極驅動類產品， 及隔離式ADC和隔離放大器。

　　TI一直關注隔離器領域的投資，未來也會設計并制造更多先進的隔離電子元器件產品。
