你知道嗎?從上世紀90年代開始，傳感器和變送器都開始從曾經的純模擬工作方式轉向數字傳輸方式，關于這兩種傳輸方式，哪一種更勝一籌，也有很多討論。盡管數字技術在許多領域已經十分盛行，但在不少應用領域，模擬變送器的優勢一直存在!

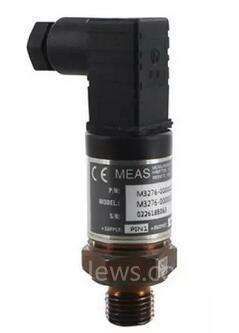

M3200壓力變送器 - 兩者兼得!
雖然模擬和數字變送器從技術、接口、輸出信號等方面都存在很大不同，但全球連接與傳感的技術領先企業，泰科電子(TE Connectivity，以下簡稱“TE”)的M3200壓力變送器可以同時提供模擬或數字配置版本。
TE的M3200壓力變送器的兩個版本具有以下特性：
● 能在系統、管道或貯槽內的氣體或液體當中執行相同的基本壓力測量和報告功能
● 在機械上具有一致性并可以互換
● 采用相同的彈性隔膜、硅應變片技術以及惠斯通電橋，將所受壓力轉換成模擬電壓信號
● 由變送器電子線路將模擬信號數字化以供后續處理
模擬版本
在壓力變送器模擬版本中，通過A/D、D/A 相互轉換，將信號輸出，其中各種校準系數確壓力變送器滿足精度規格，溫度校正系數也能調整信號并對環境溫度做出補償，經過零點校準和量程校準，最后將模擬信號經過增益緩沖器輸出。這個輸出信號為連續變化的信號，就像施加在變送器上的壓力一樣。
數字版本
在壓力變送器的數字版本中，數字信號處理核心控制數據，進行各種補償和校正。經過加工處理后的數據被存儲在寄存器內，隨后發給系統。傳感器和變送器最常用的數字協議為集成電路總線(I2C)。
在系統主控器發出數據請求前，壓力變送器不執行壓力讀取、報告的操作。由于對壓力數據的需求是間歇性的，變送器可以在沒有數據請求時進入“休眠”狀態，以非常低功耗的模式運作，節省系統能量，對于電源供電和無線應用場景來說十分重要。
無論是模擬版本還是數字版本，TE的M3200壓力變送器都具備良好性能!TE為合作伙伴提供了7000余種不同標準版本的M3200壓力變送器，滿足合作伙伴的獨特需求。

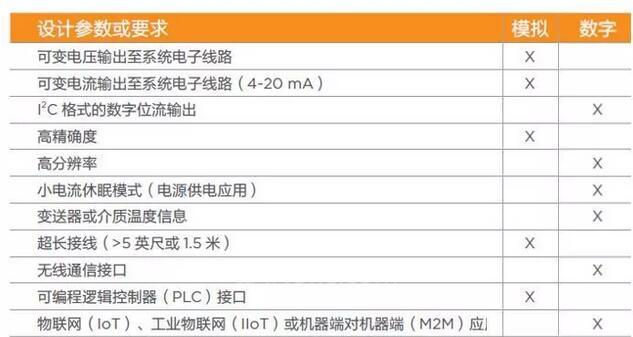

來看看模擬、數字兩種版本的實際案例吧!
模擬傳感器的應用案例：抵抗“噪聲”有一套

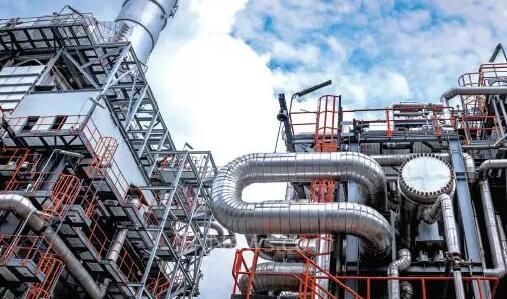

選擇傳輸方式時，需要考慮特定的條件。如一家煉油廠需要檢測化學過程中的壓力數據，壓力變送器設在一定距離以外，以長程電纜線路進行連接。這些電纜線路形成了效果良好的天線，能夠從鄰近電纜和設備拾取到電磁干擾(EMI)，包括低頻的傳導騷擾(CS)和高頻的輻射干擾(RFI)/靜電放電(ESD)信號。然而，電氣“噪聲”有可能過于強大，會扭曲或破壞電纜內的高阻抗模擬信號。
這時就需要采用大電流、低阻抗傳輸方式，抵抗“噪聲”干擾。而4-20 mA電流回路就設計用于提供方面的能力。在變送器處，壓力信號用于控制傳感器從位于控制器處電源當中抽取的電流量。對于零信號電平，變送器抽取4 mA電流。對于最高信號電平，變送器抽取20 mA電流。對于處在這兩個限值之間的任何信號，電流抽取量將是一個與信號電平成比率的數值。模擬技術就可以很好地解決這個問題。
數字傳感器應用案例：助力工業物聯網

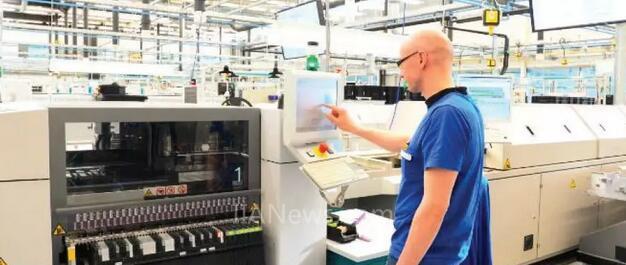

工業物聯網興起，基本理念是在工廠中安裝每一個關鍵參數的傳感器和變送器，從而監測制造過程中的關鍵參數，并將這些參數傳輸?shù)街醒胗?jì)算機，進行執行分析并存儲起來。所有的過程都在數字領域內完成，提高效率。在工業物聯網中，變送器能采用數字信號傳輸就十分重要，可以由此降低成本，也讓整體操作更加便利。
兼具模擬和數字傳輸兩種版本的M3200壓力變送器，能滿足合作伙伴的不同需求，確保設計方案有效、高效、成本低。
