初冬的濟南，大明湖畔繁華未盡，
588名智能制造應用技術高手論劍泉城。
智能制造作為新的全國性賽項，使得最先進的智能制造技術包括“機床測頭”技術應用在賽前訓練及賽場都得到豐富的呈現。

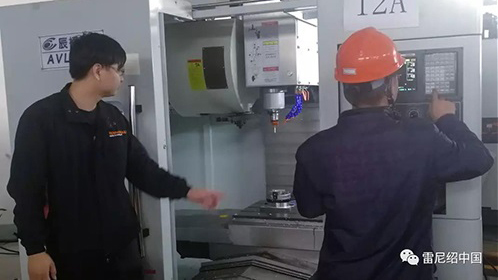

大賽現場
賽后，我們從技術角度出發，對“鉗工——切削加工智能制造單元安裝與調試”賽項的比賽樣題“任務2：在線檢測單元的安裝與調試”應用部分進行全面剖析，細細道來。
大賽測頭操作步驟
1.安裝工件測頭硬件并安裝到主軸，測針對心調整;2.試驗測頭與數控系統間的連接;3.正確放置環規，找正并完成測頭的標定;4工件在線測量;
1.安裝工件測頭硬件并安裝到主軸，測針對心調整;
具體包含
? (1)將測頭與刀柄連接。選手需熟悉測頭硬件結構，操作該步驟時應注意：
a.務必將最靠近刀柄的兩個方向相對的螺栓擰緊，因?yàn)檫@兩個螺栓是用來固定錐形墊圈拉緊測頭用的，如圖所示。然后將其下方的四個螺栓預緊以備調整;
b.為后面的步驟“測針對心調整”做好安裝位置上的準備，即用肉眼觀察測頭與刀柄間的位置，粗調測頭相對于刀柄的位置，使得測頭外圓與刀柄外圓相對處于盡量同心的狀態，這樣才不至于在“測針對心調整”時，測針偏心太大而出現無法壓到千分表的情況;

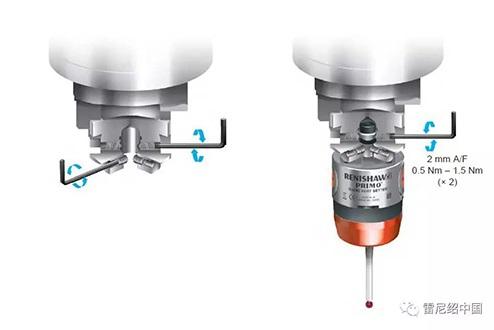

測頭刀柄螺栓擰緊
大賽選手粗調測頭位置
?(2)將測針擰上測頭，安裝電池。使用測針扳手等工具擰緊確保不松動;

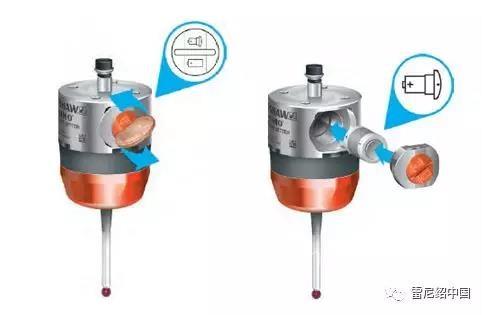

雷尼紹PRIMO?測頭電池安裝
?(3)測針對心調整技巧;
a.分別觀察相對兩螺栓朝向千分表時的壓表數據，兩邊的數據差值的一半即為即將進行的調整量;
b.先將壓表較少的一端螺釘適當松開，再將壓表較多的一端螺釘順時針向螺紋孔內擰，同時觀察千分表轉過步驟一的所觀察到的調整量，重復上述動作，直到兩邊差值小于10μm;

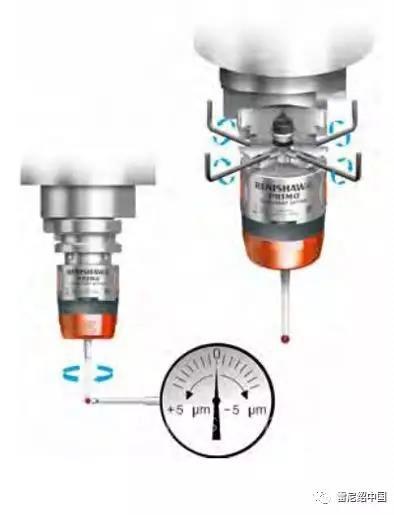

小型測頭測針對心調整示意圖
2. 試驗測頭與數控系統間的連接;
具體包含
? (1) 開啟測頭。本次大賽FANUC系統開啟關閉雷尼紹測頭M代碼為M60、M61;KND系統開啟關閉雷尼紹測頭M代碼為M78、M79;
? (2) 測頭信號檢測。開啟測頭后，在MDI方式下輸入G91G31X50F50，循環啟動，觸碰測針機床會停，或者觸發測頭時FANUC系統X4.7，KND系統的X13.7有0、1的變化，說明信號正常;
雷尼紹Primo測頭與接收器之間是無線電通信，本次比賽機床使用M代碼打開IO輸出點，輸出點再通過信號線讓接收器發射無線電信號打開測頭電源。
3.正確放置環規，找正并完成測頭的標定;
具體包含
? (1)正確放置環規要點;
a.環規必須水平放置，虎鉗是水平精度較高的夾具，由于工作臺位置被占用，比賽中環規可放置于虎鉗光滑表面用永磁鐵固定，或虎鉗內水平墊塊鉗口處夾緊固定。
b.如環規放置在虎鉗鉗口處固定必須用虎鉗“輕夾”，不可用虎鉗液壓夾緊功能或用手大力夾緊環規，會使環規變形失去原有精度。
? (2)環規中心、Z0找正，環規中心設定方法;
a.使用手輪等手動方式，讓測針當做手動尋邊器，碰環規內孔四點找到環規準確中心并設置工件坐標系，使用此方法時須注意相對兩點觸碰時，測頭應手動旋轉180°。
b.或通過編程實現測頭旋轉自動找到環規中心。編輯程序：
M03S600(測頭旋轉)
G65P9814D50S1(測圓，并自動更新S1對應的工件坐標系G54)
M05(主軸停轉)
M19(主軸定向)
原理可參考我們之前分享的文章“為何會有旋轉這個動作”

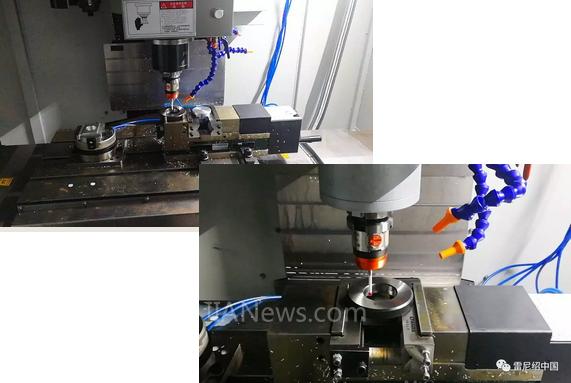

環規放置安裝位置
c.完成測頭標定。編輯并執行程序完成測頭標定，程序段示例(環規?49.999mm)：
……(完成測頭開啟、主軸定向、激活工件坐標系和刀具長度補償編程)
G65P9810X0Y0Z10F1000(保護定位)
G65P9802D49.999(偏心標定)
G65P9803D49.999(半徑標定)
G65P9810Z10F1000
G65P9810X35
G65P9801Z0T21(長度標定，測頭刀號為21)
……(完成抬起、關閉測頭動作編程)
4. 工件在線測量;
……(完成測頭開啟、主軸定向、激活工件坐標系和刀具長度補償編程)
G65P9810X0Y0Z10F1000(保護定位)
G65P9814D49.999(偏心標定)
#601=#138(保存測量尺寸結果，并在計算機MES系統關聯界面查看#601數據)
……(完成抬起、關閉測頭動作編程)
這一屆智能制造大賽對于選手在工件測頭使用時的細節要求較多，考察選手的對測頭硬件實用性應用掌握程度，大到測量結果通過網絡和軟件連接計算機顯示，小到一顆測頭刀柄螺絲的安裝。
細節決定成敗，
也是推廣智能制造技術的同時,
對工匠精神宗旨的體現。
