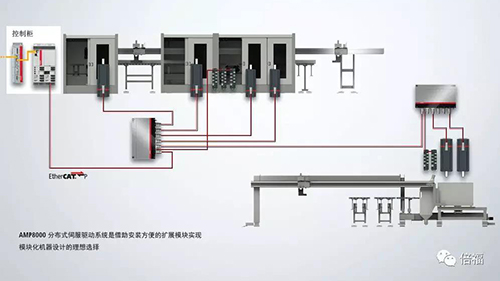

AMP8000 分布式伺服驅動系統為實現模塊化機器設計提供了理想的支持。為此，伺服驅動器直接集成到伺服電機中，全部采用高度緊湊的設計。功率電子元器件通過這種方式被重新放置到機器中，控制柜內只需要安置一個耦合模塊。此外，分布式配電模塊和通用 EtherCAT P 解決方案進一步優化了模塊化機器設計方法。

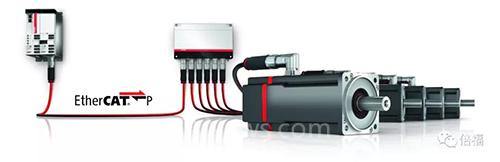

　　AMP8000 系統由三個主要部件組成：構成起點的單通道或雙通道耦合模塊，是唯一仍然需要安裝在控制柜中的組件。耦合模塊在直流母線、24 V DC 電源和 EtherCAT 通信之間建立連接。若要與倍福的高性能 AX8000 多軸伺服系統一起使用，需要將 AX883x 耦合模塊連接到 AX8000 電源模塊，以便能夠連接具有一個或兩個輸出的 IP 65 級設備。若結合 AX5000 數字式緊湊型伺服驅動器，集成電源模塊的 AX503x 耦合模塊也可以單獨使用。這樣，可通過 EtherCAT P 輸出(B23 接口)提供 20 A(如果是 AX883x，每個輸出 20 A，如果是 AX503x，20 A 用作總電流)、600 V 直流母線電壓、24 V 電源和EtherCAT 網絡。

　　該電源最初作為第二個系統組件提供給 AMP8805 配電模塊。作為集成到機器布局中的 IP 65 級組件，它最多可為 5 個 AMP80xx 系列分布式伺服驅動器供電。它既可以直接安裝(“磚式”)，也可以使用一個支架作為附件(“書式”)，并且非常適合被改成個性化機器設計。配電模塊內置 1120 μF 的電容，以支持直流母線。其它 EtherCAT P 端子盒(如用于 I/O 的端子盒或用于第二個反饋系統的端子盒)可以通過另一個 EtherCAT P M8 輸出簡單快捷地連接。
