本篇主要介紹的是納博特斯克RV減速機的工作原理。

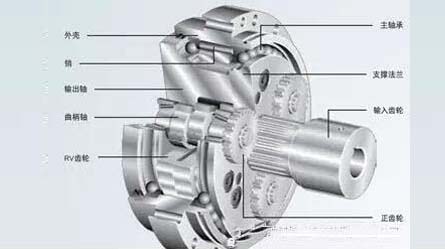

　　下圖為結構示意圖：

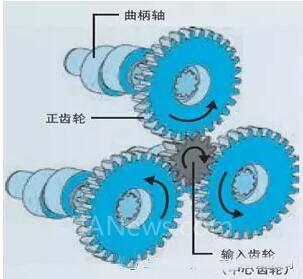

　　1. 伺服電機的旋轉從輸入齒輪傳遞至正齒輪，按輸入齒輪與和正齒輪的齒數比進行減速。

　　2. 曲軸直接與正齒輪相連接，以與正齒輪相同的轉速旋轉。

　　3. 在曲軸的偏心部有通過滾針軸承安裝的2個RV齒輪(安裝2個RV齒輪是為了平衡作用力)。

　　4. 如果曲軸旋轉，則安裝在偏心部的RV齒輪也進行偏心運動(曲軸運動)。

　　5. 另一方面，在外殼內側的針齒槽中設有以等距離排列的針齒，其數目比RV齒輪的齒數多1個。

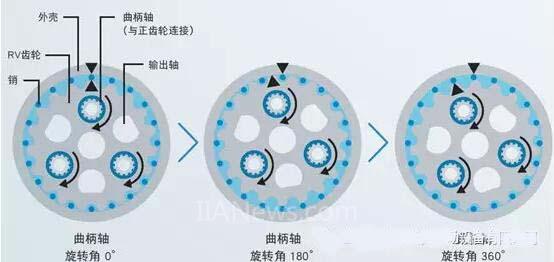

　　6. 如果曲軸旋轉1圈，RV齒輪在與針齒接觸的同時進行1圈的偏心運動(曲軸運動)。結果RV齒輪沿著與曲軸的旋轉方向相反的方向上旋轉1個齒數的距離。

　　7. 該旋轉通過曲軸傳遞至軸(輸出軸)，得到減速，減速比為針齒數。

　　8. 總減速比為第1減速部的減速比與第2減速部的減速比之積。
