　　閑話少說，咱們嘮點專業內容——電磁鐵。

　　電磁鐵用在控制回路里或者在供電回路里，驅動小型負載就叫繼電器;

　　電磁鐵用在供電回路里，驅動電動機之類的大負載就叫接觸器。

　　啥啥?電磁鐵還有各種稱呼呢?是的，就像小汽車有的叫轎車，有的叫SUV一樣，設計的用途不同，名字就不同。繼電器和接觸器兩種電磁鐵有什么區別呢?我也布吉島，不過還好，我們公司有專業的繼電器設計工程師，請教之后現學現賣，給大家介紹一下。

　　電動機設計出來之后，為了控制電動機的運行和停止，就需要給電動機的供電加上開關，因?yàn)楣╇娀芈冯娏鞅容^大，電壓比較高，所以需要安全的通斷，為嘛呢(必須要用天津話，杰斯為嘛呢)?因?yàn)槿嗣亲顚氋F的!同時還需要這個開關能夠遠程控制，杰又斯為嘛呢?因?yàn)楣べY也是寶貴的，不能每個電機都配個實地操作人員!

　　如果用普通的開關，比如刀閘，當兩個導體相距較近的時候，高壓會擊穿空氣，拉出電弧，即使沒被電到，也嚇到了，而且每開關一次都要嚇一次，每天提心吊膽的操作開關，就像每天畫圖、編程、調試，一定早衰?？吹竭@里，很多人會不禁摸一下自己日漸稀落的頭頂，長嘆一聲：男怕入錯行啊!

　　如果改用普通的繼電器控制，是夠安全了，可是小繼電器的觸點距離太近，很容易拉出電弧;而且小簧片力道也不夠，萬一兩個觸點發熱粘在一起了，沒辦法斷開回路。所以基于繼電器的結構，設計師們?cè)龃罅送妼?dǎo)體的間距、加厚了觸點的涂層、用更粗的彈簧增加回彈力、增加了滅弧機構……就這樣，duang的一聲，新產品——接觸器蛋生了，不是，誕生了!

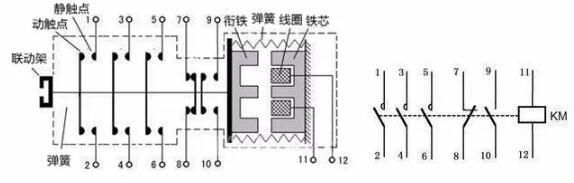

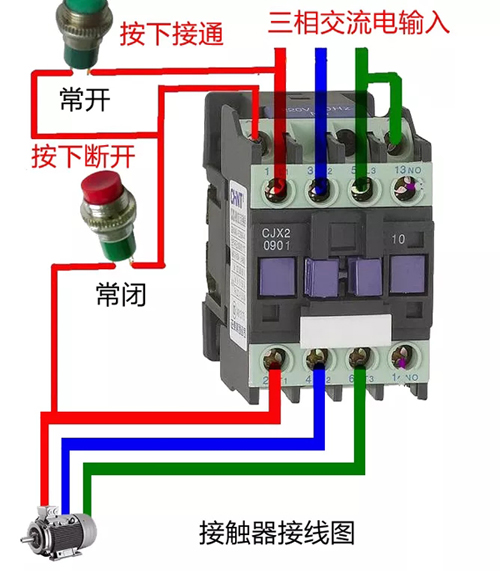

　　上圖就是接觸器的結構，11、12就是繼電器線包的接線，1、3、5和2、4、6就是380V的供電回路，7、9和8、10就是輔助觸點的接線，可以接在控制回路里反應接觸器的工作狀態。11和12一帶電，內部的電磁鐵把銜鐵吸過來，兩個人來一個親密接觸，聯動架就會把主觸點接通，電動機得到供電，開始運行。同時，輔助觸點會接通或斷開。咋還不確定呢?因?yàn)檩o助觸點有兩種，一種是7和8，叫常閉觸點，簡稱NC，也就是Normal Close，我們可以看到它不通電的時候是接通的，通電了反而斷開了。另一對觸電9和10，叫常開觸點，簡稱NO，也就是Normal Open，不通電時斷開，通電了接通。為啥有常開有常閉呢?他們?cè)诳刂苹芈防镉胁煌淖饔?。而KM就是接觸器的縮寫。還有圖例如下，大家都要牢記啊，以后可大有用處。

　　控制接觸器的電磁鐵控制了電動機的命門，To be or not to be?一切盡在控制!
