各位小伙伴，新一期浩亭講堂準時開講啦!

　　明天是”地球一小時”活動，很多環保人士會在這一天關燈1小時，踐行環保承諾。愛護地球，保護環境，需要從細處著手，比如，連接器這件“小事”上就蘊藏著節能環保的大學問。

　　從家庭到工廠，連接無處不在

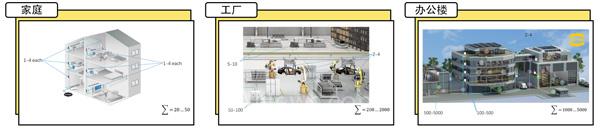

　　先問大家一個小問題，哦，不，是三個問題：一棟普通3層小別墅有多少個網絡接口?一個汽車生產車間呢?一棟普通3層辦公大樓呢?是不是很難算清?看完下圖就明白了。少則幾十，多則成千上萬個，移動互聯時代，連接器無處不在。

　　根據一份來自PNO的統計材料顯示，截至2018年，全球工業以太網節點數量達到1.5億個。隨著物聯網IoT、工業4.0的持續推進，一網到底萬物互連的網絡連接對以太網的需求將迎來爆發式發展。

　　地球保衛戰，什么樣的連接才是對的?

　　連接器，作為數據、電源、信號的重要接口，選擇對了，不僅有利于生產制造，對于環保也是一件十分有意義的事。那么，你眼中的以太網接口什么樣子，一口氣能說出幾個?

　　本質上來說，所有線纜存在的本質就是能量的交換和傳輸。誰能做到能量的損失最小，誰就是超級大贏家。仔細一看，這個接口有8根線。如果能減少線纜，減少到2根還能保持所有性能，對于龐大的以太網需求而言，將是一個非常巨大的節約。

　　工業以太網，需要什么樣的連接?

　　1973年，鮑勃.梅特卡夫寫了一篇關于以太網潛力的文章，指出每一個節點有全球唯一的48位地址以保證以太網上所有節點能互相鑒別。后來，IEEE 802.3標準規范了以太網的技術標準，規定了包括物理層的連線、電子信號和介質訪問層協議的內容。雙絞線以太網把每一個網段點對點地連起來，但是，最初是由兩根線繞在一起進行數據傳輸，傳輸速率被限制在100Mbit/s。為了達到更高速率，不得不采用8芯 (4對)線進行傳輸。

　　但在新通信技術的蓬勃發展下，8芯線直接影響到布線。拋開4對線纜傳輸過程中的互相干擾和對外界以及來自外界的干擾，單就電能在傳輸線路上由于發熱造成的損失就無法避免!

　　單對以太網，樹立行業新標準

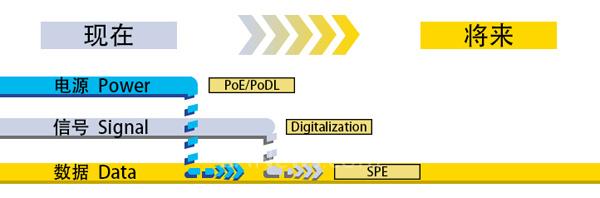

　　為了解決上述問題，工業界針對能量損失啟動了一項關于短距離傳輸?shù)囊蕴W(wǎng)協議：即15到40米范圍內單對以太網。該協議在浩亭等公司的大力推廣下已經公布在單對千兆以太網標準和802.3bw -T1，為了進行有效數據和能量的傳輸，PoDL(Power Over Data Lines)也被寫進了IEEE 802.3bu。如下圖所示：

　　● 根據IEEE 802.3af-2003標準，一臺標稱15.4W DC功率的以太網設備(最小值可為44V DC與350mA)，其中穩定功率只有12.95W，損失的部分是由于雙絞線中存在電力損耗。與之相應的競爭者USB 是2.5W，而火線接口IEEE1394也只有45W(線纜不得超過45米)。在IEEE 802.3bu定義里，單對以太網傳輸?shù)哪芰靠梢愿哌_50W!

　　● 傳輸巨大能量的同時，單對以太網的數據傳輸能力也毫不含糊。根據這份IEC 61156-11國際標準，單對以太網線纜可以傳輸最高1Gbs速率的數據，應用場合包括辦公室，家庭和工業場所。而且根據即將公布的IEC 61076-3-125標準，單對以太網采用兩芯連接器，需要達到600MHz傳輸速率。該標準還定義了接口的界面，以確保不同生產廠商的產品可以相互兼容，并且覆蓋IP20 到IP65/67 等不同的應用場合。

　　浩亭，單對以太網產品的革新者

　　單對以太網是數據能量傳輸?shù)囊淮沃卮蟾镄?，涉及范圍廣泛，從芯片到設備到接口。但廣泛應用該技術預計還需要2-3年，從而市場上有更多的配套設備不斷涌現。

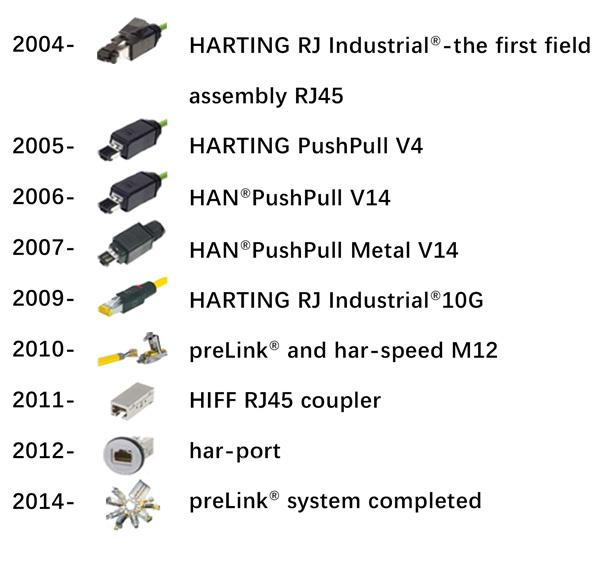

　　對此，浩亭也做了很多努力和嘗試，推出各種不同的單對以太網接口形式，滿足市場上對但對以太網接口的多樣化需求， 比如矩形接口：Han? 3A (5類)，Han? PushPull V4與V14 、4芯M12 D-編碼等產品。

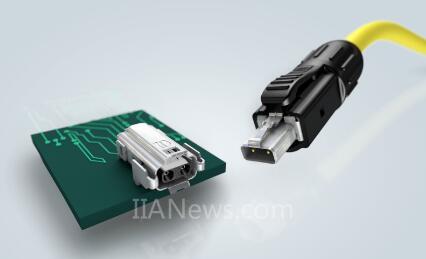

　　這其中Tw1ster(簡稱T1)堪稱單對以太網的典型代表，它使以太網接口變得簡單且經濟實惠，并且可以從云端到最小的傳感器使用。T1將一對電線上的數據和電源帶到以前無法實現的位置，從而挑戰現有的總線系統。經過多階段選擇過程后，國際標準組織IEC已選擇浩亭T1 Industrial作為工業應用的單對以太網配對面的未來。

　　使用2芯線替代8芯線的以太網接口，一方面減少了線纜數量，另一方面也減少了發熱損耗的能量，對環境的保護是一個非常積極的舉措。通過一半數據一半能量的傳輸通道，減少一半的浪費，每時每刻都可以節約能源，加入我們一起打響地球保衛戰!
