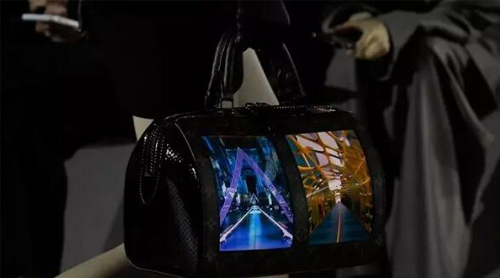

近日，Louis Vuitton Cruise 2020 早春大秀于紐約 JFK 機場的 TWA Flight Center 上演，其中展示了搭載 OLED 柔性顯示屏的全新包袋單品，這也是全球首款柔性屏時尚手袋。其采用的 OLED 柔性屏為 1920×1440 分辨率，并通過隨意切換的圖案和視頻演示城市的動態景觀。
仔細一看，確實很酷炫!對不對?!小編是萬萬沒想到OLED竟然已經出現在了奢侈品牌巨頭LV的新品中，可以想象，距離OLED風靡整個時尚圈的日子已經指日可待了~那么一旦風靡，OLED屏的需求必然蹭蹭蹭地上漲!
然而，每一塊 OLED屏的生成過程并非一帆風順。工程師們需要面臨各式各樣的視覺挑戰，比如精確對位，系統誤差等等…那么，如何才能高效精準地解決這些問題，滿足未來猛漲的全球OLED需求呢?
其實，自1986年以來，有不少OEM制造商和機器制造商一直依靠康耐視提供行業領先的機器視覺解決算法，包括精確的圖像處理和物體定位算法，來解決他們的各種復雜應用。因此，對于新興的OLED制造商們來說，康耐視旗下的視覺產品絕對是一個理想之選。
下面緊跟小編腳步，看看康耐視可以如何幫助那些OLED制造商吧~
物體定位
挑戰：
對于OLED和LCD顯示器制造商而言，物體定位可能會非常具有挑戰性，他們需要處理比所制造的整體設備小若干數量級的關鍵尺寸。相比總表面積，基準點、 邊線以及其他OLED和LCD面板常見的特征顯得非常小。多個微觀層需要精確對位，而元件變化性、位置不確定性和環境限制等因素可能會使精確對位變得更加困難。

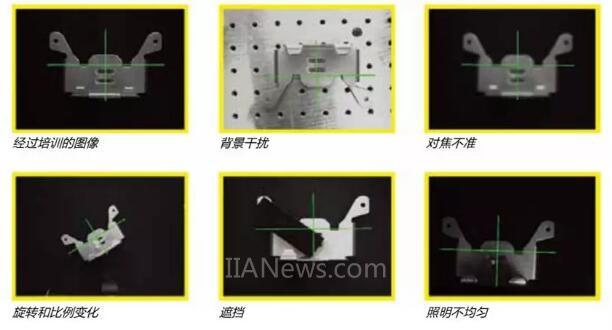

康耐視PatMax使用幾何圖案匹配來了解物體的幾何特征，并在目標圖像中搜索相似形狀。盡管存在旋轉、角度、尺寸和照明變化，PatMax也仍然能夠定位物體。
解決方案：
康耐視已經在業界率先取得了一系列物體定位算法進步，這些算法重新定義了電子產品OEM制造商和顯示器制造商處理物體定位的方式。康耐視在市場上率先推出了基于歸一化相關且商業上具有可行性的“搜索”技術，幫助推動了過去的Blob分析和二進制模板匹配算法。這一創新為康耐視后來在幾何圖案定位和線條與邊線定位算法領域取得突破以及推出專利的標定技術做好了準備，這些突破性算法和技術改變了制造商的硬件和設備裝配方式。
自動標定
挑戰：
在OLED和LCD顯示器生產過程中，有多個流程步驟需要高精度對位。舉例來說，層壓機可能使用多臺相機來采集面板圖像，同時使用多臺相機來采集層壓到面板上的不同層的圖像。為了實現非常高的對位精度，至關重要的一點是建立所有相機之間的空間關系以及確保相機坐標系與運動系統坐標系之間的一致性。同樣重要的一點是處理機械定位系統固有的系統誤差，比如歪斜、縮放、彎曲和滯后等誤差，因為這些誤差可能會導致定位不準確(圖2)。傳統的方法需要專家參與，并且需要花費大量時間對這一設置進行微調，以實現所需的精確度。這在大規模部署過程中尤其具有挑戰性。

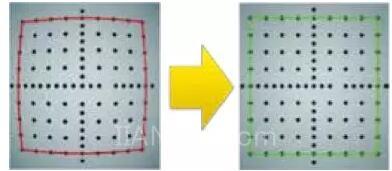

康耐視的精確標定技術可以糾正鏡頭失真和強透視畸變，對運動平臺誤差進行補償，并且能夠?qū)崿F(xiàn)高于5 μm的精確度。
解決方案：
康耐視的自動手眼標定(自動標定)和超級標定技術經過專門設計，能夠解決這些挑戰。通過使用自動標定技術，操作員只需點擊一下按鈕便可執行標定，從而最大限度地減少了操作員的干預。此過程涉及將專利的標定塊放置到材料處理系統上，然后通過預先確定的位置模式移動標定塊，并計算和確定運動系統與所有相機之間的一致性。獨特的標定塊和帶編碼的距離標記工具提供真正的實際測量，以對運動系統誤差作出補償。通過使該過程自動化，自動標定技術可以幫助技術人員節省大量時間，并提供一致的對位裝置，以確保在許多設備上都實現高度的精確性?？的鸵暤某墭硕夹g(shù)可以進一步糾正運動系統的非線性誤差，提供極高的精確性，并且在許多情況下都能夠?qū)崿F(xiàn)一步對位，從而提高生產量。
結論
作為全球視覺領導者之一的康耐視一直緊跟電子硬件產品架構日益增加的復雜性和微米級精度要求，并開發了多種優化后的新型工具，進一步突破了機器視覺算法開發的局限性。因此，OLED和LCD模塊等電子產品制造商和智能手機裝配商都可使用康耐視先進搜索和定位技術來提高成品率，并通過確保他們的生產線正在充分利用來自機器視覺領域開拓者的技術來獲得安心。通過使用PatMax和LineMa等優化后的搜索算法，結合多相機自動標定和超級標定技術，電子產品制造商可以確信他們的制造流程正在以峰值績效運行，讓每一塊OLED都能順利登上時尚舞臺。
