汽車的心臟是汽車引擎，而汽車引擎內部表面的平整度是否合格，關乎引擎性能，因此需要進行精密的檢測與分析。而市場上的相關檢測設備均存在檢測精度不夠高，速度不夠快等問題，今天就一起來看看研華如何幫助客戶突破兩大瓶頸~

　　某著名汽車廠商提出檢測速度、精度雙要求，希望系統集成商在半個月內完成并達到指標要求。

研華精密檢測分析系統

　　對此，合作的系統集成商使用研華MAS控制器為控制核心，整合高速高精度激光傳感器來完成此精密檢測分析系統。

?檢測技術

　　?對汽車引擎部件進行平整度高精度檢測并通過算法進行整體分析，并能掃描產品對應二維碼，生成檢測報告數據庫。從而大幅度提高引擎零件的表面平整度的一致性，最終提升引擎產品的質量。

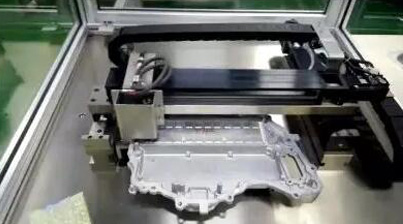

　　?設備機臺由XYZ三軸安川Σ7伺服控制，要求能讀入指定的檢測點的坐標文件或輸入測量點坐標。

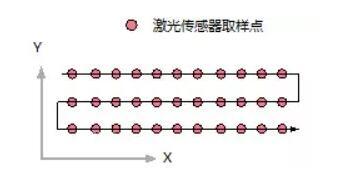

　　?由于對檢測速度的要求，因此必須實現飛行檢測，即在運動中實現一系列高速雙軸位置比較并高速觸發精密激光傳感器進行測量并緩存。

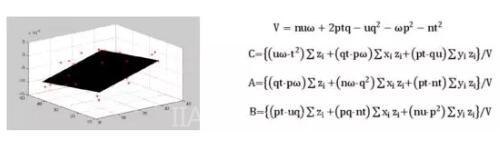

　　?依據高速采樣的一系列數據，通過計算平整度的算法，計算出被測引擎的平整度。

　　?檢測的精度要求1um,檢測的速度30S，360個點。

?系統描述

　　此套精密檢測分析系統中，是以研華MAS-5242-EG控制器為控制核心，同時應用到ADAM-3956和PCL-101100M-2M。

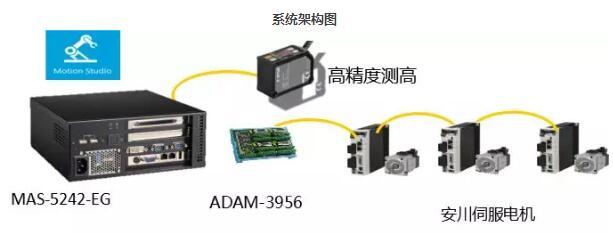

　　系統架構圖

　　研華的MAS控制器的易開發平臺，讓整個開發任務化繁為簡：

　　?MAS-5242-EG集成的4軸運動控制可完成設備機臺的3個安川Σ7伺服軸的軸控。

　　?由于要飛行檢測，而MAS-5242-EG的連續多軸插補功能及雙軸位置高速比對觸發功能(Compare/Trig)，能與激光傳感器整合。

　　?MAS控制器本身屬于PC-Base平臺，因此系統具備的強大數據計算能力與存儲，能很好的滿足客戶海量的存儲需求與高速檢測要求。將來若系統升級，要加機器視覺，易擴充與整合。

　　?控制部分用MAS控制器的軟件開發環境Motion Studio快速開發，Motion Studio數據表格控件，提供了量測所需的點位設定與對應數據顯示與2次的運算，讓開發人員能專注在量測工藝。

　　該項目順利完成，還有技術和產品的穩固支持，還離不開研華系統集成商合作伙伴的配合。系統集成商控制部分用Motion Studio開發，代碼僅600余行，整個項目系統集成商僅用一周時間完成!藉由PC-Based控制器強大數據處理能力，與Motion Studio提供的數據運算與儲存指令, 讓MAS控制器成為量測設備最佳選擇。
