倍福的XPlanar 平面磁懸浮輸送系統是一款具有開拓創新意義的驅動產品，其動子托盤可以自由懸浮在由平面模塊組成的傳輸平面上，平面的大小和形狀可根據具體需求隨意拼接，為簡化生產設備和工廠設計提供了無限潛力。在此次采訪中，我們與來自倍福的資深驅動技術產品經理 Uwe Prü?meier 先生探討了這一系統的獨特價值主張，它可以精確、高動態且非常靈活地定位動子。
飛行運動：XPlanar 平面磁懸浮輸送系統是一種產品輸送解決方案，其特點是采用非接觸驅動原理，不會產生機械磨損
基于飛行運動原理的新型 XPlanar 平面磁懸浮輸送系統的特點是什么?
Uwe Prü?meier：與 XTS 磁懸浮輸送系統一樣，XPlanar 不僅僅是一個驅動系統，而是一個能夠非常靈活地輸送產品的整體解決方案。與 XTS 不同的是，XPlanar 能夠在二維平面上運動，而且動子能夠在傳輸平面上相互超車，也可以待在緩沖區或繞過緩沖區。自由懸浮的動子托盤還具有另一個重要優勢：由于采用非接觸式驅動原理，它們不會產生噪音，且完全無機械磨損。
該系統可為實現輸送任務提供哪些功能?
Uwe Prü?meier：總的來說，輸送系統只是將產品從一個加工工位移動到下一個加工工位 — 從 A 到 B，然后從 B 到 C，再?gòu)?C 到 D，依此類推。如果使用 XPlanar 平面磁懸浮輸送系統，這些工位既不需要排成直線，也不需要以固定順序訪問。這意味著指定的產品只需要移動到那些需要對其進行必要加工的工位。通過與二維平面的整合，XPlanar 還開辟了其它幾個選項，包括將單個動子從生產流移除，或者創建特殊等待區域，以?xún)?yōu)化加工序列的能力。讓速度較快的動子能夠超越速度較慢的動子也很重要，因?yàn)檫@樣可以同時快速地執行子進程。不僅每個動子托盤都是作為單根伺服軸單獨進行控制，如果需要，它們也可以與其它動子精確同步。

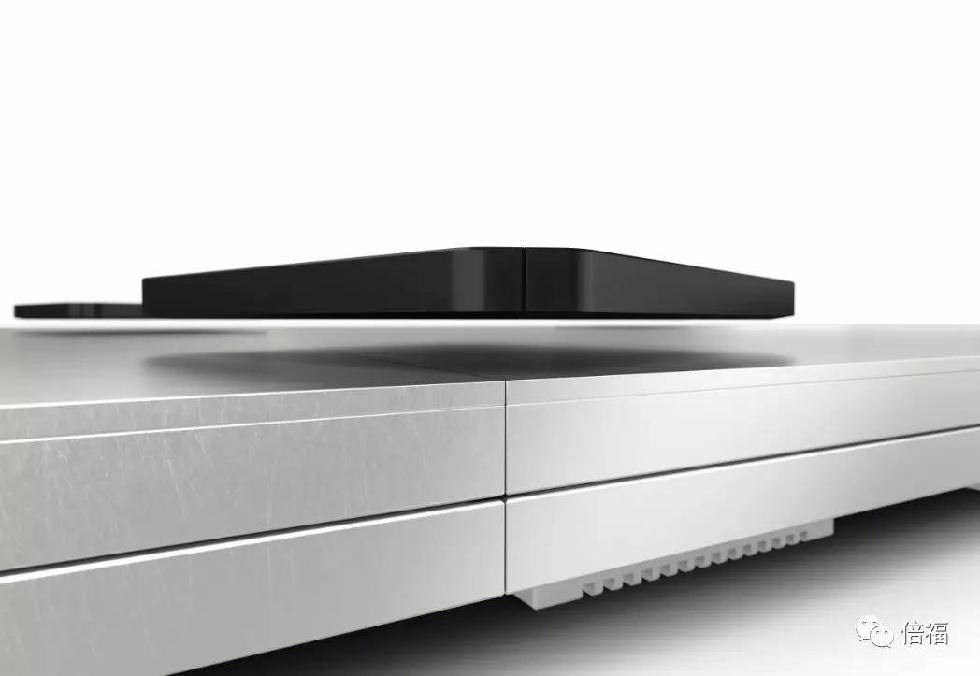

在 XPlanar 系統中，動子托盤自由懸浮在可以根據任何布局隨意拼接的平面模塊上

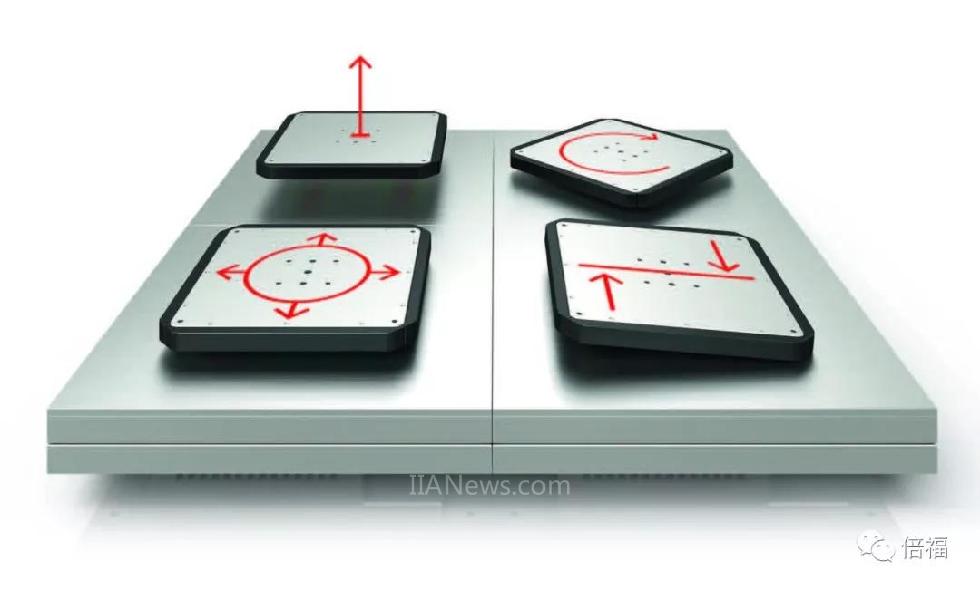

動子能夠以六自由度進行運動。特別是對于加工工位來說，這能帶來哪些好處?
Uwe Prü?meier：動子不僅可以向加工工位移動，還可以移入到加工工位中。它們也可以旋轉通過所有三根軸承載的有效載荷，從而可以輕松從任何一側進行處理或檢查。動子也可以升降，甚至傾斜。例如，如果動子稍微傾斜一點，可以防止在輸送裝滿液體的容器情況下快速加速時有液體溢出。
雖然 XPlanar 支持所有復雜的運動選項，但從用戶角度來說，系統設置和部署都是非常簡單的。這里的關鍵因素是什么?
Uwe Prü?meier：在開始進行開發時，我們認為非常重要的一點是，系統應該高度集成并且用戶只需接入兩根電纜即可 — 一根用于通過 EtherCAT G 進行數據通信，另一根用于供電。因此，所有其它功能已完全整合到模塊中。在設計方面，它們的結構也非常緊湊：每個平面模塊的工作表面與其下方的承載框架之間的距離僅為 4 厘米。
選擇單獨的 XPlanar 組件也同樣簡單嗎?
Uwe Prü?meier：是的。系統建立在基本組件上，一個尺寸為 24 x 24 厘米的平面模塊，而平面模塊可以布置在任何傳輸平面或軌道布局中。除了這種標準平面模塊外，未來還會推出另一個形狀和尺寸都相同的版本，動子托盤可以在這個版本的平面模塊上旋轉 360°，即無限旋轉?？捎玫膭?dòng)子僅在尺寸上有所不同，因此它們的載荷能力也不相同。它們目前的尺寸范圍是 95 x 95 mm...275 x 275 mm，有效載荷范圍為 0.4 kg...6 kg。
Uwe Prü?meier，倍福資深驅動技術產品經理：“XPlanar 通過其自由的功能組合開辟了全新的設備制造途徑 — 非接觸式產品輸送、二維定位以及額外的在三維空間中的運動?！?/FONT>
TwinCAT 軟件也是實現系統易用性的核心部分。在這里，主要聚焦哪些方面?
Uwe Prü?meier：我們的主要目標是確保用戶能夠了解平面磁懸浮輸送系統非常易于控制。在 TwinCAT 中，動子托盤看起來像簡單的伺服軸，原則上能夠支持所有六個自由度。然而，由于從實際應用來看，并不總是需要具有六軸都可用的靈活性，或者至少在整個 XPlanar 系統中都不需要，TwinCAT 為此提供了一個可以降低這種復雜性的方法。它通過將每個動子表示為一維軸來實現這一點，一維軸能夠在其它維度上進行可選的附加移動(例如提升、傾斜和旋轉)，當一維軸到達加工工位時，這些維度就可用了。這意味著，只需要在最開始時在 XPlanar 傳輸平面上設置所需的路線或軌道即可，這樣可以顯著簡化操作。
TwinCAT Track Management 在實現復雜運動序列時起著什么樣的重要作用?
Uwe Prü?meier：XPlanar 能夠具有卓越靈活性的一個關鍵因素是它輸送產品的能力不僅僅局限于前面提到的單個軌道。您可以定義其它軌道，而且動子可以在它們之間切換。倍福的 TwinCAT Track Management 軟件設計用于支持復雜的運動序列，包括能夠在同一軌道上超越較慢的動子或在等待區域累積動子，這款用戶友好的軟件工具可以確保，即便在有多個軌道同時運行的情況下，用戶操作起來仍然非常簡單。它允許用戶定義 XPlanar 傳輸平面上通向其它設備區域的并行車道、旁道或軌道。Track Management 允許動子通過較短的并行段從一個軌道平滑地切換到另一個軌道。實現所有這些任務都只需要使用一個“切換跟蹤”命令即可，用戶無需處理產品流的并入和并出或避免碰撞等細節問題。動子也可以完全自由定位，無需跟隨任何預設軌道。通過使用 Track Management，只需要將它們發送到定義好的 XPlanar 傳輸平面空間內的特定坐標上，也就是說，不會有任何與其它動子碰撞的風險。
點擊鏈接可查看完整版訪談：
