這一期將圍繞其中的關鍵零部件：法蘭及固定部，對其設計時注意事項進行一個詳細的闡述。

1、電機安裝法蘭

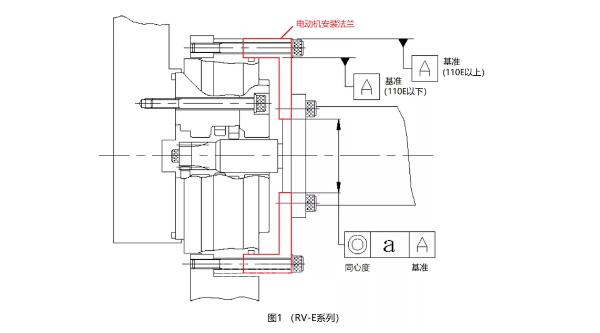

　　? 如圖1所示，請準備設計電機安裝法蘭，將用于將電機固定到減速機輸入側。

　　? 為避免與減速機部件的接觸，應參考外形尺寸圖中記載的尺寸后設計電機安裝法蘭。

　　? 請確認電機安裝法蘭上是否設有加排脂口。安裝減速機后，在注入或更換潤滑劑時必須使用加排脂口。

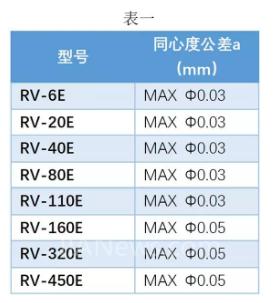

　　? 以RV-E系列為例，請按下表一中精度設計電機安裝法蘭。安裝精度不良時容易導致振動、噪聲、齒隙增加。關于以下型號以外的產品，請向本公司的服務窗口咨詢。

注意：

　　? 請確認準備的電機安裝法蘭的設計，是否符合減速機的外形尺寸圖以及交貨規格書中記載的外殼安裝螺栓的尺寸、數量。

　　? 如果電機安裝法蘭上未設置加排脂口，在安裝減速機后則無法注入或更換潤滑劑。

2、外殼固定部

　　? 請?jiān)O(shè)計固定在減速機外殼上的部件。也可與電機安裝法蘭形成一體。

注意：

　　? 請確認外殼固定部的設計，是否符合減速機外形尺寸圖以及交貨規格書中記載的外殼安裝螺栓的尺寸、數量。

3、輸出軸安裝法蘭

　　? 請?jiān)O(shè)計安裝在減速機輸出軸上的安裝法蘭。

　　? 請確認其采用的結構能夠利用O型圈或液體密封劑來密封潤滑劑。

　　? 請確認輸出軸安裝法蘭上是否設有加排脂口。設置減速機后，在注入或更換潤滑劑時必須使用加排脂。

注意：

　　? 請確認準備的輸出軸安裝法蘭的設計，是否符合減速機的外形尺寸圖以及交貨規格書中記載的外殼安裝螺栓的尺寸、數量。

　　? 如果輸出軸安裝法蘭上未設置加排脂口，在安裝減速機后則無法注入或更換潤滑劑。

（轉載）
