圖形重疊不用慌，圖層功能來幫忙
　　在加工一些特殊件（例如上下異形時），會出現局部上下面圖形重疊的情況。傳統的指定方法完全不能拾取，這時候可以利用機床自帶的2DCAM中圖層功能進行指定加工，同時可避免機外編程導致的程序不兼容情況發生。

此類加工的處理方法

STEP1

　　使用圖層功能，在2個圖層內構圖。

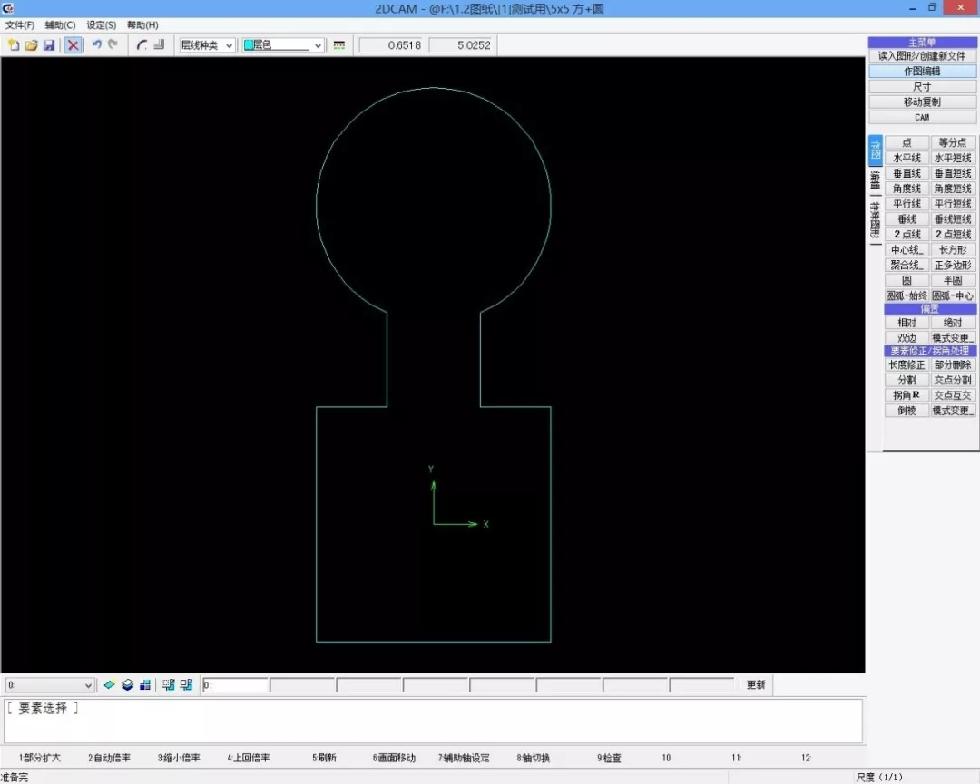

　　a、導入或手動作圖

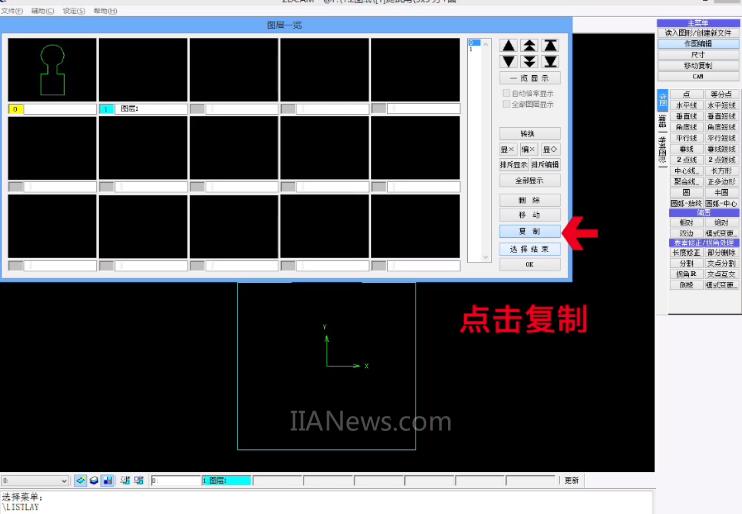

        b、將圖形復制到第二圖層

c、在第二圖層進行圖形修改

如圖：圓形無錐度，方形有錐度，且X與Y方向錐度不同。

STEP2

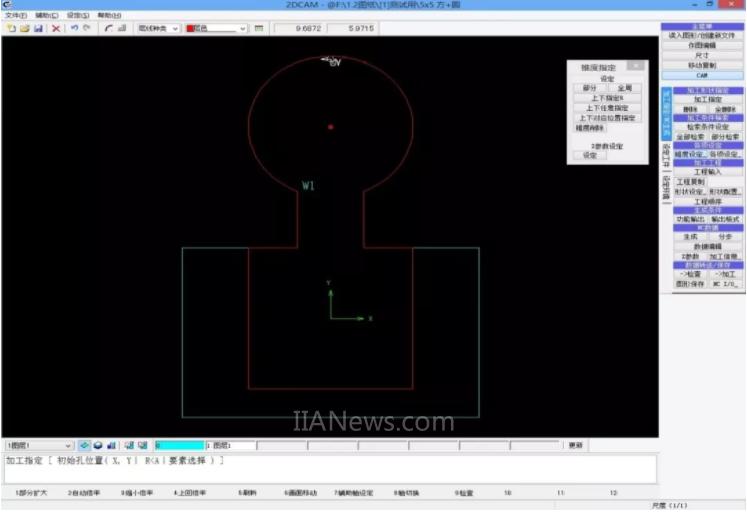

　　a、第一個圖層輸入加工起始點,兩次回車

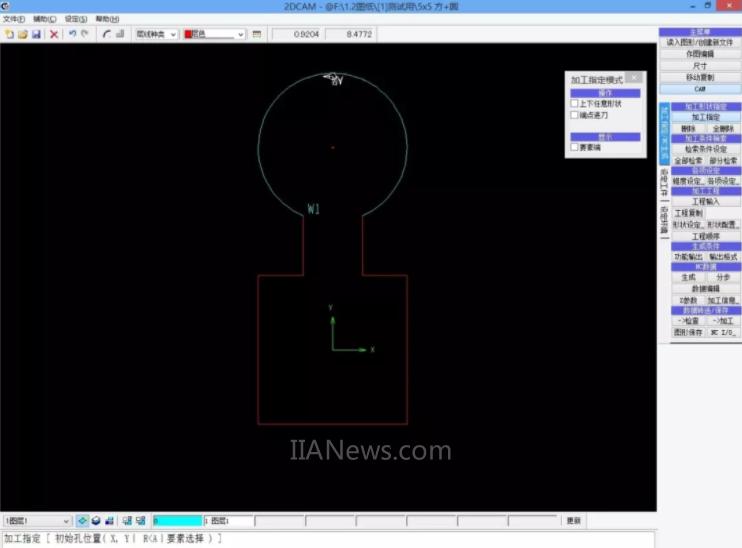

↑在圖層一中選擇X-Y加工面

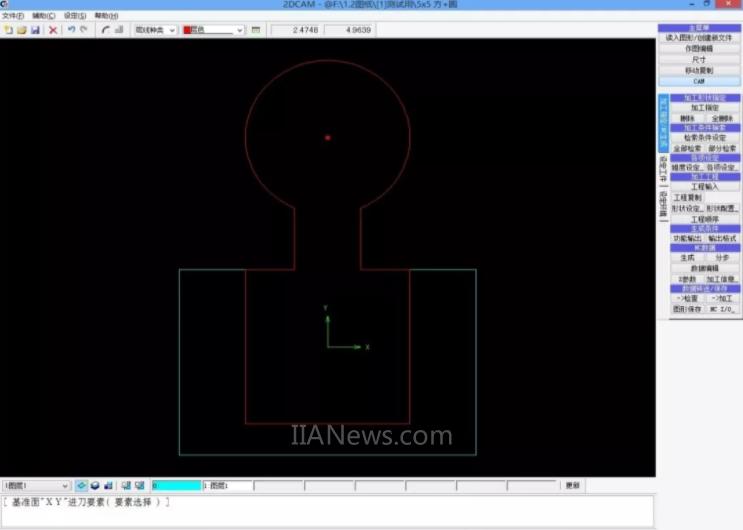

　　b、切換到第二圖層

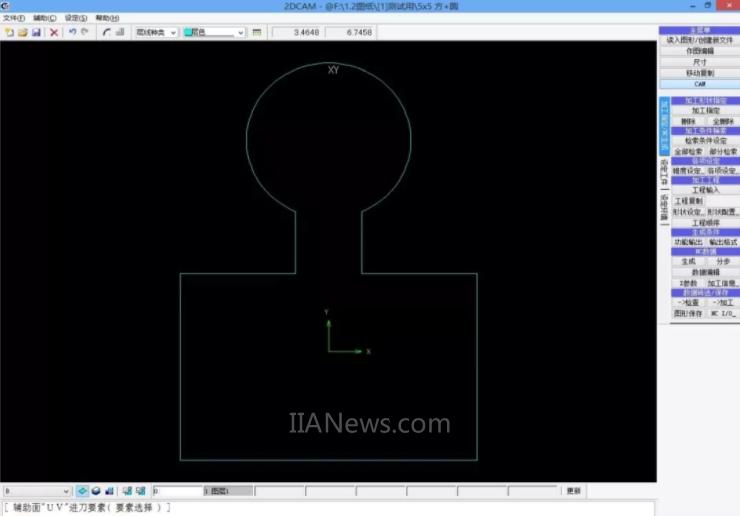

↑在圖層二中選擇U-V加工面

　　c、加工指定完成

注意：上、下面要素數必須相同

STEP3

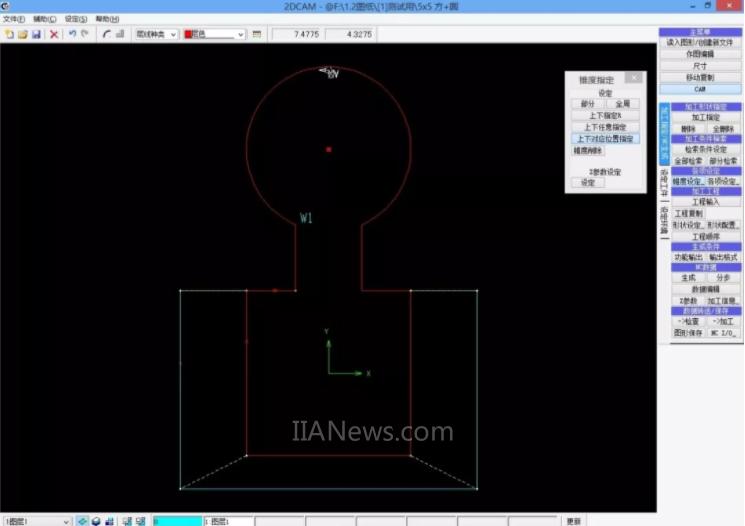

　　進行上下面指定。如果上下圖形偏差大，生成圖形有問題請做“上下對應位置指導”。選擇“錐度設定”—“上下對應位置指定”—依次點擊XY面和UV面內的線段。

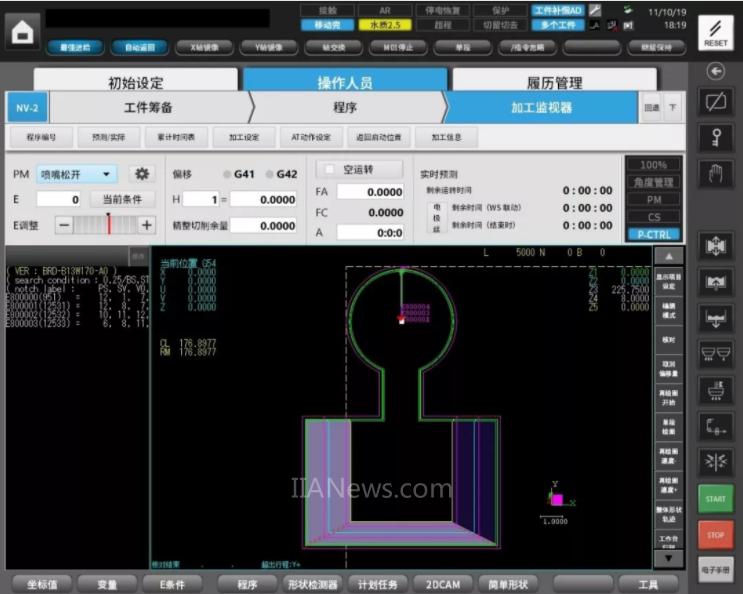

↑生成的虛線表示上下對應完成

STEP4

　　生成程序。

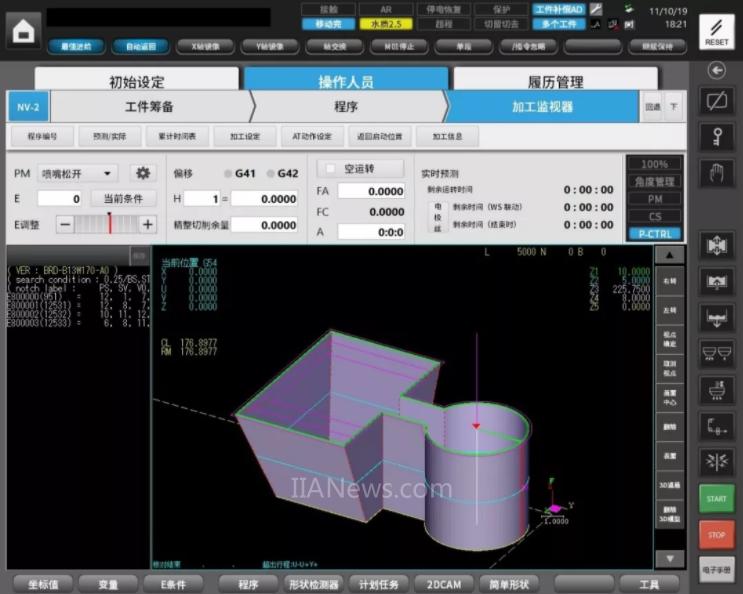

↑3D圖形：圓形無錐度，方形有錐度，且X與Y方向錐度不同
