“菲”凡云時代，護駕有我在!

ainet.cn 2020年03月25日

　　2020伊始

　　一場新冠肺炎疫情打破了工作的常規，

　　全民復工掀起在線辦公熱潮。

　　不能面對面的交流，

　　可以開個云會議、做個云存儲、來個云協作，

　　云供應商為各行各業的用戶，

　　提供了云主機、云托管、云存儲等基礎云服務，

　　以及超算、內容分發與加速、企業IT、云會議等方面的服務和解決方案。

　　每天華為云上都有億萬條數據信息不停地被傳遞，

　　保障這么龐大的用戶群體的使用，

　　必須要求華為云數據中心的硬件設備穩定運行。

　　作為自動化系統整體解決方案提供商，

　　菲尼克斯電氣為華為數據中心低壓配電系統的可靠監控提供全新的基于工業以太網PROFINET冗余系統解決方案，

　　確保整個供電系統可靠穩定運行!

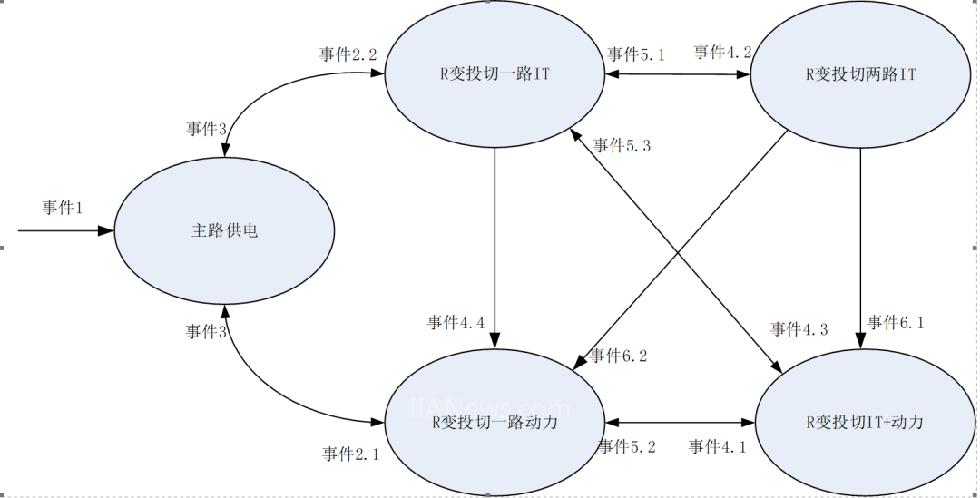

　　數據中心用電設備種類多，且大部分為一級負荷中的特別重要負荷。為了保證供電的連續性，在華為云數據中心項目中設置一臺動力變壓器、多臺IT變壓器和一臺R變壓器(即：N+R架構)，而供電回路采用“兩路市電 + 柴油發電機”的方式。整個監控系統要求采用可靠穩定的冗余控制器對各個線路上的變壓器、設備和負載進行實時監控，遇到供電異常的情況，根據預設的設備優選權和實際各個回路的用電負載進行自動投切，以確保主設備供電安全。同時，均衡其他用電設備負載，以減少業務影響范圍。

分布式冗余控制器解決方案

　　針對華為的具體技術要求，菲尼克斯電氣分別從簡潔、高效、可靠三個維度考慮，突破了傳統總線式控制方案，制定基于工業實時以太網PROFINET的分布式冗余控制器解決方案。

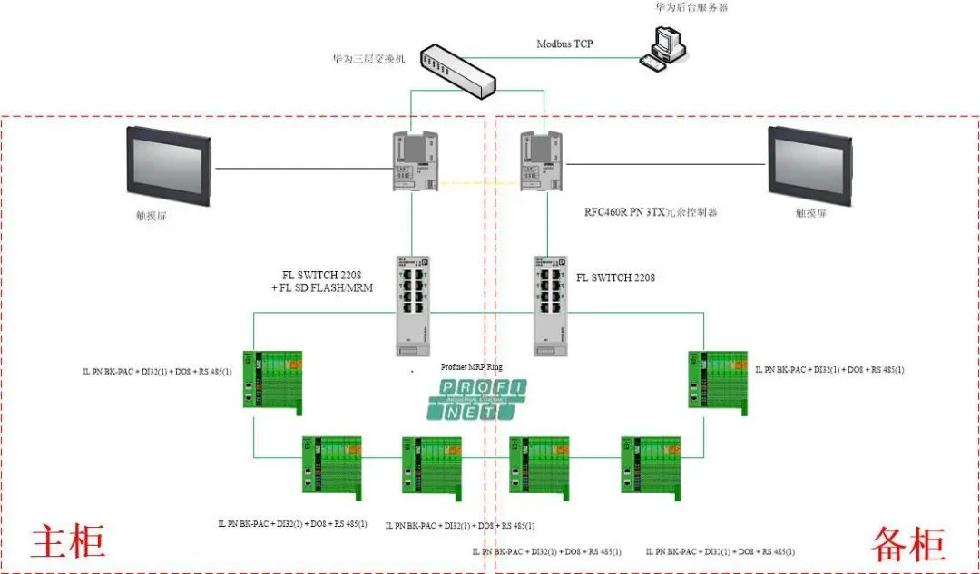

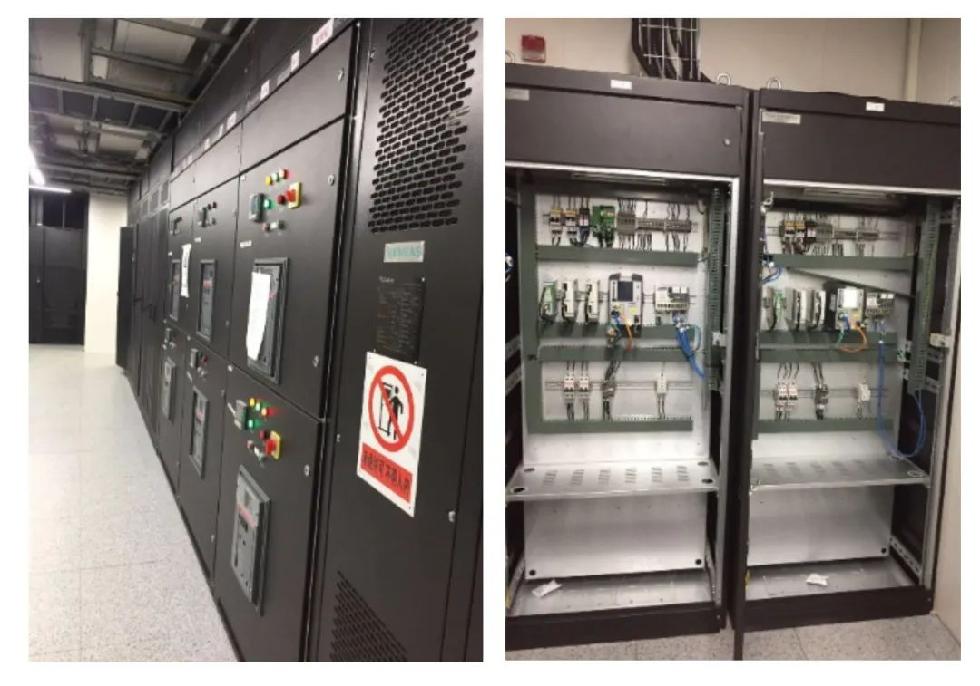

　　整個解決方案貫穿了華為云數據中心，設計標準嚴格遵循高可靠性、模塊化、高品質、綠色環保的建設理念，采用菲尼克斯電氣高可靠性冗余控制器RFC460R PN 3TX和IL系列Profinet遠程IO。兩個控制器為了確保其獨立穩定運行，分別安裝在不同的獨立控制柜內，任意一個CPU或者控制柜故障，另一個控制柜能夠無縫接管整個監控系統，以確保系統安全可靠。兩個主控制柜通過交換機連接不同樓層的遠程控制柜，通過MRP環網方式確?？刂破骱虸O站點之間的通訊冗余。

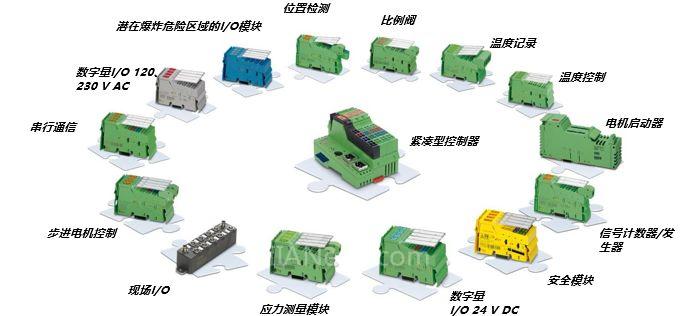

　　遠程控制柜一共有6個，分布在各個樓層的現場控制柜內。這些遠程站都采用菲尼克斯電氣經典Inline系列產品，本體自帶2個網口，支持工業實時以太網PROFINET協議。模塊化的設計能夠更加靈活的配置接入的信號數量和類型，同時也不受到底板槽位的限制。單個耦合器能夠攜帶多達63個擴展模塊，滿足各種現場設備接入的需求。超強的電磁抗干擾能和-20~60℃的寬溫設計，以及彈簧式信號連接方式，能夠更穩定可靠的運行在現場環境中。

全系列的可視化解決方案

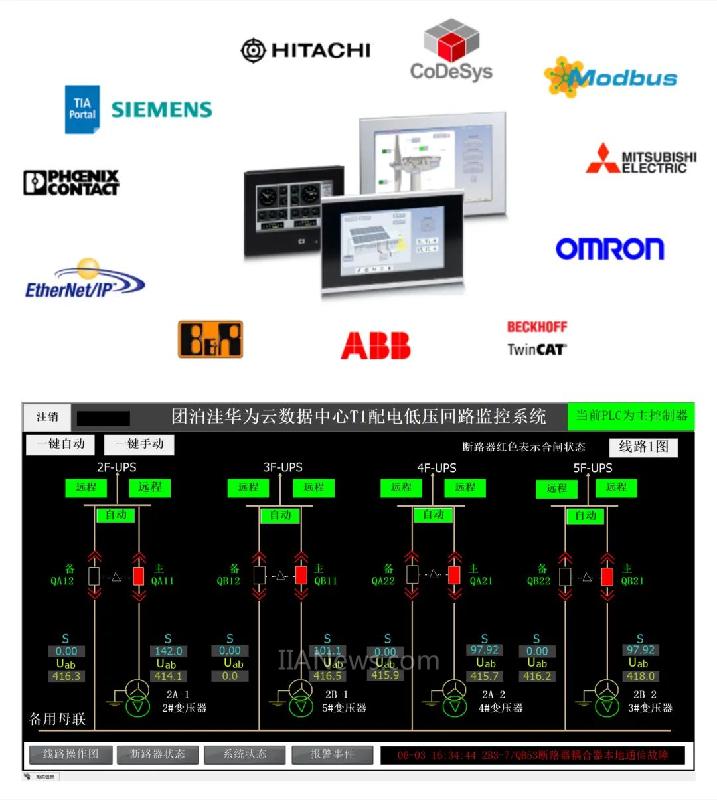

　　菲尼克斯電氣提供全系列的可視化解決方案：全身IP67防護等級的面板式工控機到多點觸控、超高精細度的觸摸屏，從入門級可視化軟件到SCADA系統軟件Visu+，菲尼克斯都能夠為客戶提供高性價比的方案和專業的服務支持。該項目中采用了菲尼克斯BTP系列的觸摸屏和Visu+ express軟件，連接到冗余控制器RFC460R上，實時顯示用電回路狀態和現場各個設備狀態，并記錄和備份各種異常突發情況。

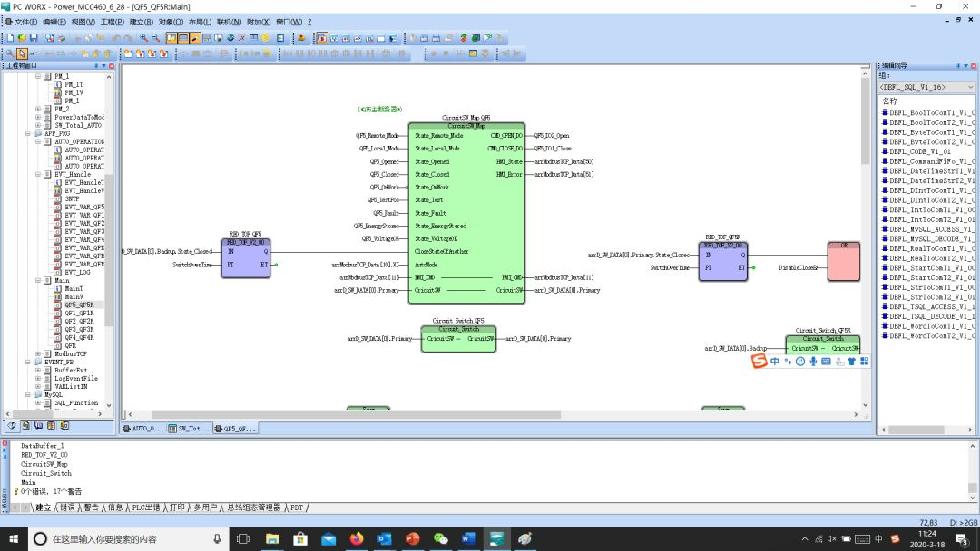

　　IT行業的控制思維一般都基于高級語言模式，菲尼克斯電氣核心控制軟件PCWorX符合標準的IEC61131-3的5種編程語言，能夠滿足各種行業和用戶的應用需求。此次項目中，整體軟件架構采用ST編寫控制策略，F(xiàn)B進行封裝，對象實例化調用的模塊化架構方式，能夠快速的完成控制部署，并有利于后期的擴展和維護。PCWorX的運行仿真功能，結合實際應用中的仿真程序，能夠快速有效的模擬現場各種突發情況，在軟件層面上就能實現控制邏輯模擬，提高現場調試的效率。
