為了讓用戶更高效地使用納博特斯克精密減速機RV，在安裝時，我們需要確認安裝步驟無誤，以防止在安裝過程中由于意外事件，造成不必要的損失。

　　上期我們介紹了精密減速機RV安裝時螺栓緊固扭矩的確認事項。

　　本期我們將向您介紹安裝精密減速機RV-E系列輸入軸部件的安裝步驟。

　　注意事項

　　(1)產品出貨時，已經在減速機上涂抹了防銹油。請務必使用無塵布擦去涂在安裝面上的防銹油后再進行作業。

　　(2)本次介紹的安裝步驟適用于輸出軸螺栓緊固型減速機。

減速機輸入軸部件安裝步驟

　　STEP 1

　　密封輸入軸部件和減速機

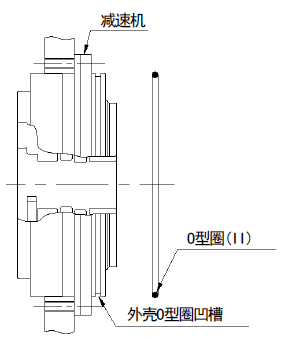

　　(1)請參考下圖，將O型圈(Ⅱ)放入減速機外殼O型圈凹槽內。

　　(2)無O型圈凹槽的產品，請?jiān)诳蛻舻牟考吓渲冒疾邸⒒蛴靡后w密封劑等密封。

　　(3)另外，由于結構上原因而無法使用O型圈時，請使用液體密封劑等進行密封。

　　【注意】

　　請勿將液體密封劑涂抹在O型圈或O型圈凹槽內，可能會導致O型圈的損壞或?qū)е乱后w密封劑溢出混入減速機內部。請避免因操作不當，而導致本產品性能降低。例如發生異響、振動、轉矩不均、潤滑劑泄漏等。

　　【備注】

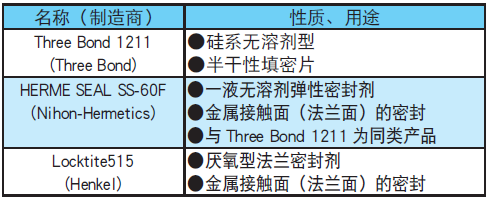

　　推薦使用以下液體密封劑

　　*注：1.配套部件為銅以及銅合金時，請勿使用。

　　2.在特殊條件下(會接觸到強堿、高壓蒸汽等)使用時，請與我們聯系協商。

　　在使用液體密封劑時，請注意避免液體密封劑溢出到減速機內部。如果溢出的液體密封劑混入減速機內部，則可能會導致本產品性能降低。例如發生異響、振動、轉矩不均等。此外，還有可能卡入油封的密封唇，導致潤滑劑泄漏。

　　在使用液體密封劑時，請注意避免液體密封劑溢出到外殼安裝螺栓部。如果溢出的液體密封劑混入外殼安裝螺栓部，則可能會導致螺栓緊固力降低以及傳遞轉矩降低。

　　在使用液體密封劑時，詳細的涂抹方法請按照使用的密封劑制造商的指示。

　　STEP 2

　　將減速機安裝到外殼部件上

　　(1)將減速機的外殼安裝孔對準外殼安裝部件的內螺紋位置，將減速機安裝到外殼安裝部件上。

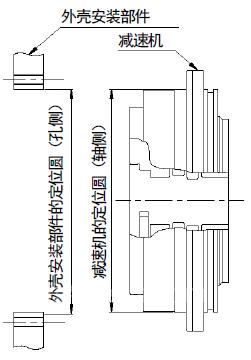

　　(2)請確認減速機(外殼部)的定位圓軸已準確地插入外殼安裝部件的定位圓孔。

　　(3)請確認在安裝面上無異物卡入。如有異物卡入安裝面，則可能會導致減速機安裝面變形，性能降低。例如發生異響、振動、轉矩不均等。此外，還有可能導致減速機的使用耐久性降低。

　　*根據訂購的內容，減速機的形狀有時會和插圖存在差異。

　　STEP 3

　　安裝電機法蘭

　　(1)將電動機安裝法蘭的安裝孔對準減速機(外殼部)的安裝孔和外殼安裝部件的內螺紋位置，將電動機安裝法蘭安裝到減速機上。

　　(2)請注意，要防止O型圈卡入定位圓部。如果O型圈卡入定位圓部，則可能會導致潤滑劑泄漏。

　　(3)請確認減速機(外殼部)的定位圓軸已準確地插入電動機安裝法蘭的定位圓孔。

　　(4)請確認在安裝面上無異物卡入。如有異物卡入安裝面，則可能會導致減速機安裝面變形，性能降低。例如發生異響、振動、轉矩不均等。此外，還有可能導致減速機的使用耐久性降低。

　　*根據客戶的裝置或減速機形狀，電動機安裝法蘭的形狀可能會和插圖存在差異。

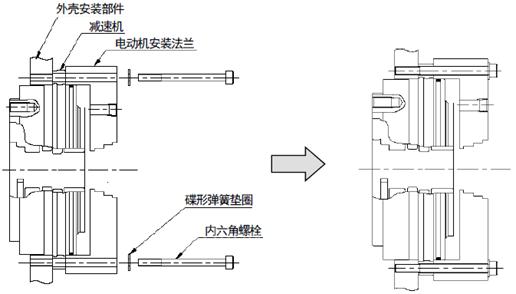

　　STEP 4

　　緊固各部件

　　使用內六角螺栓和內六角螺栓用碟形彈簧墊圈，緊固各部件。

　　【注意】

　　關于扭矩緊固內六角螺栓，請關注我們的公眾號，查看相關文章。

　　如果沒有按照規定的扭矩緊固內六角螺栓，則不僅不能發揮減速機的性能，而且還會導致作業人員受傷、客戶的設備以及減速機破損。

　　STEP 5

　　密封劑待干燥

　　為避免液體密封劑混入到減速機內部或安裝螺栓部，請等待密封劑完全干燥。具體等待時間請參考密封劑廠家推薦時長。
