在總線測試的過程中，總會遇到各種各樣的問題，本文主要總結了平時測試過程中經常遇到的一些典型問題，并給出解決方案。如果總線出現故障，大致可以按照標題順序來檢查。

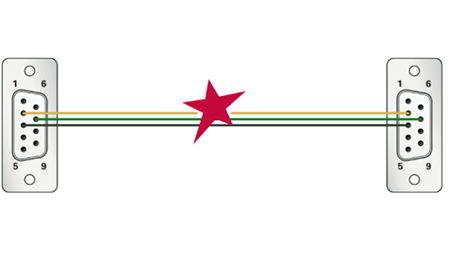

1. 斷線

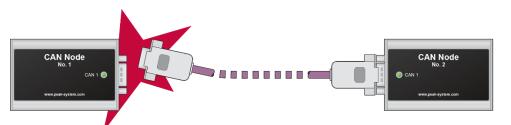

如果線纜破損，CAN通訊則無法繼續
解決方法：
1、可以明顯看出來線纜損壞的話，直接換線即可
2、外表看不出來的，可以使用斷路測試儀檢查每一個引腳，確定線纜損壞，換線。
2. 線纜類型錯：非CAN線

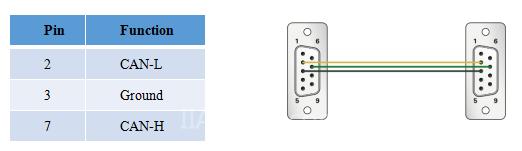

有可能現場用的線纜看起來是用于CAN方面的，但實際不是CAN線纜，不符合標準定義。大部分常見產品采用DSub9接頭，符合 CiA? 303-1關于引腳定義的規范。當然也可以采用其他比如RJ45等接頭。 如下表是DB9端CAN的引腳定義。
解決方法：
檢查線纜的引腳分配，如果不符合標準就更換線纜;如果符合標準，再檢查其它方面。
3. 接線不當

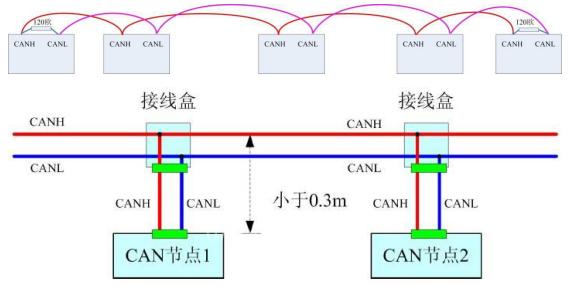

當一個CAN網絡中有多個節點，連接的時候有多個插頭需要連接的時候，就很可能出現連接錯誤。導致無法進行CAN通訊或者出現零星錯誤
上圖的CAN節點2的錯誤狀態可能會變成被動錯誤。
解決方法：
1、 檢查所有插線是否正確
2、 檢查所有接頭是否引腳匹配

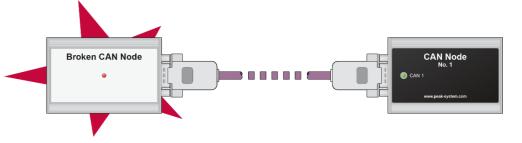

4. 網絡上只有一個正常通訊的節點
一個正常工作的CAN網絡至少有兩個或者更多CAN節點。如果只有一個CAN節點正常工作，它的錯誤狀態就會進入被動錯誤，因為它發送報文后沒法接收到對方的確認回復。
解決方法：
可以用分析儀監測節點的錯誤狀態
Bus Light：超過96個錯誤時，進入”error active”
Bus Heavy：超過127個錯誤，進入"error passive"
Bus Off：超過255個錯誤，進入”bus off
注意： 如果只有一個正常工作的CAN節點而且它發送了一條CAN報文，那么這個報文就會很快速地一直被重發，直到它收到另外一個節點的確認回復或進入被動錯誤狀態。

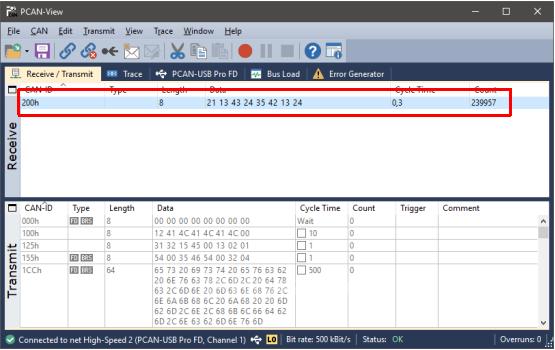

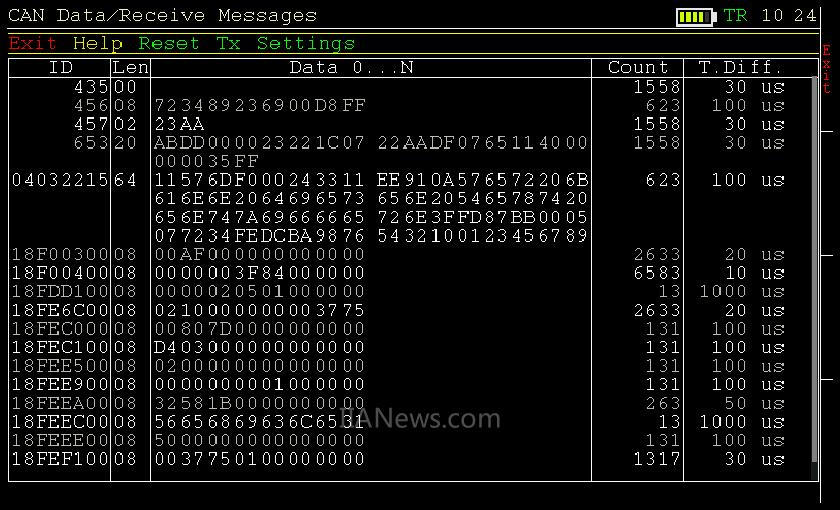

這些信息可以通過PCAN-Diag FD或者PCAN-View等獲取，可以參考下圖：
5. CAN線太長

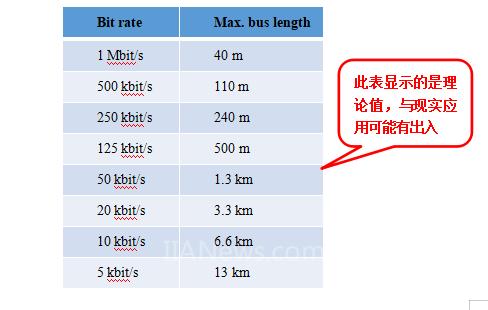

傳統CAN總線波特率與長度相關(見上表關系)。1Mbit/s的波特率，在一個完美的布線系統里面不能超過40m(理論值)。最大的線纜長度也與所用收發器有關。對于CAN FD來講，波特率也取決于線纜長度，盡管CAN FD的波特率更高，如果總線長度超過40米，CAN報文就會失效，因為ACK位到來的太晚。
解決方法：
根據實際情況縮短線纜的長度
6. 總線負載率過高
總線負載過高會引起傳輸故障。這個通常是指發送的報文過多，特別是在波特率和cycle time較高的情況下容易發生?；蛘呤且粭lCAN報文發生錯誤，然后CAN控制器一直嘗試重發該報文，這會導致總線負載增加。

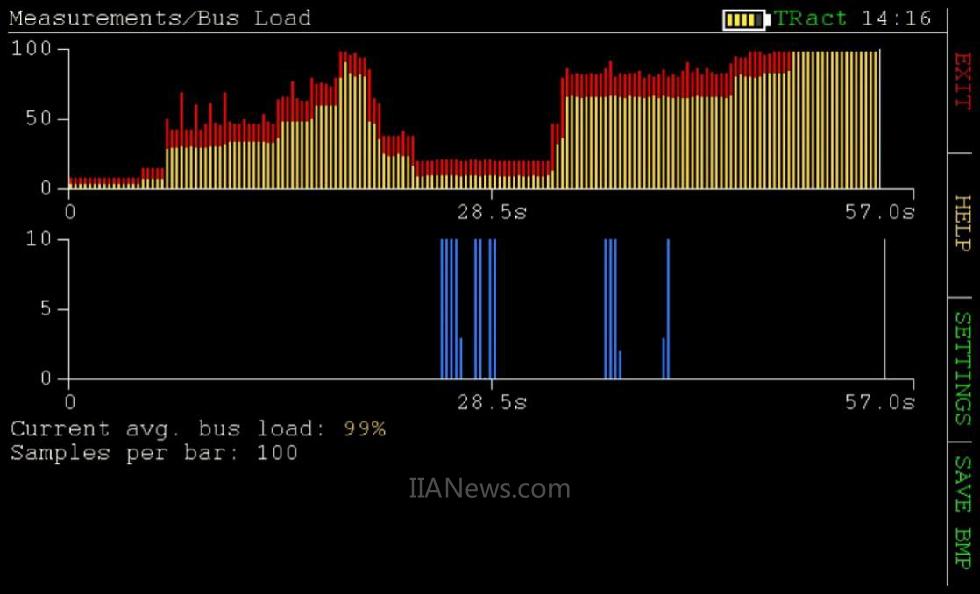

診斷方法：采用PCAN-View或者手持式診斷儀顯示總線負載率
解決方法：
1、 減少報文
2、 延長報文發送周期，
3、 提高總線波特率
4、 如果使用CAN2.0，后續可以考慮使用CAN FD
7. 終端電阻錯誤
高速CAN總線 (ISO 11898-2) 必須在CAN線兩端各接入120 Ω 終端電阻(CAN_L與CAN_H之間)。這樣做有利于減少線纜的信號反射并確保CAN收發器能正常工作。
解決方法：
1、 使用PCAN-Diag FD，測量CAN_L與CAN_H之間的終端電阻。
2、 有經驗的用戶以利用PCAN-Diag FD的示波器上波形形狀評估終端電阻的情況(看側翼振鈴等)
下面我們會看下不同的終端電阻情況下的波形特征：
終端電阻情況2：過載Over termination
過載原因：終端電阻接入太多

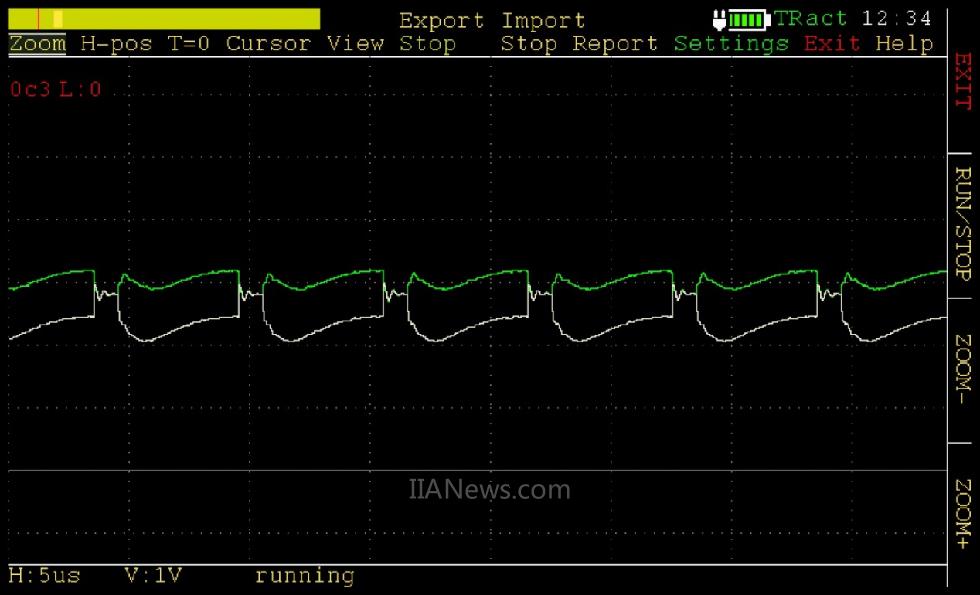

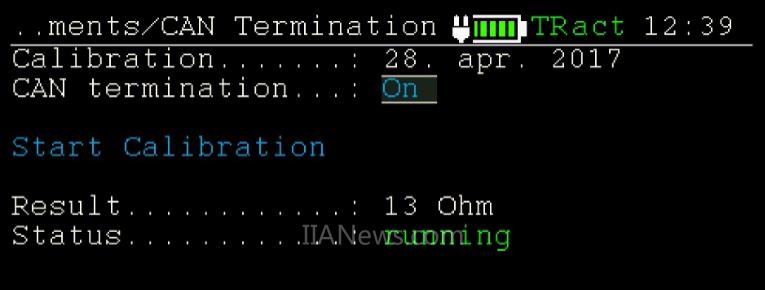

正常兩個120歐姆終端電阻并聯應該是60歐姆左右，如下圖測出來是13歐姆，導致CAN波形畸變。
終端電阻情況2：終端電阻接入太少或者丟失

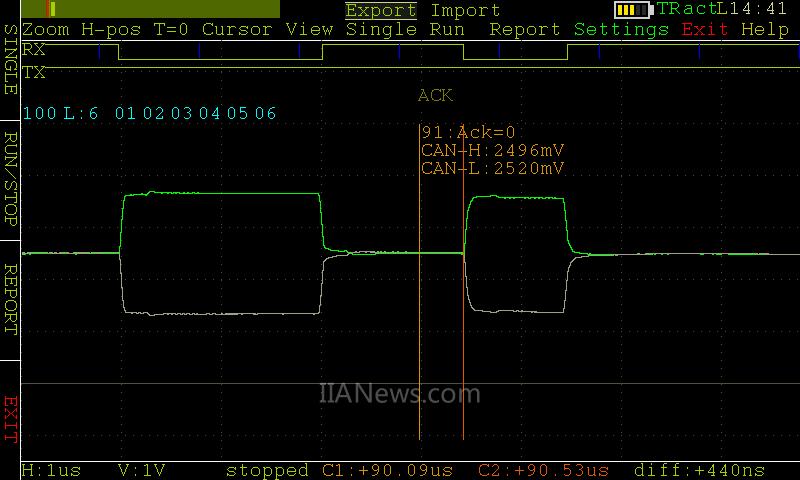

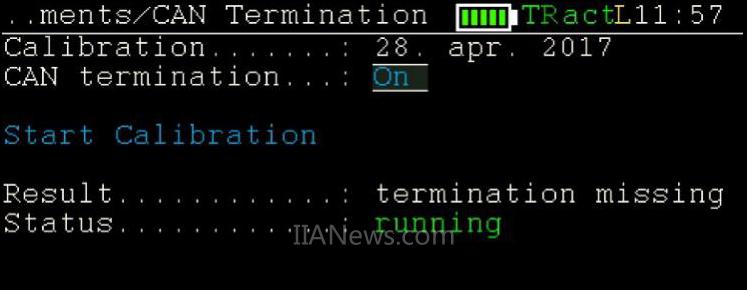

正常兩個120歐姆終端電阻并聯應該是60歐姆左右，如下圖測出來是丟失，導致CAN波形畸變。
8. 波特率錯誤

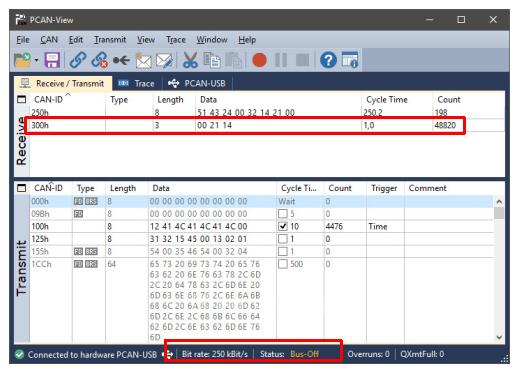

同一個網絡的各節點波特率應保持一致。如果不一致，則節點會進入bus off的錯誤狀態，并會影響其他節點通訊;這時如果電腦端用的是PEAK的PCAN-View軟件，如下圖可以看到ID 300的報文Cycle Time不正常，下面的總線狀態也會顯示Bus-off。
解決方法：

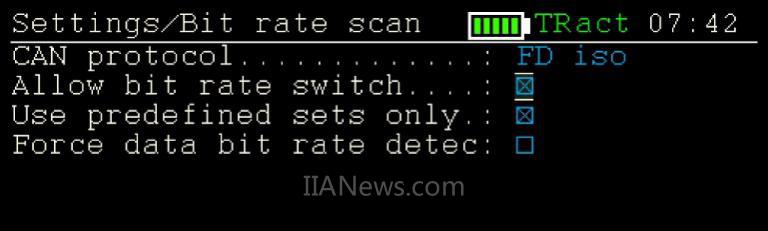

采用PCAN-Diag FD檢測CAN/CAN FD網絡的波特率。
9. 相同ID引起的通訊沖突
在一個CAN網絡中，應當保證每個節點的報文ID都不一樣;如果發現兩條報文ID一樣的情況，這樣就沒法仲裁哪條報文的優先級更高，每次沖突都會使得錯誤計數器加。
解決方法：

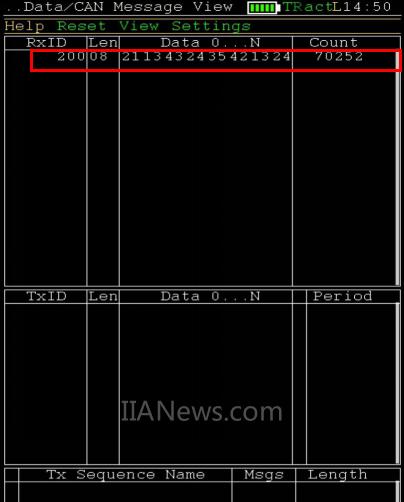

可以通過PCAN-Diag FD的trace記錄功能以及錯誤幀記錄功能查找，或者用PCAN-View/PCAN-Explorer軟件在線監控，查找哪些CAN報文發生了沖突
10. 傳統CAN網絡中出現CAN FD報文

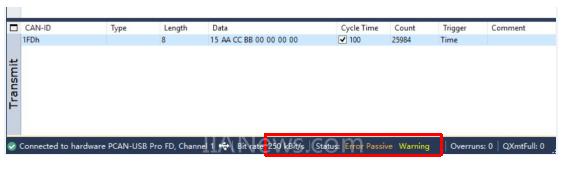

CAN 2.0 A/B網絡會將CAN FD報文報告為錯誤，因為CAN報文幀的結構發生了變化。CAN FD控制器則可以同時解析并傳輸CAN FD和傳統CAN報文。在PCAN-View在線監控或者手持式PCAN-Diag FD設備可以看到這種Error Passive的顯示界面。
11. 相同的波特率但是時鐘頻率不同
這個主要是針對CAN FD網路，在CAN FD網絡里，波特率越高就會越接近物理極限。所以在同一條網絡，不建議用戶使用不同的時鐘頻率。
CiA是建議使用40或者80MHz的時鐘頻率。
