凹模加工編程方法

　　繼《凸模加工編程》之后，本期將介紹凹模加工編程方法及注意事項，現在就開始吧。

　　什么是凹模加工？凹模加工切割下來的部分是廢料，我們要的是孔，與凸模相反。觀看視頻，了解凹模加工編程方法。

　　編程步驟

01 根據圖紙繪制好想要切割的圖形

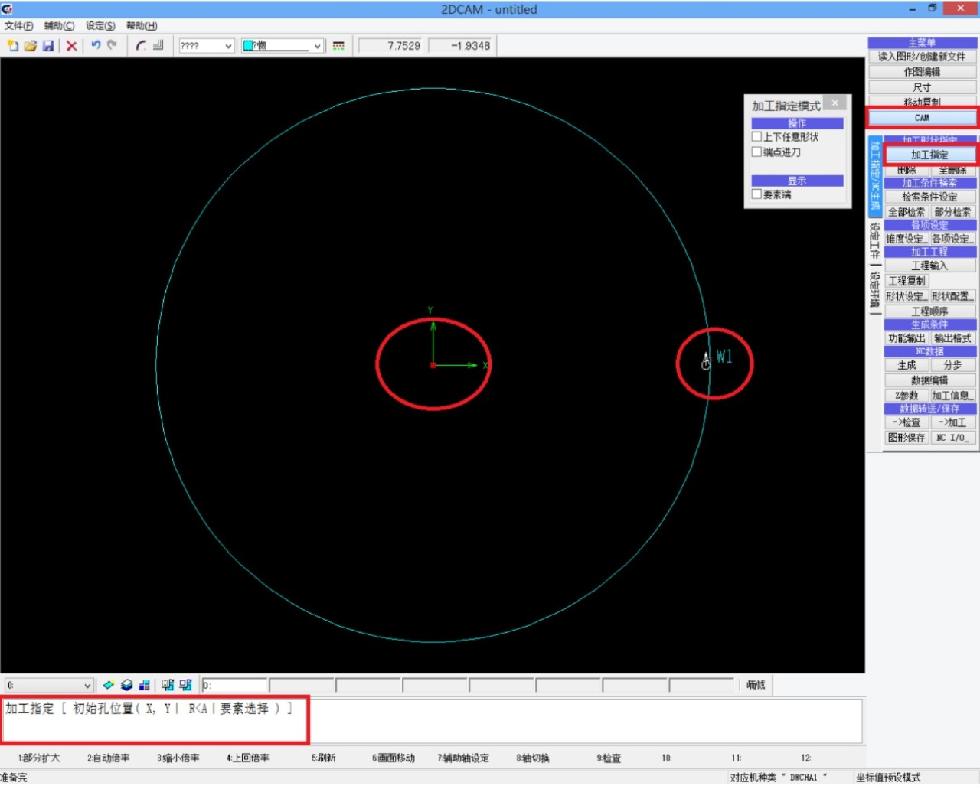

　　點擊“CAM”?點擊“加工指定”。在畫面左下方輸入加工開始位置坐標（坐標值XY用逗號分開，雙擊兩次數字鍵盤上的點符號也會自動生成逗號），回車后回出現一個方形小紅點。（注：凹模的加工起始點是在圖形內）用鼠標點擊圖形進刀位置，出現一個白色的小箭頭。

02 點擊“檢索條件設定”出現以下對話框

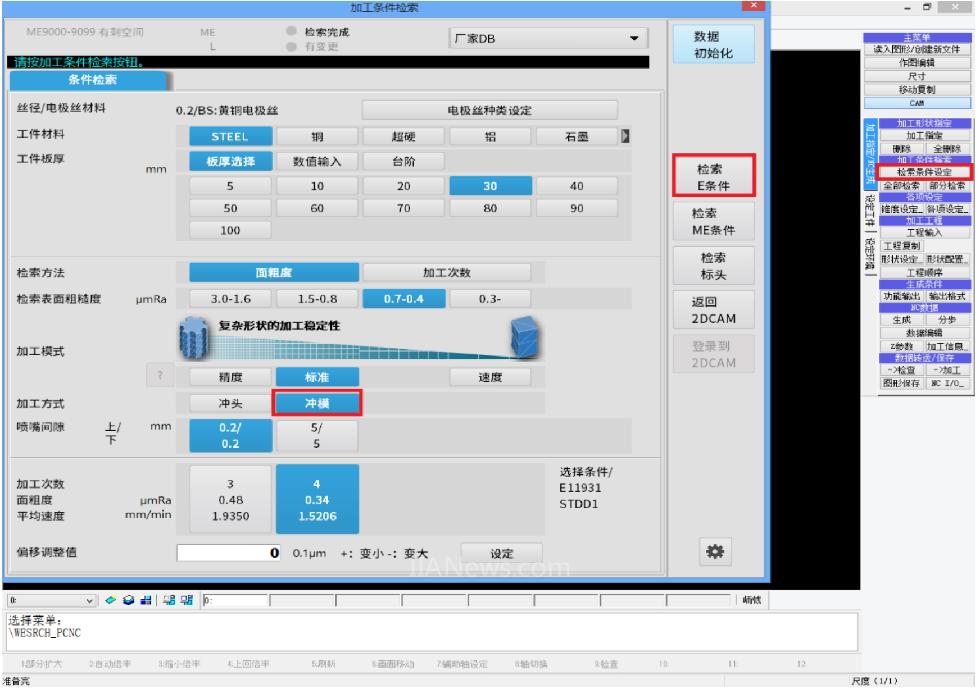

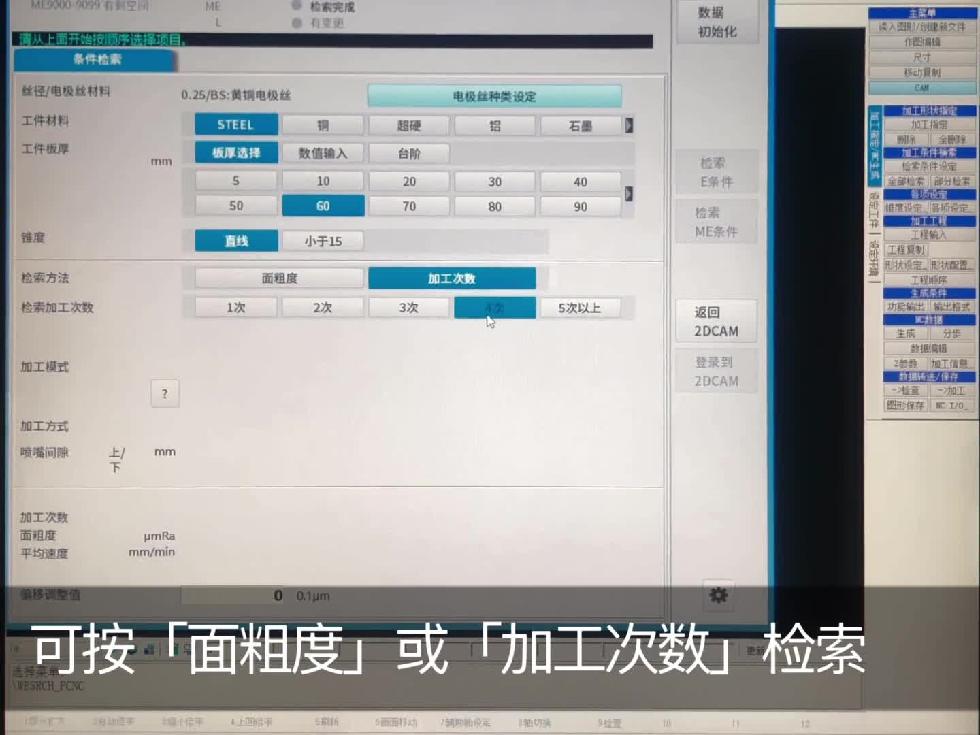

　　根據實際要求進行畫面中選項的設定。（注：加工類型凹模選“沖?！保┰O(shè)定完成點擊“檢索E條件”進行檢索.

03 確認內容是否正確

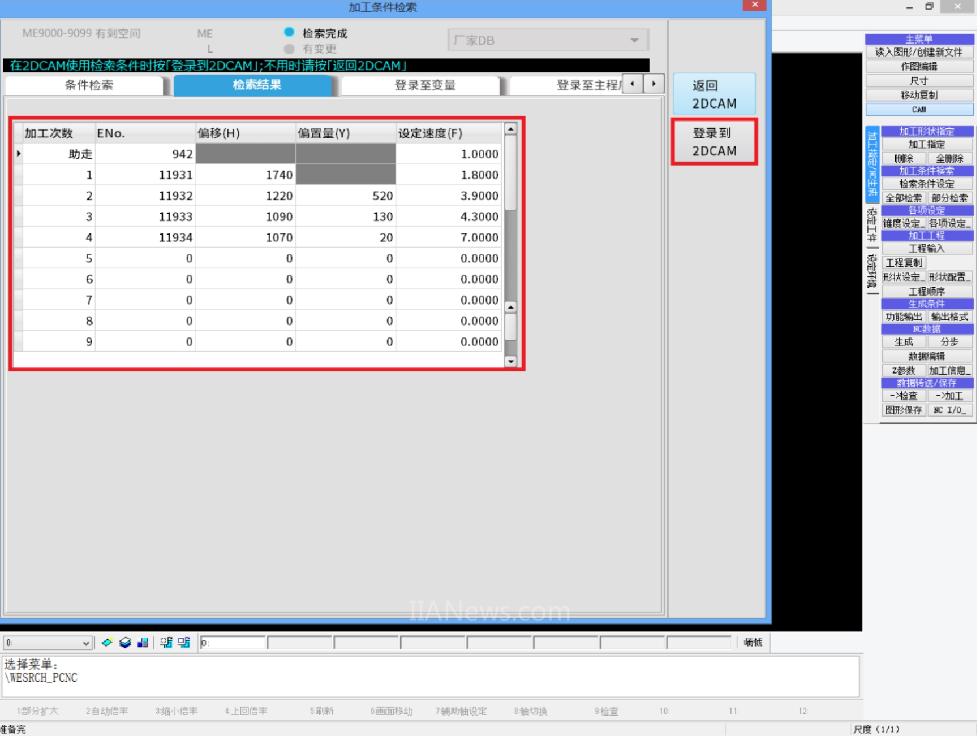

　　出現以下對話框，確認檢索的內容是否準確，如果沒有問題點擊“登陸到2DCAM”。

04 根據實際情況進行選擇

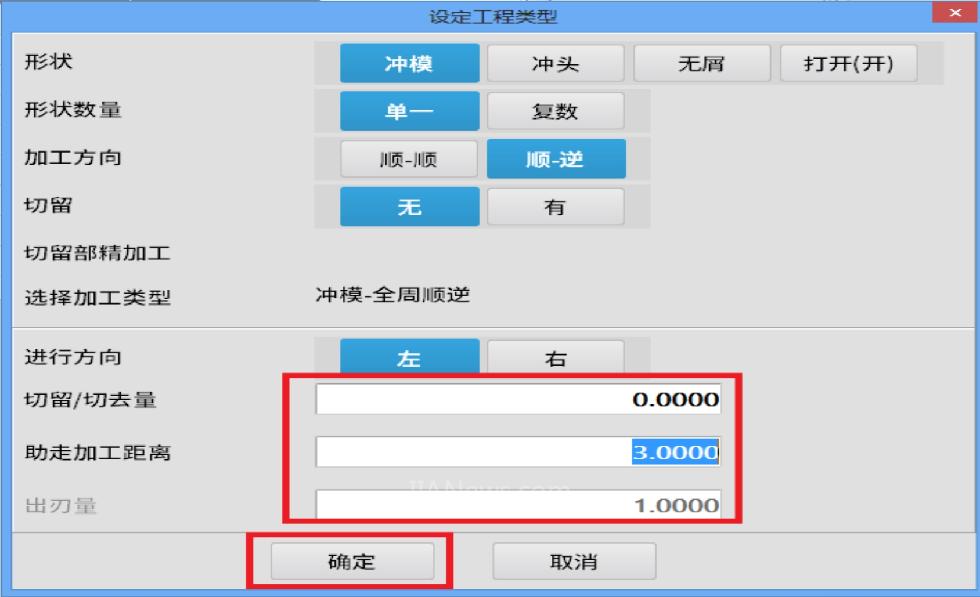

　　出現以下對話框，根據實際情況進行選擇，設定結束點擊“確認”。
　　●凹模的切留/切去量常規是不需要輸入數值的，但是有些時候模板加工，一個操作人員對應多臺機器，不能及時取廢料，可以輸入數值，便于統一取廢料的操作。
　　●出刀量不輸入，因?yàn)榘寄２恍枰?BR>　　●助走加工距離是起切時使用弱條件進行加工，避免起割時斷線，距離根據實際情況給定，一般需要切進工件3mm~5mm即可。

05 確認檢索是否成功
　　回到畫圖界面，點擊“全部檢索”出現“是否可以對全部的形狀重新檢索？”對話框

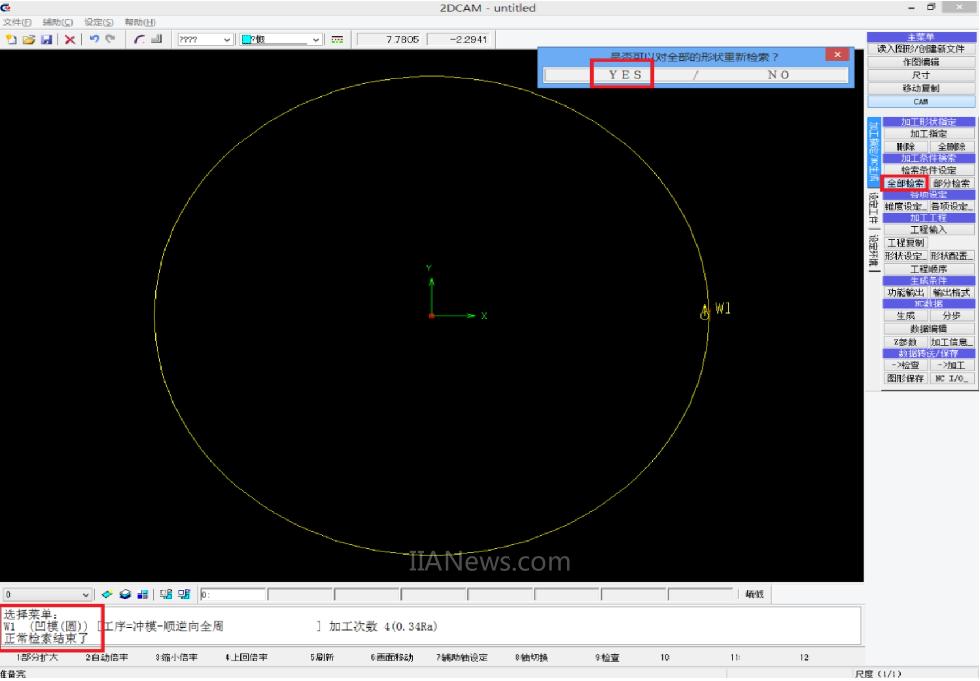

　　點擊“YES” 觀察屏幕左下方對話框中是否有“正常檢索結束”字樣，有此字樣說明檢索成功。

06 確認加工內容/修改

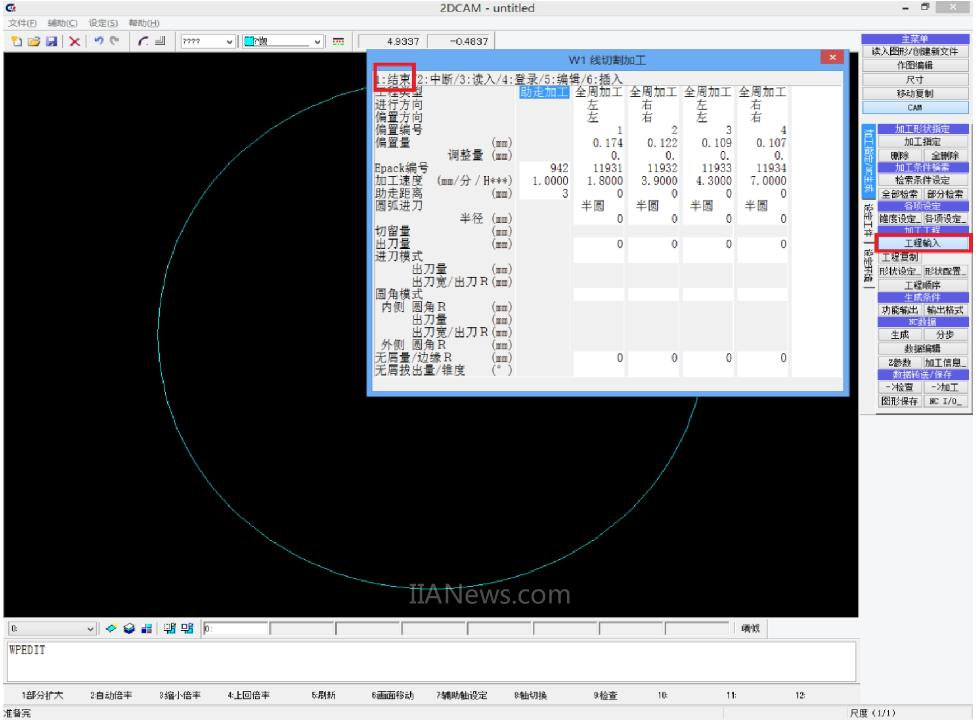

　　點擊“工程輸入”，用鼠標左鍵點擊帶有白色小箭頭的圖形線。出現以下對話框，確認加工內容，如果需要修改，修改后點擊“結束”進行保存。

07 確認程序生成成功

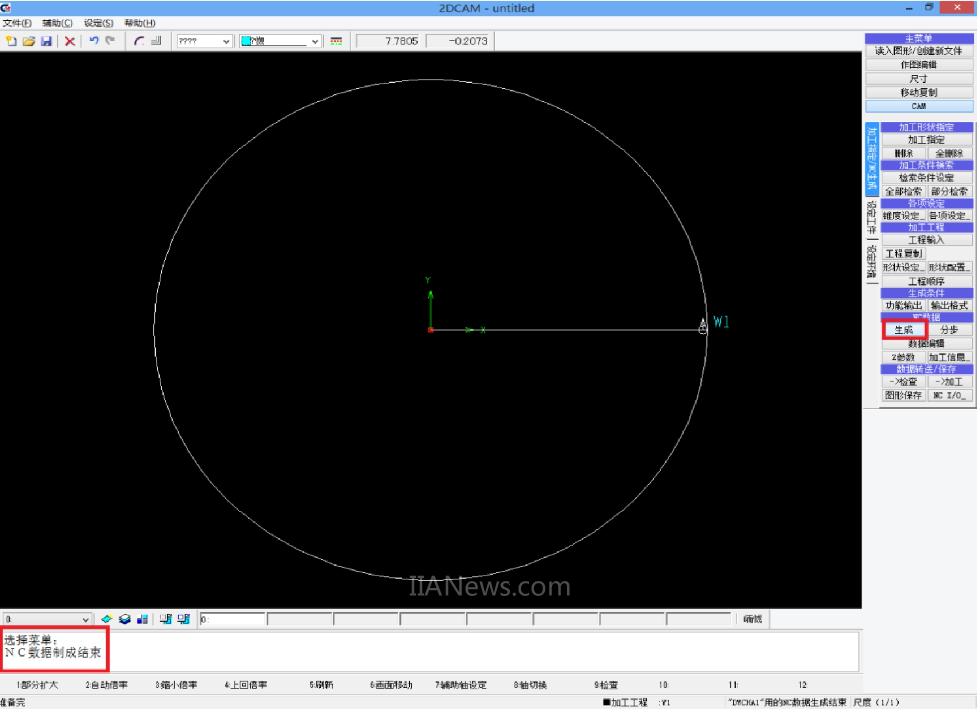

　　點擊“生成” 確認屏幕左下角對話框中是否有“NC數據制成結束”字樣，有此字樣說明程序生成成功。

08 加工確認

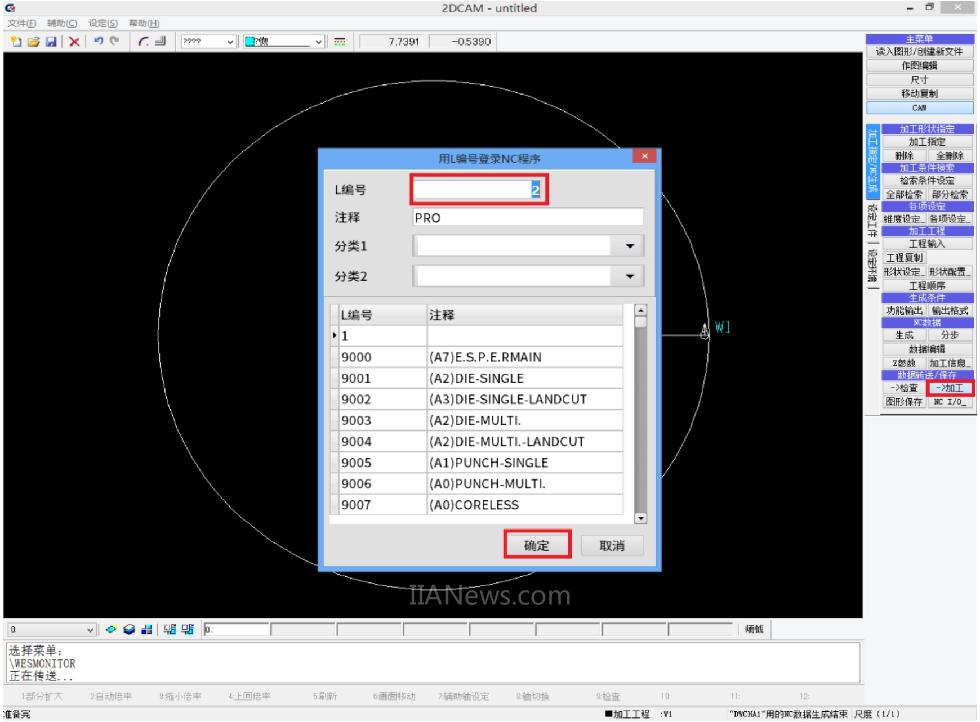

　　點擊“加工” 出現以下對話框，輸入程序號（注9000號以后的數值不能使用），點擊“確認”。

09 開始加工

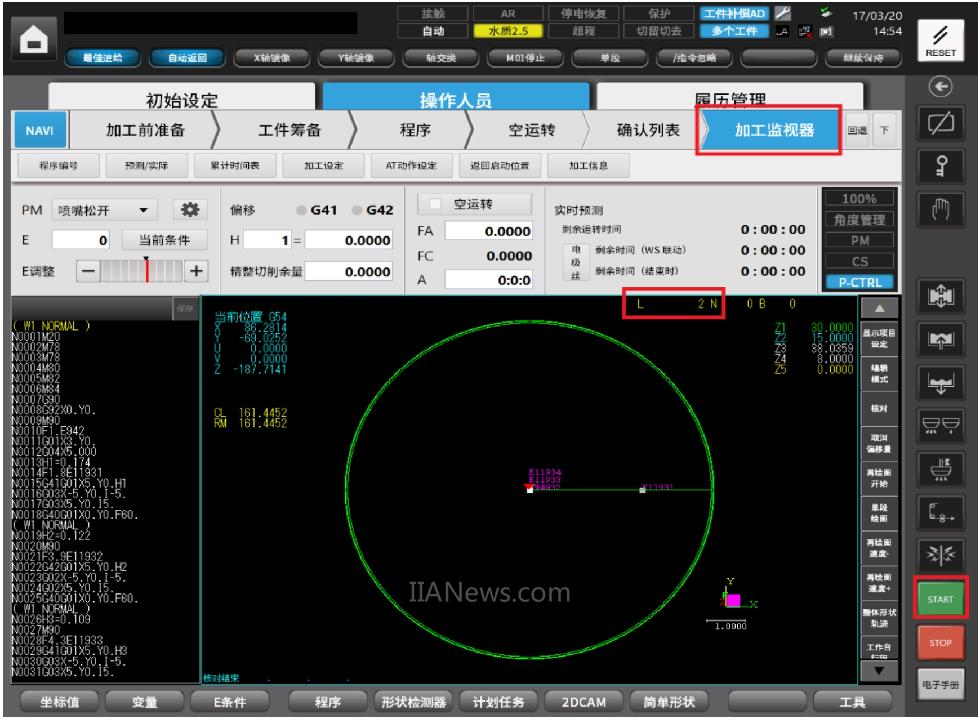

　　自動跳到“監控器”畫面，10秒鐘后，切割圖形自動生成。點擊“STAR”鍵，進行加工。

　　本期凹模編程方法就講解到這里，歡迎大家留言探討加工心得和疑問。在未來的技術分享中，我們將陸續介紹三菱電機更多的加工技術，敬請關注！
