"工業生產檢測對速度和精度的日益提升，催生出在高速流水線或大幅面檢測場合的線陣相機應用需求，而GigE接口相機能盡可能地削減用戶成本并提升易用性和靈活性。?？禉C(jī)器人新一代4K高速網口線陣相機，能大幅提高工業檢測領域的生產效率和檢測精度，是機器視覺應用領域的理想選擇。"
本期產品 · 4K高速網口線陣相機

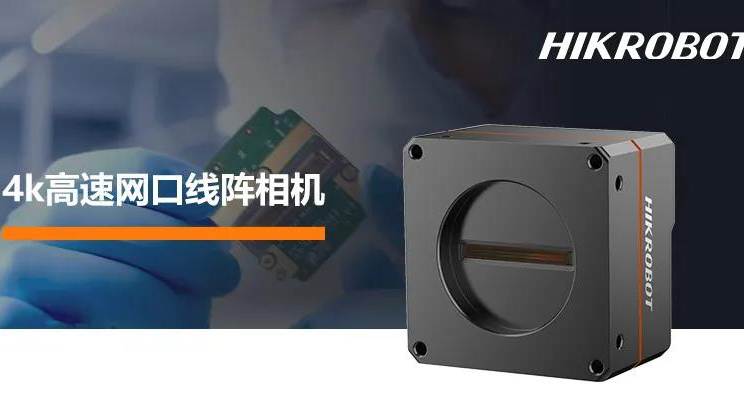

?？禉C(jī)器人4096像素網口黑白/彩色線陣相機MV-CL042-90GM/C，搭載Gpixel CMOS 芯片，同時加入圖像無損壓縮、TDI、脈寬控制曝光、PRNUC、SC空間矯正等多項功能，提供各類ISP圖像算法處理技術，可廣泛應用于鋰電檢測、薄膜表面缺陷檢測、包裝印刷檢測、顯示器/面板檢測等行業。
■ 圖像無損壓縮

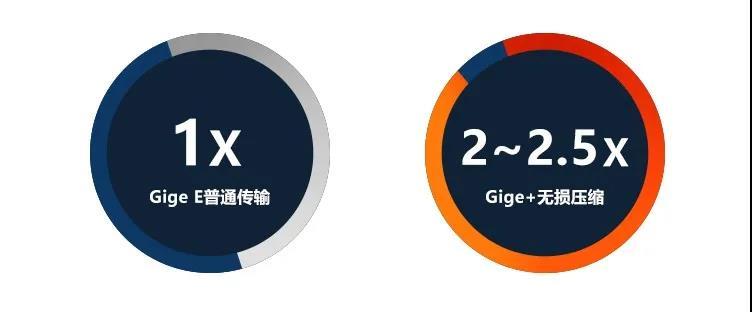

新版4K相機可支持High Bandwidth圖像無損壓縮功能模式，其中黑白相機最高行頻從29kHz提升至80kHz;彩色相機最高行頻從上個版本的14kHz提升至29kHz@RGB8(具體行頻上限取決于目標圖像特征，場景變化越少、圖像壓縮率越高、行頻上限越高)。
注：無損壓縮比率與圖像內容相關，行頻可能有差別
■ 2-TDI和HDR模式

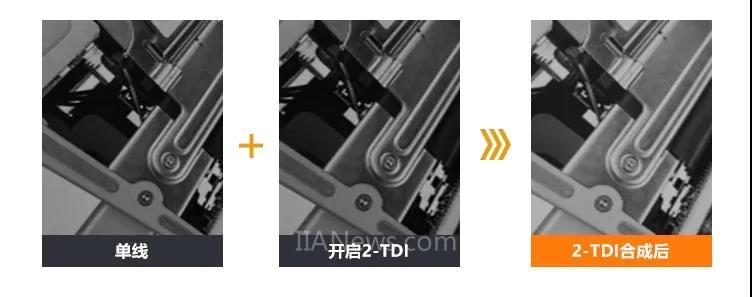

4K 2線黑白相機可以具備多種用法，如2-TDI和HDR模式。在2-TDI模式下，相機可以同時掃描兩幅相同曝光的圖，再通過TDI技術進行圖像疊加，最終能夠合成一副更明亮、更清晰的圖像。

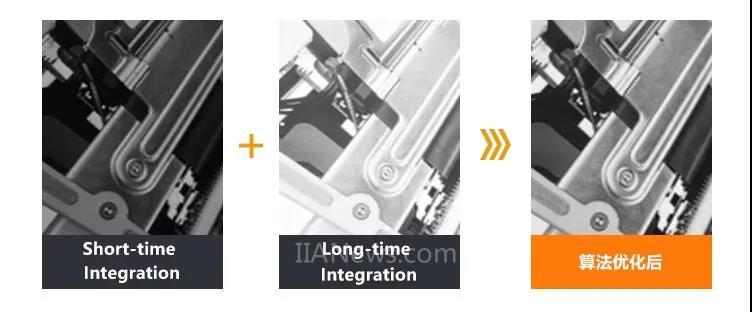

HDR模式可將兩張不同曝光的圖像進行算法優化，最終合成一副動態范圍更寬的圖像。

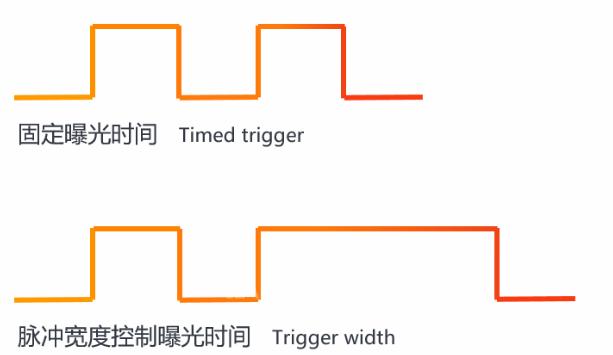

■ 脈沖寬度控制曝光
全新4K線陣相機在自動曝光/手動固定曝光時間兩種曝光模式的基礎上，新增支持脈沖寬度控制曝光，通過識別外部給予的(軟/硬)觸發信號，靈活適配外界光亮度不穩定、或需要輸出不同亮度的圖像等曝光時間不固定的應用場景，用戶可更自由地控制曝光時間長短。
■ 支持開放行高/可變行高

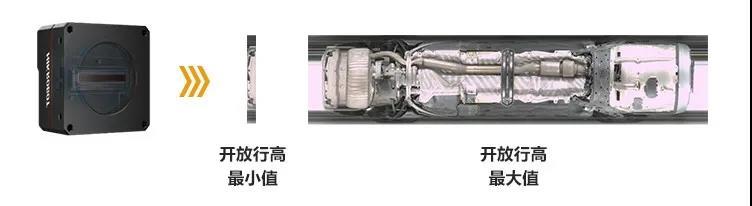

新4K線陣相機支持最大和最小行高，目前最小行高開放至32，最大行高開放至40000;客戶可直接設置相機輸出圖像的行高，無需定制。

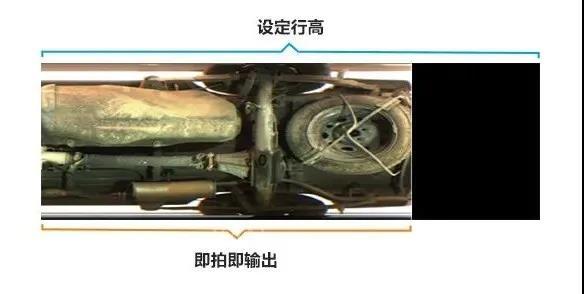

4K彩色系列還可設定幀輸出的可變行高，在老版相機設定下，出現frame timeout幀超時，且該幀的行高沒有到設定行高時，只能選擇丟棄這一幀圖像或者將這部分補黑。新版4K增加了尾幀不補黑的輸出選項，一鍵實現即拍即輸出。
■ 輕松兼容 低功耗
相機出廠標配M42-F轉接環，適配F口鏡頭;低功耗設計，黑白款功耗僅為5.78W@12VDC，彩色款預估功耗<8W@12VDC;同時，相機還具備自然風冷設計，在機身頂/底部均預留了散熱鰭片安裝孔(可額外選配)，高溫環境下顯著提升相機整體散熱性能。
■ 典型應用場景
鋰電檢測
汽車、3C等行業中的鋰電池檢測，對尺寸、缺陷等級要求較高，尤其是生產的后段工藝。4K線陣相機具備高速、高精度、高性價比的特點，針對不同的薄膜幅面和機臺速度，配合鏡頭、補光和編碼器，實現對極片材料的高清圖像采集，為缺陷檢測提供優質的圖像信息。
包裝印刷檢測
標簽印刷檢測有檢測幅面大、檢測節拍快以及對色彩還原度要求高等特點，4K彩色線陣相機配合速度編碼器，可實現對不同速度下印刷圖像的高清采集，為后臺檢測軟件提供高還原度的標簽圖像，實現印刷缺陷、墨點、漏印的檢查。此外，相機更支持SC空間校正功能，有效降低色散問題。
顯示器/面板檢測
3C行業包含屏幕檢測、印刷電路板檢測等各類應用。4K線陣相機補光方案簡易，成像一致性高。例，針對一塊iPad大小的平板，1臺線陣相機就可實現高精度、長幅面的圖像檢測，可完美替代傳統面陣方案。
