　　工業機器人已大量運用在現代企業中，其中氣壓驅動部件具有速度快、結構簡單的特點，在中、小負荷的機器人中普遍采用，但在運行中一旦發生泄漏，會造成點位控制錯誤、設備運行受阻，甚至于危及安全。本文通過使用Fluke ii900 聲學成像儀查氣壓驅動部件泄漏點的案例，幫助設備維護人員對泄漏點進行及時排查和處理，保證設備的正常運行。

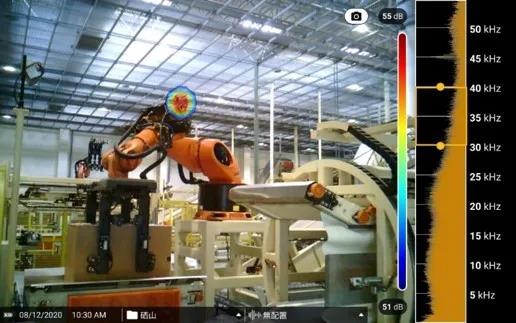

　　某生產企業流水線，工業機器人的氣壓驅動關節處有泄漏

　　現場案例

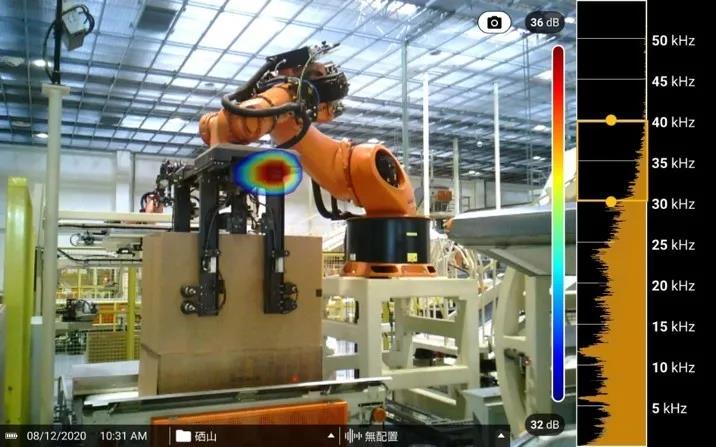

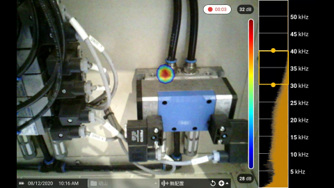

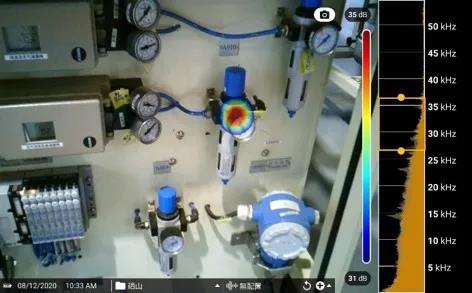

　　某大型生產企業，在流水線上有多臺工業機器人，負責原物料的開包、整理及輸送。該機器人的關節動作為氣壓驅動，壓縮空氣經由附近的專用壓縮空氣控制箱進行分配和輸送。在現場使用ii900進行檢測后發現，在部分機器人的關節處，以及壓縮空氣控制箱中(下圖)，均存在嚴重程度不一的壓縮空氣泄漏問題。該問題可能會影響到氣壓驅動的點位精確性，造成執行動作不到位，并增加對設備部件的磨損，在部分現場甚至可能會危及人員安全。

　　聲學成像儀可以測多遠?

　　聲學成像儀對于氣體泄漏檢測的靈敏度：700 kPa (約7公斤)壓力下的 150 ml/min 泄漏量，檢出距離為10米。檢測距離與現場泄漏點大小、聲強和頻段有關，對于壓縮空氣泄漏的檢測距離一般可在10米甚至更遠檢測到。

　　現場有很多噪聲，聲學成像儀會不會受到干擾?

　　Fluke聲學成像儀可以設置頻段，泄漏點的頻率一般在20kHz以上，處于超聲波范圍;而噪聲小于20kHz，準確設置泄漏的頻段，兩者是互不干擾的，ii900的觸摸屏可以方便地進行頻段范圍和位置的調整。

　　該現場的頻段設置為30-40kHz (黃色框)

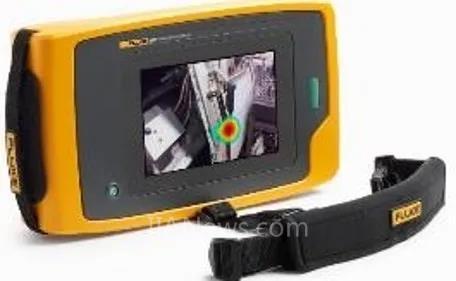

　　Fluke ii900 聲學成像儀原理

　　縮空氣泄漏時，在泄漏點因渦流會產生聲波/超聲波能量，這些能量通過空氣傳遞至聲學成像儀的聲壓傳感器陣列，在顯示屏上以可見光圖像為底、聲波/超聲波能量按照調色板顏色顯示的畫面，從圖像上即可快速對泄漏點進行排查，并可將泄漏點以JEPG照片或MP4視頻格式進行保存。
