哪里有電流，哪里就有電磁脈沖。它們可能產生極強的破壞性作用，例如對我們身邊無處不在的電子設備。這就是為什么汽車制造商需要特別驗證其產品的電磁兼容性(EMC)。更重要的是，這些車輛本身都裝有許多敏感的電子設備，因此要在專門的EMC實驗室中進行測試。不過這種實驗室的環境對人類有不好的影響，所以我們需要使用攝像機系統以在測試過程中監測所有事項。德國mk-messtechnik公司就是專門從事這一領域的佼佼者。他們在攝像系統的旋轉頭中使用FAULHABER電機，以確保遠程控制模塊可以實現精準定位。

　　“當收音機不再是車載設備中的唯一電子設備時，我們就開始考慮這方面的影響了?！眒k-messtechnik公司的創始人兼董事總經理Martin Kull博士回憶道，“隨著時間的推移，電子設備的數量穩步增長，從ABS和安全氣囊，到移動電話和導航。”各個系統之間嚴禁相互干擾，也不能損害車輛外部的其他系統。此外，它們必須盡可能地對來自外界的脈沖保持不敏感。當Kull博士還是斯圖加特大學的學生時，就開始在戴姆勒測試實驗室開展測量研究工作。類似這樣的實驗室中會產生一些極強的電磁波，遠遠超過了適用的極限值。因此，實驗室在測試過程中會被密封起來，只能使用攝像機來觀察其中的情況。“這是首次詢問和此目的相關的監控設備。但是，當時每年對這種攝像機的需求量不足100臺，這意味著較大的公司不會留意這個利基市場?！?/P>

　　Kull博士則看到了機會，他于2006年與妻子共同創立了mk-messtechnik公司。最初，這對夫婦一手包辦所有事務，例如2008年，當時美國的一家汽車制造商訂購了一套帶有20個攝像頭的系統。Kull博士回憶說：“我們自己焊接和組裝了每個零部件。能為一家全球性公司提供服務，我們倍感自豪。”隨著需求增長，公司也發展起來。2010年，他們招聘了第一批新員工;如今有60多個，因?yàn)閹缀跛衅囍圃焐潭荚谟胢k-messtechnik制造的攝像系統進行EMC測試。

　　盒式或壁掛式

　　攝像機可以固定在墻上或各種三腳架上。mk-messtechnik還提供一種被稱為“seatbox”的盒式安裝方案，這個盒子被裝在駕駛員座位上，最多可容納6個攝像機。它可以監控整個儀表板以及駕駛艙中的所有顯示屏和控制元件。電動汽車的趨勢也推動了mk-messtechnik公司的發展，因?yàn)橄啾葍?nèi)燃機汽車，電磁兼容性對電動汽車而言更為重要。此外，用于火車、飛機和輪船的電子設備也必須經過EMC測試。

　　Kull博士來自擁有斯瓦比亞發明家傳統的家庭。“我的愛好是模型建造，從記事起我就對在陸地、海洋或空中移動的任何事物著迷。盡管我的專業領域是電氣工程，但對機械方面也一直非常感興趣?！眒k-messtechnik的產品開發過程也從Kull博士的雙重才能中受益：“從2008年開始，我們收到越來越多的對遙控壁掛式攝像機的要求。以此為基礎，我們在尺寸、重量和控制方面探索出最佳的解決方案。”

　　Kull博士致力于以最少的硬件和軟件以及開發費用來實現功能最大化。例如，mk-messtechnik用諸如陽極氧化鋁管等常見的標準零件作為外殼。這看似簡單，但其實是由各個零部件之間的精細平衡相互作用才產生的定制解決方案：“例如，在設計印刷電路板時，對外殼的考量也很重要，這樣才能避免后期調整。”

　　程序、遙控和紅外

　　這家位于Notzingen的公司也不會回避復雜的組裝工作，而是將必要的組件都連接到印刷電路板上?！坝袝r(shí)我們每周會組裝一百多種印刷電路板。”Kull博士解釋說，“關鍵在于生產周期和更換工具所需的時間。使用通用軟件不可能達到我們想要的速度。因此，我們自己為自動貼片機編寫了數據處理程序。最終我們將每塊印刷電路板的生產周期從幾分鐘減少到大約5秒?！?/P>

　　為了簡化EMC測試過程，該公司在產品系列中增加了可旋轉安裝的遙控?cái)z像機。它們最初僅用于壁掛式安裝。但是，移動系統對可調式產品的需求也很快增長?！耙虼?，我們不得不從完全不同的角度來處理機械穩定性問題。我們的系統非常堅固，但是當裝有800克攝像機適配器的支架跌落時，或是該適配器旋轉得太猛，那么材料可能會受到損壞。我們通過一種摩擦聯軸器解決了這個問題?！?/P>

　　mk-messtechnik的攝像機不僅監控車輛的電子設備，還能監控?zé)崽匦浴Ｔ摴鹃_發的opto-LWIR紅外攝像機就是一例。測試期間產生的電磁場具有一定的火災隱患。極強的電場可能導致測試對象或系統的零部件過熱。正如Kull博士所述，在測試電動汽車時還會產生其他熱源?！霸跍y試臺上，電動汽車以能量回收的方式為電池充電。當電池充滿電時，車輛制動器則會激活。制動器可能會過熱，在最壞的情況下甚至可能燃燒。安裝測試臺的費用達到數千萬，被測試的原型車的價值更是不可估量。使用紅外攝像機進行監控可以通過及時干預來保護它們。”由于開發了這個產品，mk-messtechnik獲得了2019年埃斯林根(Esslingen)創新獎提名。

　　用于精準定位的微型電機

　　為了確保攝像機能夠精準定位，mk-messtechnik使用了FAULHABER的驅動系統?！拔覀冊诮Ｖ袦y試了很多伺服電機和電機，但它們不夠精準或不夠堅固。而在FAULHABER，我們終于找到了合適的電機?！?/P>

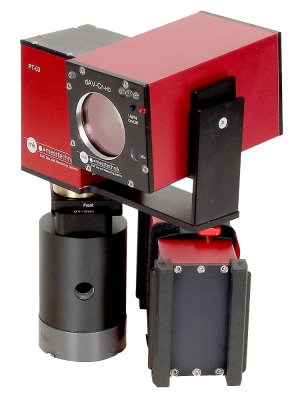

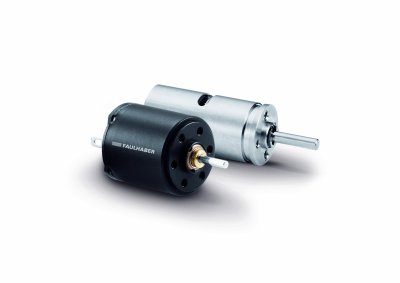

　　在定位攝像機的旋轉/傾斜頭中，帶有貴金屬換向器的兩個1516…SR系列直流微電機與15/8系列正齒輪減速機(傳動比900:1)配合使用?！捌鸪跷覀儑L試了500:1的傳動比，但是太快了。盡管旋轉頭在900:1傳動比下旋轉得更慢，但它可以移動更大的重量，并且具有最佳的電氣屏蔽性。”高效率是選擇該驅動系統的另一個原因，因?yàn)樾D(zhuǎn)所需的動力由攝像機的電池提供。在實際生產中，除了攝像機模塊和驅動系統是外包，mk-messtechnik自行開發和制造了整個系統，這讓客戶受益，正如Kull博士強調的那樣：“當任務變得復雜，或是需要進行個別修改時，能夠自己開發和制造產品的這種能力使我們可以非常靈活地做出反應。對我們來說，沒有不可能完成的任務——至少不在物理學范圍內?！薄?/P>
