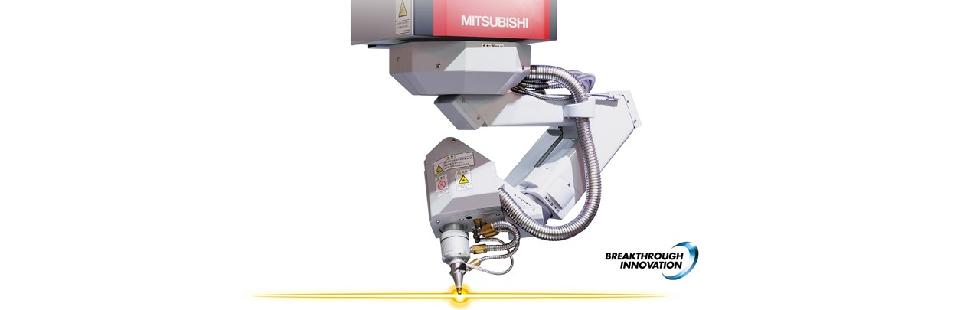

三菱電機三維CO2激光加工機——ML3122VZ系列，是激光加工機中的多面手：能夠?qū)崿F(xiàn)三維成型鈑金的高精度加工，不僅可以承擔焊接任務，在激光切割的領域更是應對自如。ML3122VZ10機型在市場需求多變、加工要求復雜的現代制造領域中，受到眾多客戶的青睞。

高精度、高速度、高靈活性的典范

　　三維切割與焊接的利器 ML3122 VZ系列

　　本期針對客戶有關日常使用中遇到的一些維護問題，以及如何解決這些問題提供常規操作建議，為客戶排憂解難。

日常保養：定心
操作規范

　　定心對加工品質起到至關重要的影響。定心不良，加工斷面會出現方向式的不良，甚至無法加工?？梢哉f：定心的準確性直接影響加工品質。

圖 1

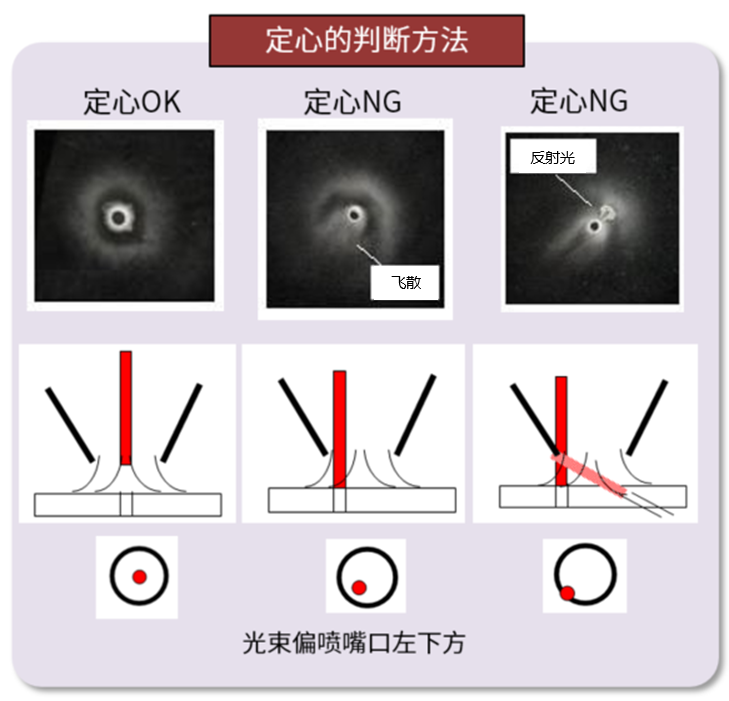

　　如何判斷定心是否良好（參照?qǐng)D2），我們看到當亞克力板的定心氣霧非常均勻的以圓心擴散，此時定心沒有問題（圖2左）。

圖 2

　　當氣霧飛散（圖2中），此時激光束相對噴嘴口偏左下的位置，我們需要通過加工頭定心螺絲將噴嘴向左下方移動，完成定心。

　　當激光束更偏的情況（圖2右），相對氣霧的形狀出現完全不規則形狀?？梢愿鶕?jù)氣霧方向大致判斷位置關系。當然這里要注意激光束是固定的，此時調整定心是通過定心螺絲調整噴嘴的位置，最終達到激光和噴嘴同心。

圖 3

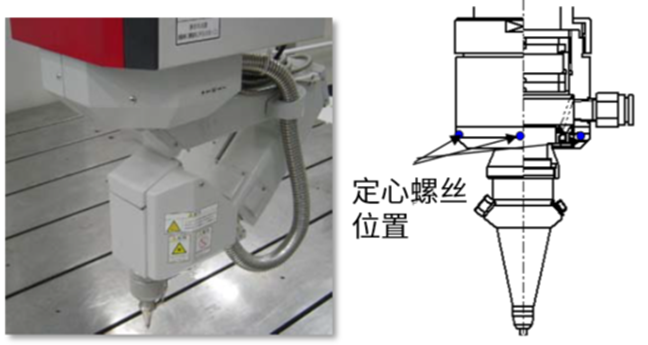

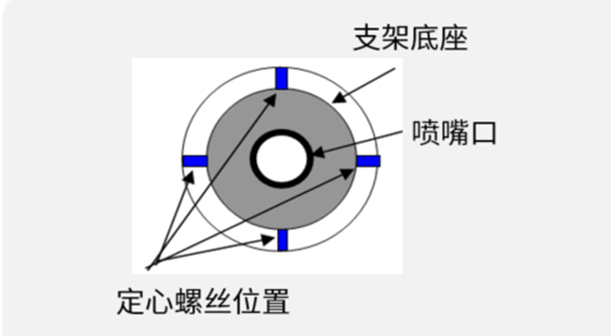

　　光束的位置無法調整，通過定心螺絲移動噴嘴口的位置，保證光束和噴嘴口中心一致。

日常保養：對焦
操作規范

　　對焦對于加工來說也起到重要的作用，焦點不確定，加工機內的標準加工條件無法正常使用。

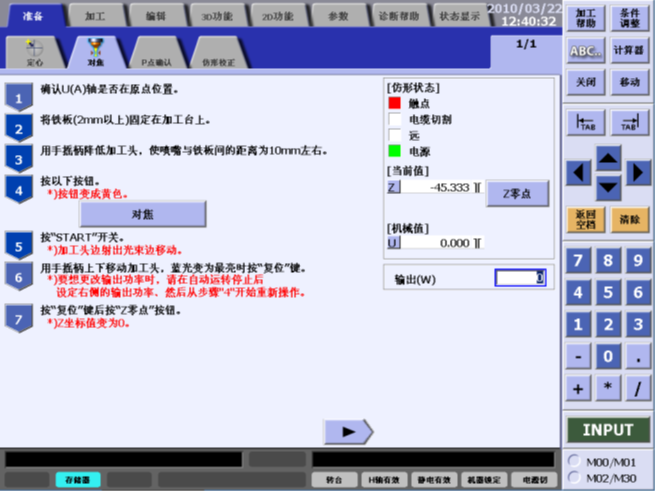

圖 4 加工機對焦畫面

　　確認焦點的目的: 聚焦鏡初始焦點正確，保證標準條件能夠正常使用。

圖 5

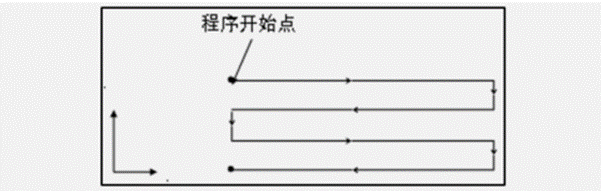

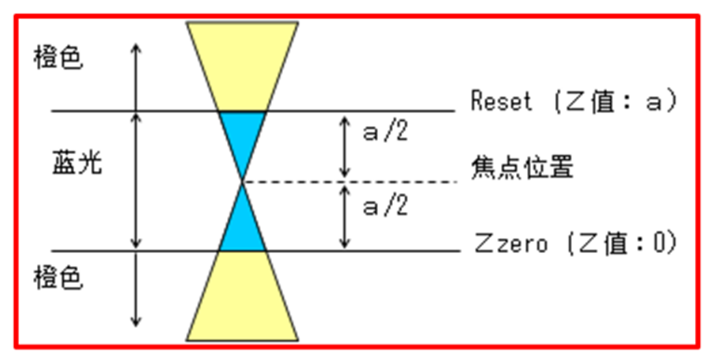

　　對焦的原理說明，越接近焦點位置，鐵板材料氣化現象越劇烈（產生藍光），遠離焦點是為黃光。通過這樣的特性我們可以找到兩個黃藍交界點，判斷焦點的位置。實際對焦時，加工機程序會按照?qǐng)D中曲線路徑進行激光照射，通過上述原理我們?cè)谝苿?dòng)過程中找到兩個黃藍交界點，定位焦點位置。

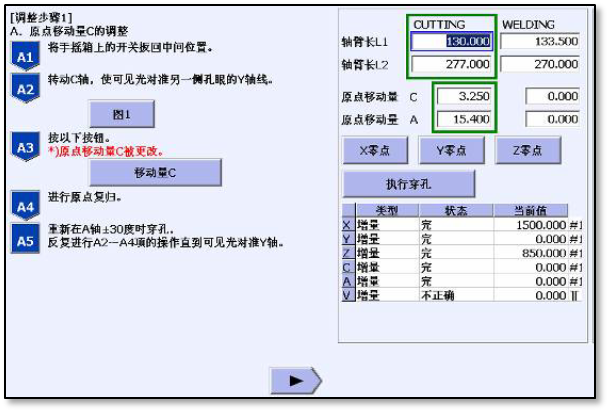

圖 6

　　對焦過程中，切割頭會根據程序路徑移動，通過移動途中上下移動Z軸尋找焦點位置。

　　| 小竅門 人眼睛觀看光進行判斷都會有誤差。這里給大家介紹個小竅門，因?yàn)榧庸ね哥R和加工頭都是標準配件，規格也是統一，我們可以按照鏡片安裝治具的刻度，將鏡片固定在刻度5.5的位置。即焦點位置，就可以保證穩定加工。

圖 7

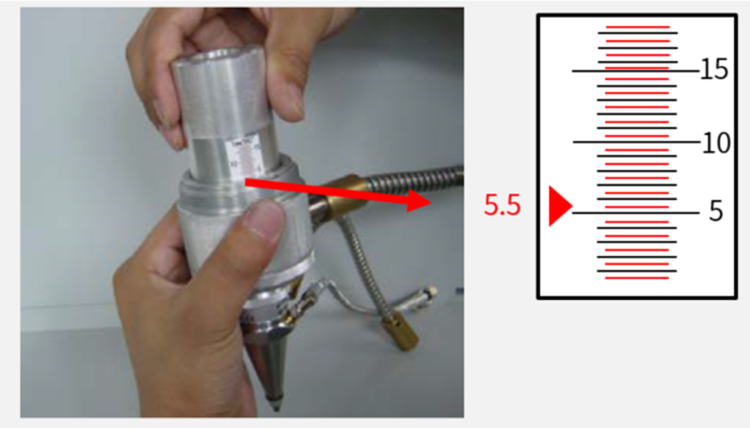

　　對焦如操作不嫻熟，或者遇到無法找到明顯藍光，可將刻度調整到治具5.5的位置。

日常保養：P點確認
操作規范

　　確認P點的目的:保證加工頭在聯動旋轉時，任何角度都能保證激光束在同一點，切割尺寸保證一致，不發生旋轉錯位。

圖 8 加工機點確認畫面P

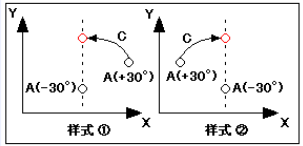

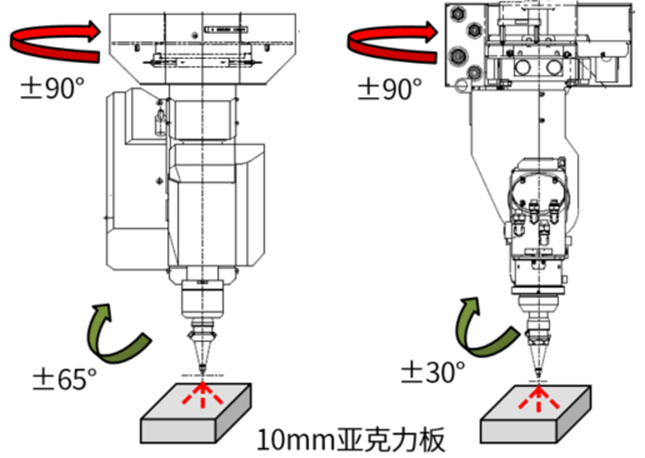

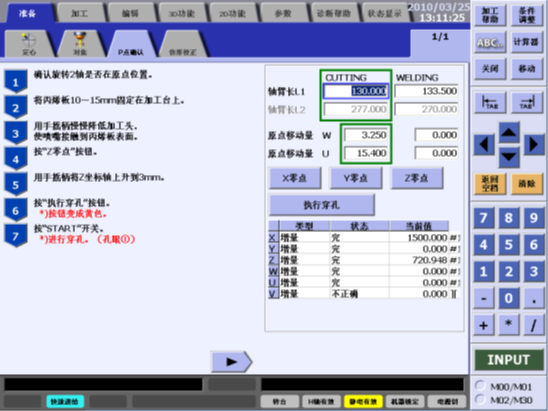

　　在VZ10里通過P點確認可以判斷光路是否正常，VZ10的P點判斷方法較為簡單，移動W軸±90度，移動U軸±65度在亞克力板上確認孔位。
　　VZ20確認P點則操作步驟較多，根據以下畫面提示進行操作：

圖 9

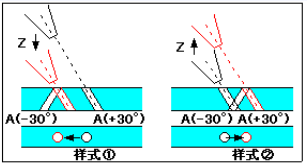

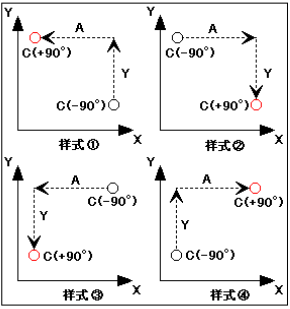

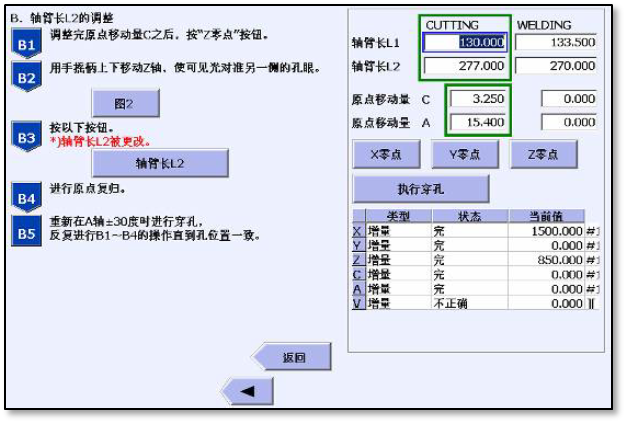

　　VZ20的p點和VZ10類似，也是通過亞克力板確認孔位重合性，但是是C軸旋轉±90和w軸相同，A軸移動±30，這里和VZ10不同，VZ20可以通過軟件參數修改各軸的聯動補償值校正，校正后實現各軸聯動平衡，達到無論軸如何旋轉加工頭保證激光輸出都在一點。

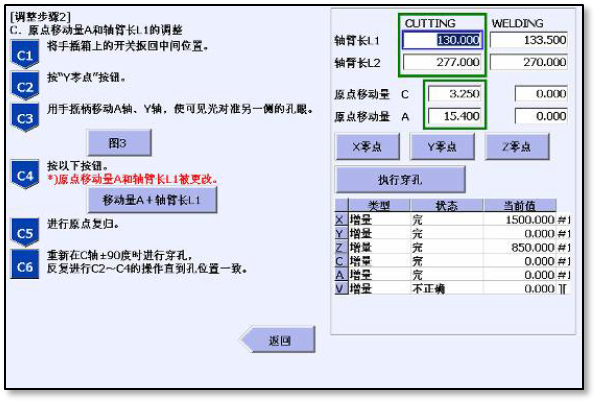

圖 10

圖 11

圖 12

　　正確維護操作是設備長期穩定運行的關鍵，也是VZ系列持續而長久正常加工的保障。三菱電機VZ系列，可以運用于一般鈑金切割，精密鈑金切割，也可以運用于拼焊、疊焊及不同金屬材料間的焊接（如箱柜焊接），還有半導體行業的石英玻璃等非金屬材料。
