PROFINET協議是基于工業以太網的一種工廠自動化的通信標準。它包括了諸如圖爾克的多協議I/O模塊系統和控制器，以及帶PROFINET主控制器之間的整個數據交換。從這個功能角度來看，PROFINET被認為是PROFIBUS現場總線協議的繼任者。

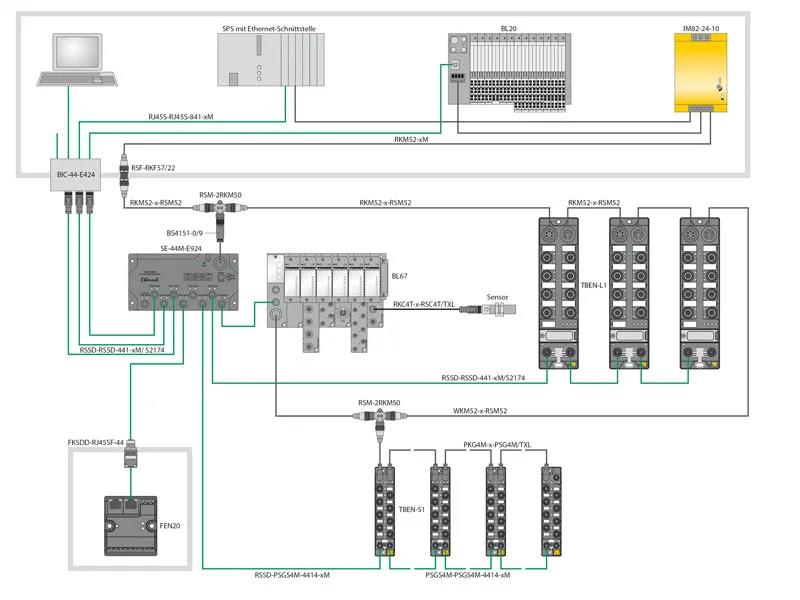

　　系統概覽 (上圖) 幫助您了解網絡架構和各類I/O及網絡組件。系統概述提供了網絡體系結構和不同的I/O和網絡組件的初步印象。連接可以通過線性、星形和樹形結構實現，也可以通過冗余環拓?fù)?MRP)實現。

　　過程自動化集成
　　化工和制藥廠必須盡其所能地保護工廠不受停機影響，因此對I/O系統提出了特殊的要求。工廠的許多地區都存在爆炸的危險，連續生產過程的中斷可能造成巨大的經濟損失。

　　為了防止這種情況的發生，現場的控制器和I/O模塊通常是冗余設計的，即如果設備或連接失敗，則啟動備份解決方案。

　　系統冗余

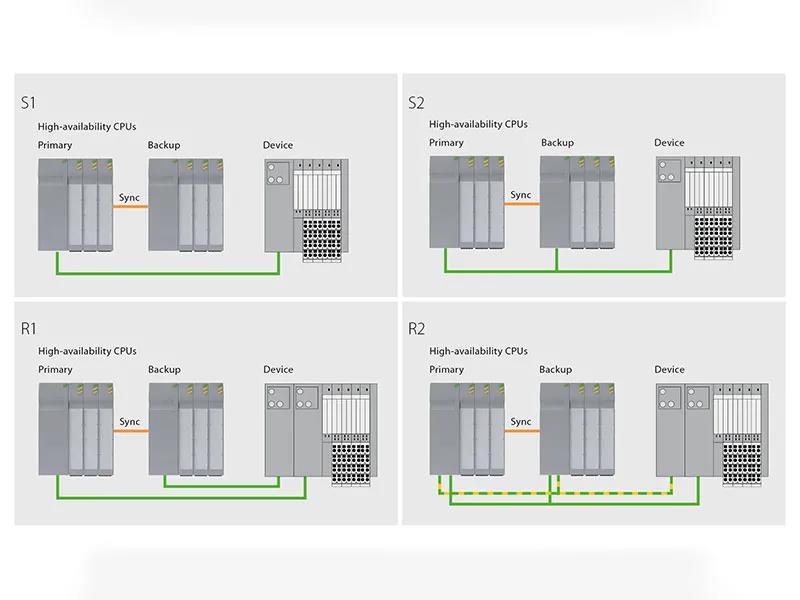

　　為一個帶有系統冗余的新PROFINET標準，為流程自動化行業的公司提供了更大的投資安全性。如果控制器和現場設備僅通過一個連接(S1)通信，則不會實現冗余。

　　但是，如果Profinet設備支持與主控制器的通信關系，并通過這個連接支持主控制器的備份，則將其分類為S2。這是最常用的系統冗余形式。如果主控制器失敗，物理備用雙機將被激活。

　　來自Turck的I/O設備已經可以維護到兩個獨立控制器的所需邏輯雙重連接。因此，TBEN-L5-8IOL是首個具有IP67保護的IO-Link主模塊，支持PROFINET S2系統冗余。

　　只有在R1或R2系統冗余的情況下才能實現可用性最大化。這涉及在冗余通信接口的現場設備上的附加實現，并與遠程I/O一起使用。R2及其四路連接代表了復雜性的高級別。

　　智能結合IO-Link

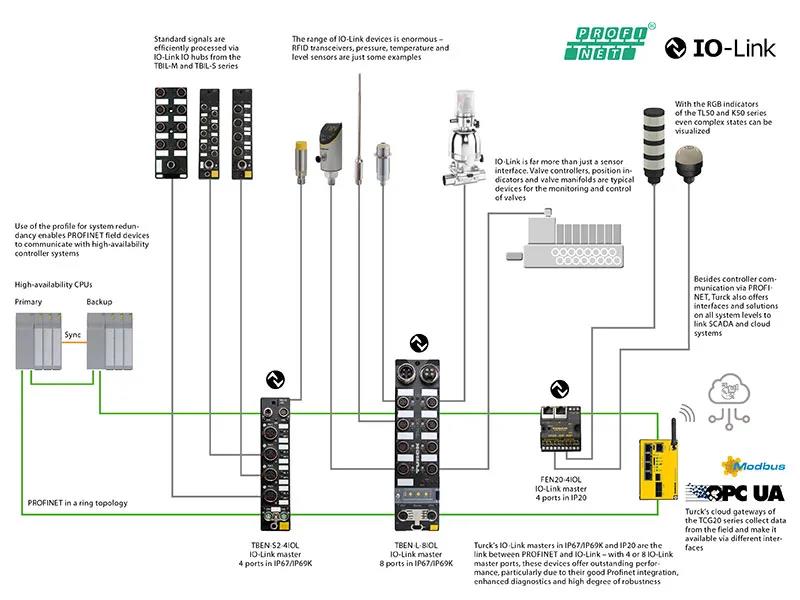

　　PROFINET系統冗余擴展現在使工業以太網的優點也可以用于流程工業。Turck更進一步，在高可用性系統中集成了IO-Link。并顯示了系統架構可能的樣子沒有什么能阻擋智能現場設備的端到端數字連接，比如位置指示器、閥塊、傳感器或I/O集線器。在安裝時間方面，IO-Link是高效和直接的，因?yàn)閿?shù)據和電源是通過一根未屏蔽的標準電纜傳輸?shù)?。下文中，我們講PROFINET有何優勢。

（轉載）
