功能概述
　　在車床加工中如更換加工件，其Z向長度發生變更，按照以往方式必須對所有刀具Z向進行再次“對刀“。導致工作效率低下，增加操作者的負擔。使用工件坐標系偏移功能可以輕松解決以上顧慮。

　　什么是工件坐標系偏移功能？

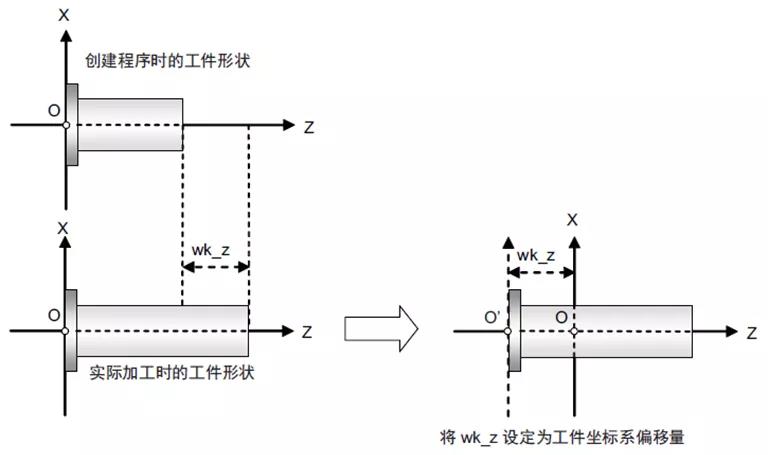

　　工件坐標系偏移分為手動方式和自動方式，本期主要是介紹手動設定。更換“工件”后只需對基準刀具進行長度測量，將偏移數據設定至“工件偏移量”，其它刀具長度補償會自動偏移相同距離。

圖1

操作步驟

　　第一步
　　點擊按鍵“MONITOR”→“T管理”進入圖2頁面設定基準刀具信息。設定完成后調用當前設定的基準刀具，進入下一步測量。如果不進行基準刀具登錄，接下來無法進行測量，會報“設定錯誤”警告。

圖2

　　第二步
　　點擊按鍵“MONITOR”→“W測量”如下圖3，設定偏移值。

圖3

　　第三步
　　自動計算差值寫入“工件偏移量”，如下圖4。

圖4

　　注意事項
　　1.調取刀具后移動軸“測量位置”才會有數值顯示。否則一直為“0”。
　　2.只有在在手輪、手動、快速進給方式下才可以進行偏移測量。
