橋梁架構監測
應用領域：測地學/建筑學
應用類型：監測
01、應用案例描述
在美國新奧爾良Hury P.Long 橋拓寬項目中，有一部分這樣的工作：在岸上制造兩座長528英尺、重達2700噸的鋼制橋梁桁架，然后用船運輸至橋下，將其吊起130英尺，安裝在橋上。HNTB公司負責該項目的基礎設施解決方案。

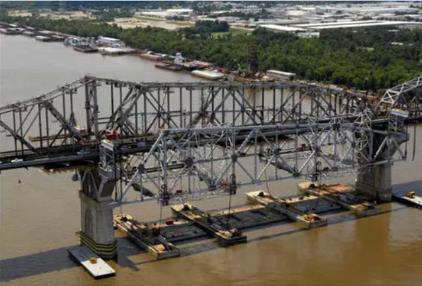

Huey P.Long Bridge
密西西比河
該公司需要一個實時、遠程監控系統，在桁架的運輸、吊裝和安裝過程中，測量其變形。以消除桁架的超限應力或屈曲現象。這個遠程監控系統是通過Applied Geo-Mechanics,Inc.(應用地球力學公司)合作開發的。
該系統總共使用了10個激光測距傳感器(每個桁架上5個)，來測量平面外桁架的形變。所有的傳感器都以硬連線的方式，連接到一個數據記錄器上，并將測量數據傳輸?shù)綐蛎嫦屡溆卸鄠€(gè)顯示面板的筆記本電腦上。數據持續傳出，大約5秒更新一次，并不斷進行審查。
升降機的控制決策是基于桁架傾斜和變形的圖示下達的，這些圖示是用以監測實時的桁架傾斜/撓度測量的。

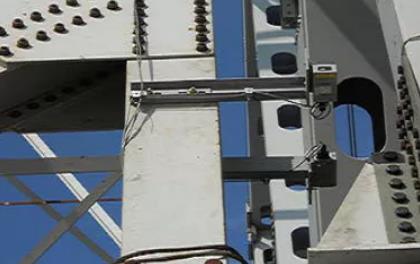

桁架上已安裝好的傳感器
小百科:一起來了解什么是桁架?
一種由桿件彼此在兩端用鉸鏈連接而成的結構。桁架由直桿組成的一般具有三角形單元的平面或空間結構，桁架桿件主要承受軸向拉力或壓力，從而能充分利用材料的強度，在跨度較大時可比實腹梁節省材料，減輕自重和增大剛度。
可分為平面桁架和空間桁架。屋架或橋梁等空間結構是由一系列互相平行的平面桁架所組成。若它們主要承受的是平面載荷，可簡化為平面桁架來計算。
基于激光的檢測系統對升降機的操作至關重要。項目工程師能夠?qū)崟r(shí)使用它，以確切地了解升降機發生了什么，從而能夠在不放慢操作速度的情況下“動態”調整桁架的姿態。
據HNTB的副總裁兼橋梁集團總監約翰·布雷斯汀介紹，該系統該能在桁架側向劃入軸承上方位置時監測桁架，而監測桁架的重要性相比于抬升桁架，可以說是有過有而無不及。
02、產品優勢
●在可見的激光束的輔助下，安裝流程簡便●免費軟件，只需簡單的配置
●可在最大的溫度范圍(-40℃至+60℃)內操作
●反射面量程可達500米，自然表面量程可達100米
●精度度+/-1mm;重復精度+/-0.3mm
●免維修運行
03、虹科激光測距傳感器—解決高精度應用要求
得益于清晰的產品組合，選取一款合適的虹科激光測距傳感器是非常簡單方便的。虹科的傳感器為客戶提供了許多的功能，并且這些功能都是作為標準集成在每臺設備中，包括：各種通訊接口如SSI、RS-422/485、RS-232和2個數字輸出。
此外，還可以選擇工業以太網接口PROFINET、EtherNET/IP EtherCAT，并且所有的設備都具有IP65的防護等級，且重量不到500克，給人們留下了深刻的印象!
除此之外，特別值得一提的是，我們的儀器不僅可以在500米的測量距離上到達±1㎜的精度，并且即使是在最極端的條件下，也能保持良好的性能，DPE、DEN和DEH等類型的傳感器都可以做到這一點。
此外，DAE、DAN和DBN類型的傳感器的性能也同樣十分優秀，但它們更適用于測量距離在500米內或?qū)Τ杀久舾械捻?xiàng)目。

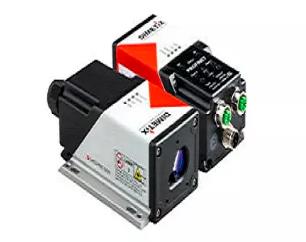

D系列激光測距傳感器

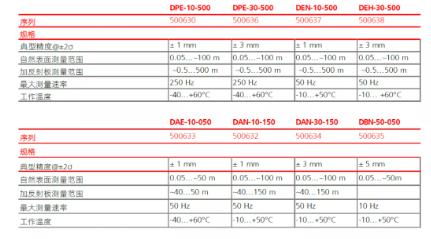

D系列激光測距傳感器的性能參數
