如今電子產品發展迅猛，品牌廠商們推新速度加快，產品生命周期縮短，所要求的交貨周期也不斷被壓縮。實現生產流程自動化和提高質量也成為了電子產品行業的兩大亟需解決的問題。
然而，使用人工來處理元件檢測等問題也容易引起誤判，減慢生產線速度。有些高新技術由于過于復雜、耗時和成本昂貴而難以被廣泛使用。如何找到方便、高效、高性價比的解決方案并對癥下藥，成了電子行業廠商當下十分關注的問題。

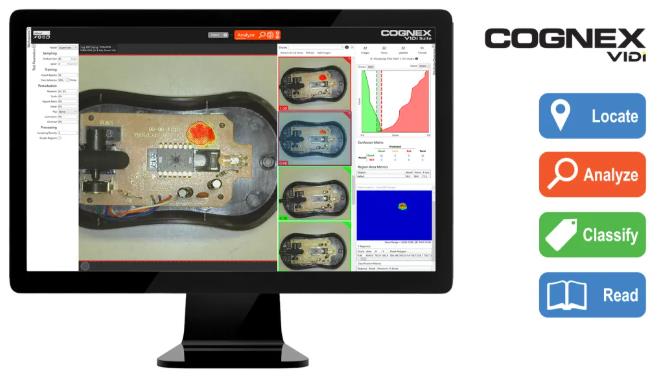

康耐視VisionPro ViDi是首款基于深度學習技術的圖像分析軟件，經過專門設計，能夠解決電子產品行業棘手的元件定位、外觀檢測、分類和字符識別應用。VisionPro ViDi提供像人類一樣的檢測功能以及機器系統的速度和可靠性，是一款可現場維護的軟件，使用戶能夠在現場輕松訓練新的元件和缺陷類型。今天就來介紹三個電子行業生產過程中常見問題的解決方案：

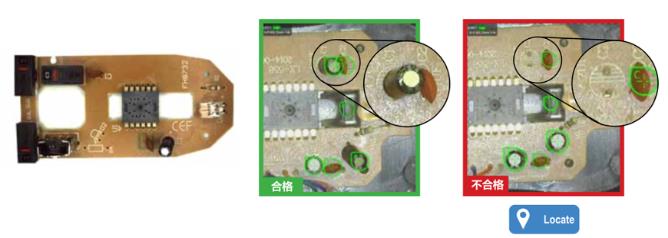

1、印刷電路板裝配驗證
#挑戰
最終裝配驗證過程中，制造商需對PCB進行檢測以確保LED、微處理器和其他表面貼裝器件的存在性和正確放置。微妙的光線對比度、視角和方向變化還是由于金屬表面上的眩光，輕微的外觀變化會使自動化檢測系統陷入混亂。機器視覺系統難以將緊靠在一起的元件區分為獨立的元器件。使用基于規則的算法編程進行檢測十分耗時且容易出錯，同時也給現場工程師帶來了維護挑戰。人工檢驗則無法滿足高速處理需求。
#解決方案
VisionPro ViDi軟件提供可現場維護的解決方案。ViDi藍色-定位工具可基于標注為“合格”的元件圖像集學習識別元器件，構建這些元器件正常外觀的參照模型。該工具能夠基于元器件的尺寸、形狀和表面特征概括元器件的區別性特征，學習它們的正常外觀以及它們在印刷電路板上的一般位置。在檢測過程中，即使元器件外觀存在變化，ViDi藍色-定位工具也能夠分析印刷電路板的所有相關區域，識別和計數元器件。通過這種方式，該工具可確定元器件是存在還是缺失，并且能夠區分印刷電路板是否正確裝配。

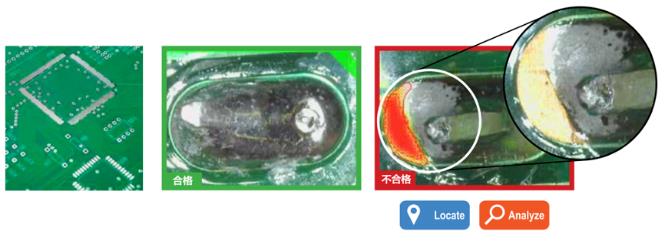

2、阻焊劑檢測
#挑戰
制造商必須將阻焊劑干凈利落地涂到裸板上，以確保在安裝鼠標二極管等元器件時不會干擾它們的電氣連接。即使是阻焊劑中的較小缺陷，也可能會引起線路斷路、短路以及其他電氣問題。這些缺陷會因尺寸、形狀和鏡面反射眩光導致外觀變化各異，通常難以通過編程來實現自動化檢測。
#解決方案
VisionPro ViDi軟件能夠快速識別二極管上的阻焊劑。ViDi藍色-定位工具可基于一組具有代表性的阻焊劑圖像進行訓練。檢測過程中，即使存在因鏡面反射眩光引起的變化，藍色-定位工具也能可靠定位PCB上的阻焊劑。在檢測的第二階段，制造商必須對阻焊劑進行異常檢測。通過在監督模式下使用VisionPro ViDi紅色-檢查工具，用戶可以基于一組帶有缺陷標記的具有代表性的已知“合格”阻焊劑和“不合格”阻焊劑圖像對工具進行訓練。
基于這些圖像，VisionPro ViDi軟件還可以學習鼠標二極管的自然紋理以及阻焊劑的正常外觀。在驗證測試階段，制造商可將額外的圖像添加到訓練圖像集中，以優化模型。在訓練和驗證階段，制造商還可調整各種參數，確保該軟件充分考慮各種外觀變化，可靠地檢測出存在阻焊劑缺陷的所有二極管。
3、外殼外觀檢測
#挑戰
無論是在元器件層面還是在包裝和外殼層面，外觀檢測都十分具有挑戰性。即使刮痕、凹痕和其他外觀缺陷可能不會影響功能，也會影響成品質量和消費者感知，有些外觀缺陷可能成為客戶拒收產品的理由。因此，制造商需要對檢測系統進行訓練，以識別特定的缺陷，并將它們與微小瑕疵區分開來。
#解決方案

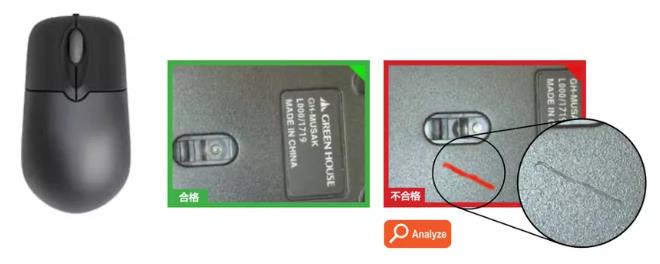

通過在監督模式下使用ViDi紅色-檢查工具，工程師可以對VisionPro ViDi軟件進行訓練，以識別如刮痕等特定的缺陷，并且容忍無關緊要的異常和變化。紅色-檢查工具經過優化后，能夠處理低對比度或采集質量不佳的圖像。例如下面的圖片描繪了ViDi紅色-檢查工具如何分析合格鼠標和不合格鼠標的圖像。在檢測過程中，該軟件能夠?qū)в袊乐毓魏鄣膱D像表征為缺陷，并且識別和忽略微小的外觀瑕疵。
看完以上3個電子行業極具代表性的案例及其解決方案，不知有沒有讓困擾你的相關問題迎刃而解
