本期導讀

　　隨著國內制造業的升級，越來越多傳統單機設備需要提高設備自動化效率，擺脫設備孤島，實現設備聯網，遠程監控，遠程運維，按需加工的要求。貼標機作為經典傳統單機設備，也需要串聯更多伺服提高貼標效率與貼標復雜度，串聯MES系統與數據庫實現按需生產與遠程運維的功能，同時成本要求嚴格。

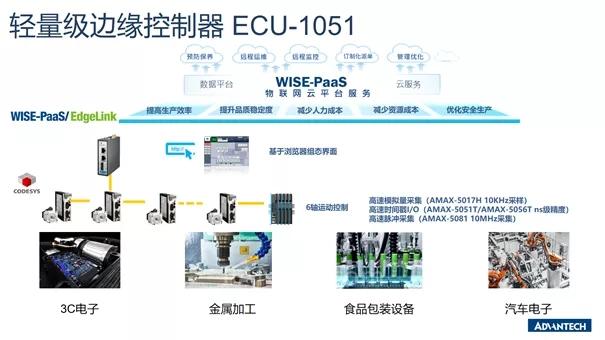

　　基于此，研華推出ECU-1051輕量級邊緣控制器，可以作為智能貼標機系統中的控制核心。

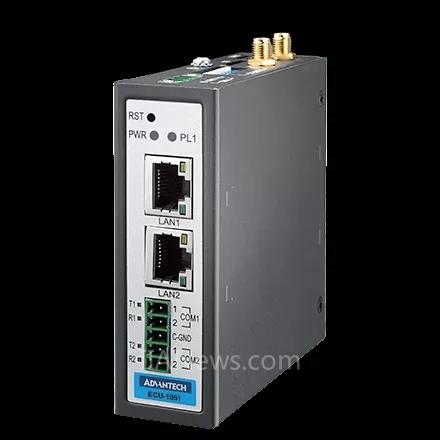

　　ECU-1051使用ARM架構，TI CortexA8 600MHz CPU，搭載CODESYS 3.5軟PLC內核以及Edgelink邊緣網關軟件;可以實現6軸運動控制，EtherCAT分布式插片式I/O擴展，同時實現信息化的設備聯網，遠程運維，多協議對接及數據庫、云平臺對接功能;

　　基于PLC工程師友好的開發環境，允許PLC工程師完成自動化控制以及快速配置信息化接口，文檔讀寫，遠程運維配置等功能，助力PLC方案無阻力升級轉型;

　　ECU-1051也支持基于Web網頁發布的組態界面，只需搭建網絡環境，就可以通過筆記本電腦，工業電腦，安卓平板等設備中的瀏覽器登錄訪問，輕松實現在線巡檢及遠程監控功能。

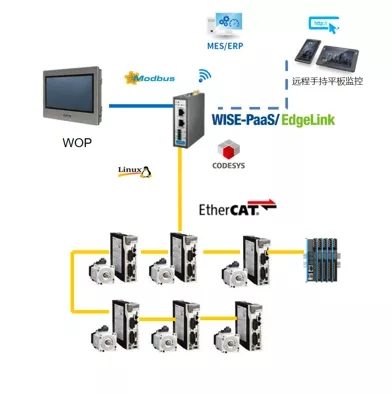

　　方案架構

　　方案需求

　　●PLC語言編程：傳統貼標機設備制造商以PLC編程背景工程師為主，開發環境需要使用IEC 61131-3國際標準編程方式。

　　●多軸控制：貼標機需要控制六軸運動控制，實現更加復雜動作以及更高的貼標效率。

　　●手持操作：連接無線網絡即可實現對貼標機的遠程操作及監控。

　　●信息化：串聯MES數據庫，遠程維護，也可以將貼標機串聯到工廠信息化系統中做全局監控。

　　方案配置

　　控制器：ECU-1051 TI Cortex A8 600MHz CPU

　　控制軟件：研華CODESYS V3.5

　　信息化軟件：研華EdgeLink

　　I/O模塊：AMAX-5000EtherCAT插片式I/O

　　方案優勢

　　●研華CODESYS支持IEC61131-3國際標準PLC語言編程，客戶工程師快速上手。

　　●ECU-1051支持EtherCAT總線，可以支持EtherCAT多軸運動控制及分布式EtherCAT I/O。

　　●研華CODESYS支持基于瀏覽器的組態界面，客戶只需將手持器與ECU-1051串聯同一網絡，瀏覽器即可監控及操作設備動作，也可以通過組態屏本地化操作。

　　●研華EdgeLink允許設備串聯數據庫及MES系統，實現設備全局監控，遠程運維，派單生產。
