TS8標準機柜自帶一塊大安裝板，通過底部滑動導軌，可以實現25mm模數前后移動，根據元器件厚度尺寸與操作的便利性確定安裝板的最終固定位置?；旧峡梢詽M足絕大多數需求。如果客戶需要在機柜內同時安裝19英寸設備(例如工控機等)，并且要方便檢修與維護。如何合理的利用TS8機柜內部空間，節約費用，19英寸搖架就是解決之道。

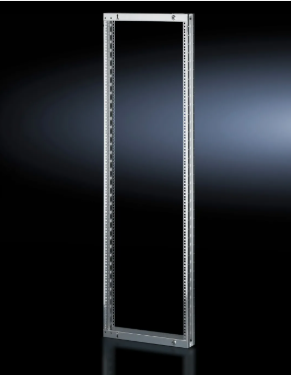

　　19英寸搖架，大型

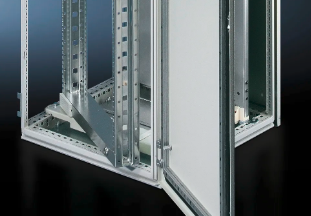

　　19英寸搖架在單門機柜

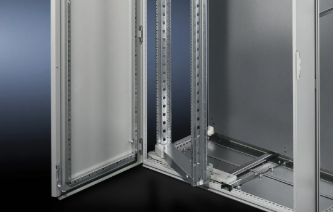

　　19英寸搖架在雙門機柜

　　通過在機柜內部的三種不同安裝位置與130°或180°鉸鏈的配合，配套附件搖架門限位器與滑動導軌支撐重型設備，提供完整的解決方案。

　　19英寸搖架在機柜內部安裝有三種不同的位置

　　★ TS 搖架 ★

　　分類與承重范圍

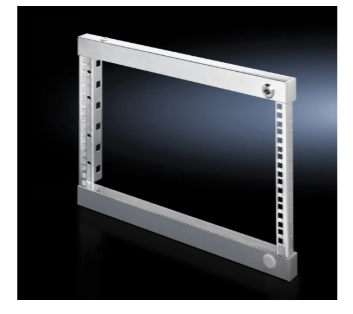

　　小型搖架，適用于機柜

　　寬度：600,800mm

　　高度：3-18U

　　承重：150-500N

　　鉸鏈：130°

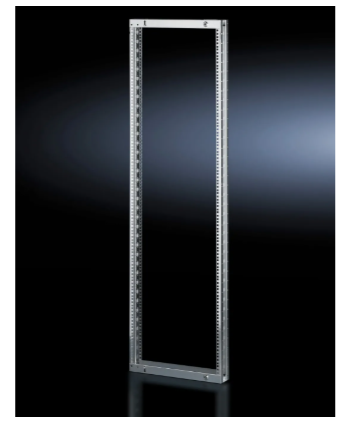

　　大型搖架，不帶護板，適用于機柜

　　寬度：600,1200mm

　　高度：22-45U

　　承重：800-1500N， 鉸鏈：13

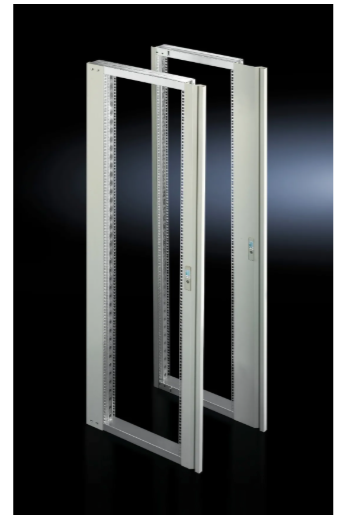

　　大型搖架，帶護板，適用于機柜

　　寬度：800mm

　　高度：22-45U

　　承重：800-1500N

　　鉸鏈：130°或180
