工藝介紹

　　隨著智能電子產品的迅速發展(尤其智能手機、耳機等智能產品)，以及消費市場的不斷擴大，人們對于其品質的訴求也越來越高。揚聲器作為智能電子產品不可或缺的一部分，其品質的好壞直接在感官上影響著消費者對產品的認知。

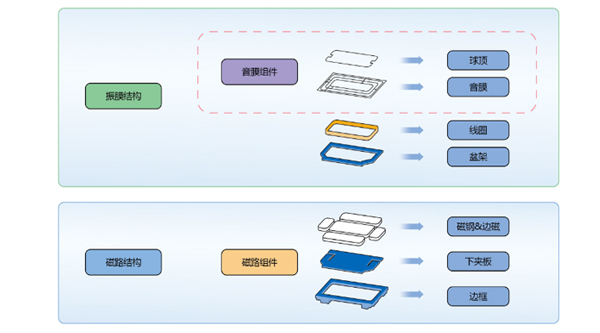

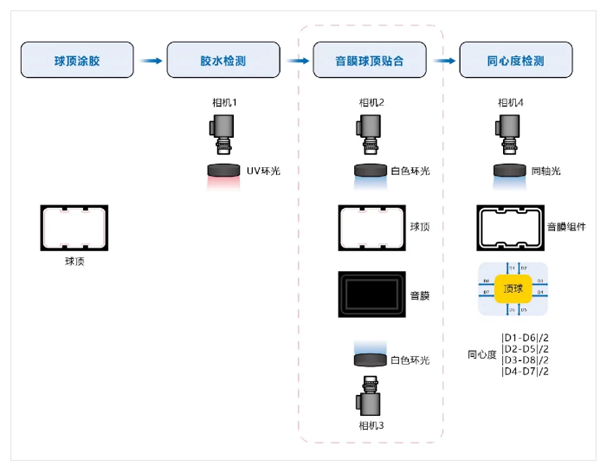

　　音膜球頂對位貼合作為揚聲器組裝工藝的關鍵部分，其組裝的品質和效率更直接影響著揚聲器的品質及產線效率。

課題

　　因拍攝確認造成的設備停頓，節拍難以提升

　　以往工件在抵達拍攝點位時，需停止移動，等待視覺成像、控制器運算、以及最終調整的輸出完成后，再進行下一步運作，整體節拍難以提升。

　　受平臺精度影響，可能發生對位失敗

　　平臺精度與最終對位精度之間會有誤差，且固定在平臺上的工件，在平臺移動過程中發生位置偏移，或者移動過程中工件變形，導致標記位置發生偏移，都會影響對位精度。

解決方案

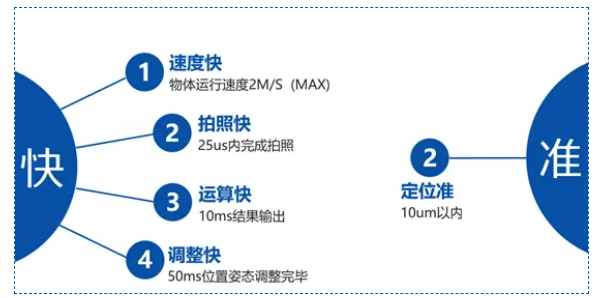

　　1. 通過飛拍技術，大幅提升生產節拍

　　利用歐姆龍機械自動化控制器NJ/NX系列內置的飛拍技術，以及高速圖像處理系統FH系列，解決了高速移動中拍照位置的準確性以及圖像的快速讀取和處理，減少了因拍攝確認造成的設備停頓，促進了設備工藝的升級。

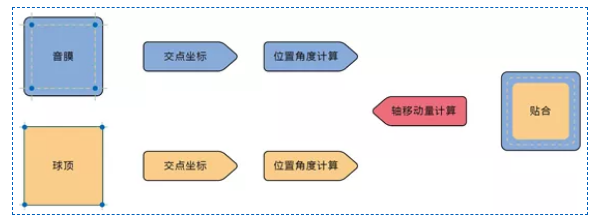

　　2. 通過對位技術，實現高精度貼合

　　通過歐姆龍圖像處理系統FH系列獨特的對位算法，結合飛拍技術多位置的精準觸發以及穩定的打光成像效果，保證了對位貼合的高精度、高良率、高穩定性。

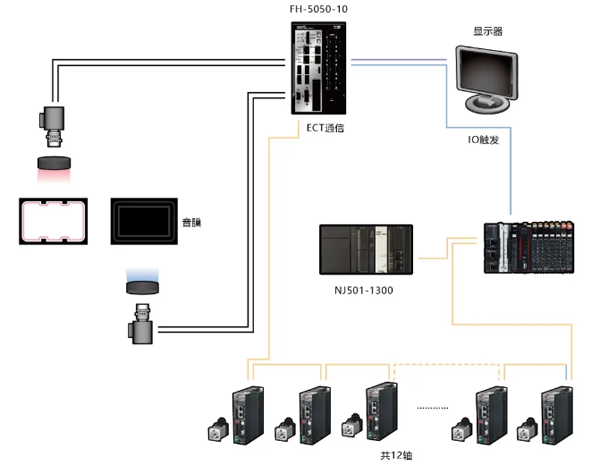

控制系統

實現價值

　　效率：1.5s/pcs

　　同心度：≤0.05mm

　　良品率：≥99%

　　經營層

　　■ 應對智能電子產品的迅速發展，制造商之間的激烈競爭，通過導入歐姆龍獨特的飛拍技術，在保證精度的基礎上實現了產線的大提速，助力打造行業Top競爭力。

　　管理層

　　■ 音膜球頂對位貼合的速度、精度提升，完全建立在控制系統與程序的優化，無需更改機械結構和運動時間，導入時間更快且成本更低。

　　■ 歐姆龍機械自動化控制器NJ/NX系列，可實現現場生產數據的采集、存儲、分析，改善管理課題，提高生產效率。

　　工程師層

　　■ 歐姆龍機械自動化控制器NJ/NX系列，內置飛拍技術功能塊，調試簡單，開發周期短。

　　■ 歐姆龍工程師全程參與指導，后期項目調整，只需自行修改參數即可，速度達到1.5s/pcs，同心度≤0.05mm，良率≥99%。
