經熱處理淬火的碳素工具鋼零件，在磨削時與磨削方向基本垂直的表面常常出現大量的較規則排列的裂紋，它不僅影響零件的外觀，而且更重要的是直接影響零件的質量。

       為了使零件獲得較好的表面質量、較高的精度，大多數零件都會采用磨削加工。近年來，轉包零件有大量齒輪、軸類零件，很多都要求進行淬火處理，之后再進行磨削，但在磨削過程中，常常出現磨削裂紋，嚴重影響了工件質量，甚至出現報廢現象，對零件的準時交付產生了負面影響。

       磨削是砂輪表面的磨粒對工件表面的切削、劃溝和滑擦的綜合作用過程，加工過程中同時參與切削運動的顆粒多，能切除極薄極細的切屑，因而加工精度高，表面粗糙度值小。磨削加工作為一種精加工方法，在生產中得到了廣泛的應用。目前常見的磨削方法主要有外圓磨削、內孔磨削和平面磨削3種。

       外圓磨削可以在普通外圓磨床、萬能外圓磨床或無心磨床上進行，通常作為半精車后的精加工。在實際應用中，外圓磨削的常用方法主要有以下4種。

（1）縱磨法 磨削時，工件作圓周進給運動，同時隨工作臺作縱向進給運動，使砂輪能磨出全部表面。每一縱向行程或往復行程結束后，砂輪作一次橫向進給，把磨削余量逐漸磨去。可以磨削很長的表面，磨削質量好。特別是在單件、小批生產以及精磨時，一般都采用縱磨法。

（2）橫磨法（切入磨法） 工件無縱向進給運動。采用一個比需要磨削的表面還要寬一些（或與磨削表面一樣寬）的砂輪，以很慢的進給速度向工件橫向進給，直到磨掉全部加工余量。橫磨法主要用于磨削長度較短的外圓表面以及兩邊都有臺階的工件。

（3）深磨法 特點是全部磨削余量（直徑上一般為0.2~0.6mm）在一次縱走刀中磨去。磨削時，工件圓周進給速度和縱向進給速度都很慢，砂輪前端修整成階梯形或錐形。深磨法的生產率約比縱磨法高一倍，精度能達到IT6級，表面粗糙度值Ra為0.4~0.8mm。但修整砂輪較復雜，只適用于大批量生產、磨削允許砂輪越出被加工面兩端較大距離的工件。

（4）無心外圓磨削法 工件放在磨削砂輪和導輪之間，下方有一托板。磨削砂輪（也稱為工作砂輪）旋轉，起切削作用。導輪是磨粒極細的橡膠結合劑砂輪。工件與導輪之間的摩擦力較大，從而使工件以接近于導輪的線速度回轉。無心外圓磨削在無心外圓磨床上進行。無心外圓磨床生產率很高，但調整復雜，不能校正套類零件孔與外圓的同軸度誤差，不能磨削具有較長軸向溝槽的零件，以防外圓產生較大的圓度誤差。因此，無心外圓磨削多用于細長光軸、軸銷和小套類等零件的大批量生產。

       轉包零件多數都通過熱處理的方式來滿足技術要求，隨后要進行車削或磨削加工處理，得到符合要求的成品零件。尤其是經過化學熱處理后并進行淬火的零件，必須對其表面進行加工，其中外圓磨削是常用的加工工藝。但常因加工不當而出現磨削裂紋，一般發生于淬火后應力過大或未及時回火，以及回火不充分（不足）或殘余奧氏體過多時。即使在正常條件下進行磨削，也會造成磨削裂紋的產生。

       磨削裂紋在零件的研磨表面可用肉眼或磁粉探傷發現，通常有3種類型：呈現為細小網絡狀分布的裂紋；裂紋呈細小長條狀，并與砂輪進給方向呈交叉分布；呈細小點狀分布，類似蠕蟲等。垂直于裂紋切開進行金相分析，一般會發現表面有一層黑色的回火層，如磨削壓力過大，則會產生一層白色硬化層，裂紋的深度在回火層內，與表面裂紋垂直，在尖角處呈交叉狀。

       圖1為磨削裂紋的兩種形態。淬火零件在最后的磨削過程中，如果因磨削參數選擇不當，如磨削砂輪過硬、磨削量過大及冷卻條件不良等，造成砂輪在磨削過程中隨著磨削熱的產生而升溫，在100℃時表面發生第一次收縮，但零件的內部仍處于膨脹狀態，因此表層受張應力的作用，發生龜裂（見圖1a），裂紋與磨削進給方向垂直，呈平行線狀，深度在0.1~0.2mm。當表面的磨削溫度達到300℃時，將發生第二次收縮，表面呈現網狀裂紋（見圖1b）。裂紋的檢測采用熱酸蝕法，由于其顯微組織為托氏體或索氏體，因此嚴格控制磨削工藝參數、對零件的表面在應該冷卻時進行充分冷卻，并及時修正砂輪等，則完全可以避免磨削裂紋的產生。

       轉包客戶MOOG的某零件，材料為440C馬氏體型不銹鋼，硬度高，加工難度大。熱處理后硬度達到58~65HRC，熱處理過程中基體產生較大的組織應力。工藝規程中30工序為精加工磨床工序，采用兩頂?shù)姆绞竭M行磨削，磨削過程中有嚴重磨削裂紋現象發生，導致零件返工或者報廢。

       磁粉探傷顯示出現的磨削裂紋如圖2所示，磨削裂紋的方向必定與磨削方向垂直，其形狀呈龜裂或龜甲狀，而淬火裂紋只是呈斷裂形狀。由于兩種裂紋產生的原因不同，因此其形態不同。磨削裂紋如圖3所示，淬火裂紋如圖4所示。

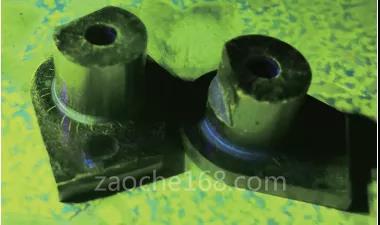

圖2 磁粉探傷顯示出現的磨削裂紋

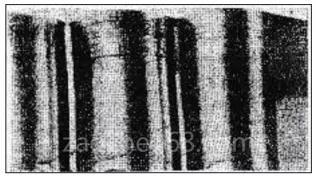

a）平行線狀

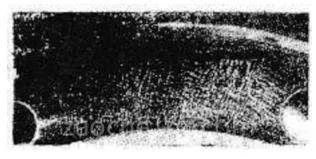

b）龜甲狀
圖3 磨削裂紋

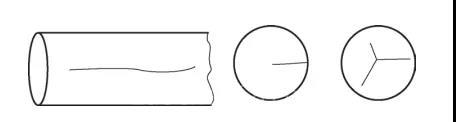

圖4 淬火裂紋

       淬火裂紋發生在截面尺寸急劇變化的部位、呈尖銳凹凸形的凸角處及有孔洞的部位等，此外，打標記及刻印所引起的裂紋也可斷裂發展為淬火裂紋。轉包生產中也遇到過淬火裂紋，客戶EATON的某零件材料也是440C，在淬火、冷處理和回火處理后，基體產生較大的組織應力，當淬火溫度偏高時，由于碳化物的溶解更充分，因此在淬火冷卻過程中，奧氏體向馬氏體轉變的過程中將產生更大的組織應力；同時由于淬火后未按照標準要求在30min之內轉冷處理，冷處理后未在10min之內回火等不當操作，會使零件的組織應力不能得到及時的消除，因此零件在內部組織應力的作用下會產生淬火裂紋（見圖5）。

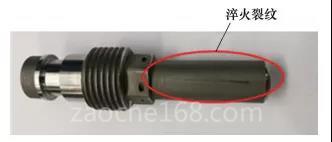

a）目視檢查缺陷

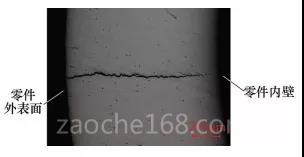

b）微觀顯示

圖5 淬火裂紋

       磨削裂紋的特征為裂紋細而淺，呈龜裂狀或較有規則地排列成輻射狀，垂直于磨削方向，嚴重地呈網狀裂紋。龜裂狀磨削裂紋如圖6所示，其產生的原因如下。

a）微觀顯示

b）局部放大

圖6　龜裂狀磨削裂紋

1）零件磨削溫度達到150~200℃時，馬氏體分解，零件表層的體積縮小，而內部未受熱，使表層承受拉應力而開裂。當磨削溫度達到200℃以上時，表層變?yōu)樗魇象w或托氏體組織，表層又發生體積的收縮，表層的拉應力超過了脆斷抗力，零件表面出現龜裂。

2）當磨削后的表面溫度在800~900℃時，其溫升速度達到600℃/s，如冷卻不充分，磨削產生的熱量足以使零件的表面薄層重新加熱到奧氏體狀態，再次進行淬火處理，形成了淬火馬氏體，造成體積的膨脹。

3）表層中有殘余奧氏體轉變?yōu)榇嘈缘鸟R氏體組織。由于磨削形成的熱量使零件的表面溫度升高，此時產生的磨削拉應力、組織應力和熱應力共同作用，最終導致了磨削裂紋的產生。經過分析，確定裂紋是磨削裂紋后，要進一步判斷和確定是砂輪的磨削工藝不當，還是零件本身的組織不良或回火不足等原因造成的。要對裂紋附近的組織進行深入的檢查，首先是有無粗大的滲碳體網絡，其次是有無過多的殘余奧氏體，有無表面磨削燒傷等，這樣可得出正確的結論。

       磨削燒傷是指零件表面因為冷卻不良或磨削量過大，造成零件表面出現退火現象。其檢查方法為酸腐蝕檢測，如腐蝕面混有明亮斑點（馬氏體組織）或暗斑點（托氏體或索氏體組織），則表明表面已經燒傷。一旦出現這種缺陷，將造成表面硬度不均，零件的耐磨性和強度明顯降低，甚至會出現廢品，無法滿足零件的工作要求，因此在零件的實際磨削過程中，這是絕對不允許的。熱處理后的零件在后續的磨削加工過程中，因為磨削不當均會出現磨削退火和產生磨削裂紋，不同粒度的砂輪對不同材料、不同硬度的零件，可能產生不同類別的磨削裂紋。

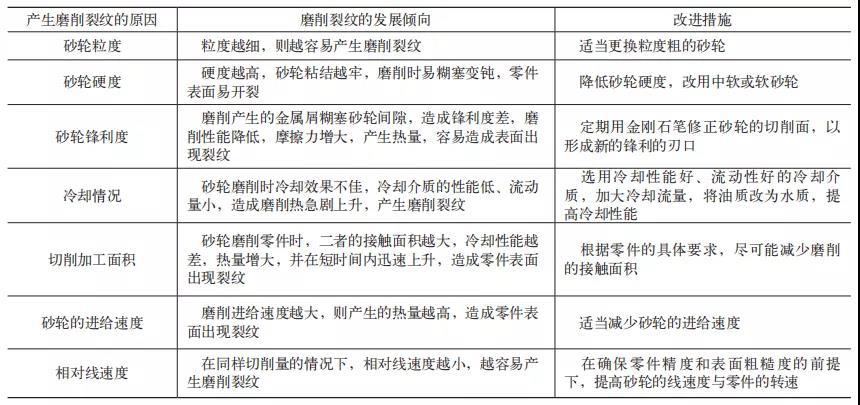

       零件在磨削過程中表面發熱，隨后進行快速冷卻（激冷）是造成零件表面開裂的主要原因，通常是砂輪長久磨削后，零件表面被砂粒和金屬屑堵塞，表面產生嚴重的發熱，瞬間溫度在850℃以上，達到淬火加熱溫度，激冷后產生表面淬火，造成淬火開裂。磨削熱是砂輪與零件接觸下產生的，它同砂輪的種類、粒度和零件的材質等有直接的關系，零件硬度提高，則硬質碳化物的數量增多，造成熱導率降低，因此磨削熱量使零件的表面溫度升高，例如高碳鋼或含有鉻、鉬等的合金鋼，在磨削過程中如參數選擇不當，則很容易造成磨削裂紋的產生。
