進入智能汽車大規模量產“元年”，各大車企都在全力升級自身的硬件配置，并進行一系列復雜場景的路測數據積累，一場圍繞高階自動駕駛的量產“排位賽”已經拉開帷幕。
隨之，作為核心傳感器之一的傳統毫米波雷達也進入了升級換代與突破創新的關鍵階段。可以看到，4D毫米波成像雷達現已成為主流的升級方向之一，全球范圍內包括大陸、華為等公司已經陸續宣布4D毫米波成像雷達的量產和合作項目計劃。
而作為全球毫米波雷達芯片的頭部供應商，恩智浦也正在帶動這一波4D毫米波成像雷達升級潮的加速。作為業界首款專用16nm成像雷達處理器，恩智浦宣布S32R45將于今年上半年首次用于客戶量產。
對國產供應商來講，新的賽道已打開，誰能率先以優質性能量產占位，誰就有機會拿到自動駕駛新時代的入場券。
技術“大洗牌”
一方面，前裝搭載量仍處于快速增長通道。高工智能汽車研究院監測數據顯示，2021年1-11月國內上市新車（乘用車+合資/自主/獨資品牌）搭載前/角毫米波雷達上險量為1186.91萬顆，同比上年同期增長44.55%。
另一方面，前裝市場供應商份額正處于被突圍的前夜。從技術方案角度看，隨著雷達芯片方案商開始新一波硬件技術的迭代升級，在下一代高分辨率、4D毫米波成像雷達賽道，新晉公司與傳統雷達巨頭第一次站在同一起跑線上。
為什么會出現新一輪的技術熱潮？
一直以來，多傳感融合都被視為ADAS以及自動駕駛系統實現安全冗余的關鍵手段。
其中，毫米波雷達擅長測量距離、角度和速度，其全天候抗干擾的優勢明顯，對環境的適應性超過激光雷達等。
但與攝像頭和激光雷達相比，角度分辨率不足，對高度測量不精確，同時也存在無法高密度點云成像、有效解析目標的輪廓與類別，檢測靜止目標、較小目標等性能問題。在高階自動駕駛感知系統中逐漸顯得“力不從心”。
而特斯拉考慮未來可能會“棄用”傳統毫米波雷達，也正是因為現階段傳統毫米波雷達與視覺能力性能的不匹配從而造成融合感知的置信度瓶頸。
但4D毫米波高精成像雷達的出現將徹底改變這一局面。
“一個直觀的數據，傳統的雷達無法識別150米以外靜止的易拉罐，但是4D毫米波成像雷達可以看到。在數據方面，其可達到每秒32000個點云數據?！奔{瓦電子CEO李建林表示。
同時，4D毫米波成像雷達也擁有對于靜止物體的高分辨能力。除了150°水平面外，也增加了對于垂直面45°的俯仰分辨能力，這樣雷達就能夠繪制目標高度和物體的輪廓從而實現雷達的成像。
獨家“殺招”
對于這個令人欣喜的技術，從2015年入局毫米波雷達至今，已積累豐富量產經驗的納瓦電子當然也早有準備。
與其他友商相比，納瓦電子4D毫米波高精成像雷達除了虛擬通道增加、點云數據倍增、超高分辨率外還具有以下技術創新特點：

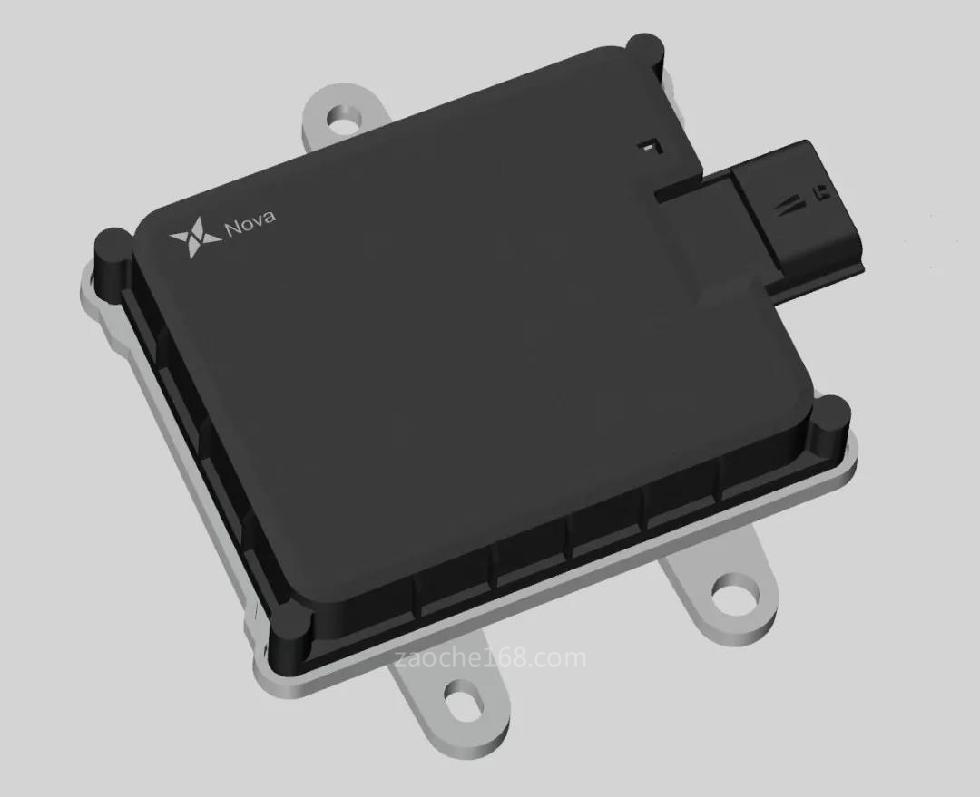

基于多年微波天線和算法的積累，納瓦電子推出的6級聯18T24R、432通道的4D毫米波高精成像雷達，大幅提升了目標檢測的置信度和檢測范圍，同時進化出與激光雷達一樣的高密度點云，可帶來豐富的感知增強應用；
在識別較小的物體，對遮擋物體、靜止物體和橫向移動障礙物的檢測，應用更多復雜路況，提高系統融合后的安全性；
此外，該4D毫米波高精成像毫米波雷達采用全新設計的HBF(Hybrid Beamforming) 混合波束成形結合DML技術將一維角分辨率提高到≤1.5°度以內，并顯著降低MIMO數字信號處理的復雜度，降低運算平臺成本。
為了應對復雜的干擾環境，其采用復雜編碼調制的MIMO虛擬天線技術具有低干擾和更高的抗干擾能力；
與TD-MIMO相比大幅縮短了雷達收發的工作時間，降低對其他無線電設備的干擾可能性，尤其在Massive MIMO的4D毫米波成像雷達較常規TD-MIMO雷達上更具優勢；
同時，采用獨創的稀疏重建算法結合對應的天線陣列設計，顯著降低4D毫米波成像雷達的硬件設計復雜度、數據量，同時大幅提升了成像質量。
不過，在雷達界，不同門派各自的發家技術都有所差別，殺手锏當然也各有側重。
這家公司推出的4D毫米波成像雷達可實現360°的整車環繞成像效果，在業內別無他例！
據了解，目前業內產品可實現的FOV范圍基本只在120度至150度之間，而實現360度環繞覆蓋關鍵點在于如何處理角度重疊部分的點云數據。
“汽車周邊圍繞四顆雷達時，則會導致部分數據的重疊。其中一顆覆蓋120度，那么四顆就是480度，這就會帶來很多控制策略上的干擾?！崩罱纸榻B。
另外，為了避免雷達在山地、沙漠、草原等不平整路面引發震動與位移，納瓦又在現有4D的基礎上推出了六軸姿態成像雷達，確保雷達在各種坑洼崎嶇的路面上始終保持180°平行，精準探測周邊的物體。
“自動駕駛走入更高級別就要適應更復雜的路況。而當傳感器伴隨汽車位移時，不管是激光還是毫米波都會發生偏轉，而肉眼不可見的一點偏轉對于傳感器來講至少是10°以上的誤差，如果這種誤差解決不好，就會帶來一些虛假目標。我們通過算法校正位置的偏差，使傳感器精準點云數據的輸出”，李建林表示。

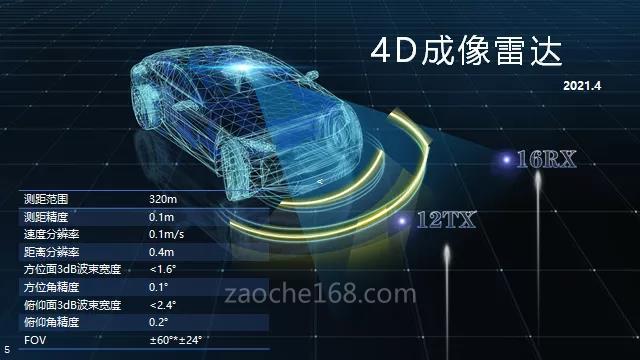

據了解，納瓦電子推出的4D毫米波成像雷達測距范圍可達320m，測距精度0.1m；方位面3dB波束寬度小于1.6°，方位角精度0.1°；俯仰面3dB波束寬度小于2.4°，俯仰角精度0.2°。
業內人士評價，該款產品是業內成熟度最高，最貼合中國市場的唯一一款可量產，可商用的4D毫米波成像雷達。
李建林表示，納瓦電子將于2022年推出360度4D毫米波成像雷達、六軸姿態成像雷達兩款高性價比雷達產品，助力智能駕駛在L2-L4的落地。
技術外的助力
目前，納瓦電子擁有車載毫米波雷達領域?qū)＠夹g(shù)100余項，也是中國汽車工業協會團體標準T/CAAMTB 15-2020《車載毫米波雷達測試方法》主要起草單位。
李建林直言，“一款毫米波雷達的開發需要花費大量的時間進行版本迭代4-5次，用時3-4年，如果沒有3-4年持續對一款產品持續迭代，并將大量時間沉淀在實驗室、工廠、測試上，不可能將產品做好?！?BR> 為此，納瓦電子建有微波暗室，射頻實驗室，一噸推力的震動實驗室，全自動雷達(End Of Line)檢測站，實現全自動的雷達測試。
其主要設備包括高精度轉臺和雷達目標模擬器、工控機、高精度萬用表、功率計、三角反射器等。主要測項為目標模擬相關測向，包含雷達參數測量、系統靈敏度、雷達參數校準、場景測試、chirp分析等。
據介紹，設備的機械臂可自動上下料，實現77GHz 雷達全自動化校準，標定與檢測 。同時將校準檢測數據自動上傳MES系統，數據記錄自動保存服務器，無需人工干預。
此外，該公司還在上海嘉定建有業界少有的77GHz毫米波雷達全自動化生產線，配有十萬級無塵車間以及先進實驗設備、測試設備，產線已于2020年10月進入大規模生產。
目前，納瓦電子嚴格執行IATF16949質量管理體系指導方針，已于2021年5月獲得IATF16949/ISO9001:2015體系認證，具備向汽車廠商百萬級大規模供貨能力。
