激光雷達傳感器獲取的點云可以繪制三維環境圖。這種由距離點組成的“云”提供了大量有價值的環境信息。然而，對于某些應用來說，這些信息過于復雜，無法進一步處理。例如，自動駕駛功能、交通監控或停車點檢測，更需要在視野中檢測到對象。如何從激光雷達數據中獲取這些對象信息？
為了弄清這一點，我們來看一個應用案例：某市正在慶祝一年一度的節日。有一場免費音樂會正在市中心的一個大停車場舉行。因為這次活動是免費的，觀眾入場不受門票的限制。但是，由于安全問題，不允許超過1000人進入。為了確保這一點，該市安裝了一個激光雷達傳感器，俯瞰音樂會區的入口，追蹤從入口經過的人。入口是一條寬闊的通道，游客也可通過該通道離開酒店。
三維數據的精確性和匿名性
這個應用案例與攝像頭、運動傳感器或人工計數等解決方案相比，激光雷達有幾個優勢。首先，它能可靠地實時捕捉到場景的細節。例如，幾個人同時進入場景時，普通傳感器就存在無法準確識別人數的問題。例如，如果有三個人并排走著，那么在外面行走的兩個人可能會被傳感器捕獲到，但中間的人不算在內。其次，激光雷達記錄的3D數據與相機圖像不同，并沒有記錄人臉，保護了參加音樂會觀眾的隱私。
音樂節現場人數如何檢測？
開始入場時，許多人涌入現場。在這個過程中，傳感器收集數百萬條距離數據，對于觀眾計數應用來說，這些數據過于復雜，無法進一步處理。它們包含每個記錄點的x、y和z數據，組成一個點云。然而，主辦方并不需要這些詳細的信息，而是需要提供給他們用于計算現場觀眾總數的相關數據信息。必須實時提供三條信息：主辦方需要知道有多少人通過入口。軟件所識別出來的這些人就是點云中的對象。此外，還需要提供被識別人的確切位置信息。這些人是已經通過入口進到現場內，還是站在邊界之外在入口排隊？所需的第三項信息是關于人員流動方向的信息。檢測到離開現場的人，對應扣除現場觀眾數量。
需要考慮哪些方面？
這些數據是如何從復雜的點云數據中獲得的？為了理解這一點，我們將研究一個簡化的數據評估算法。首先，需要區分前景和背景。為此，對場景進行分析并刪去背景以識別點簇。為此，在游客到達現場之前，將靜態背景記錄在點云中。通過記錄“現狀”，軟件可以確定哪些點簇可以被忽略，因為它們是靜態的，屬于背景。當人們進入現場后，每一幅采集到的圖像都會與采集到的背景圖像進行匹配，從而檢測出相同的目標。

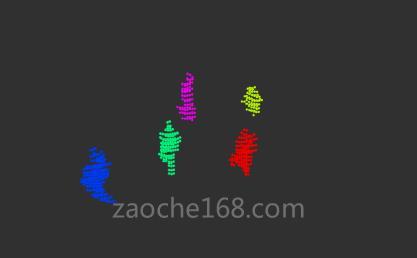

前景

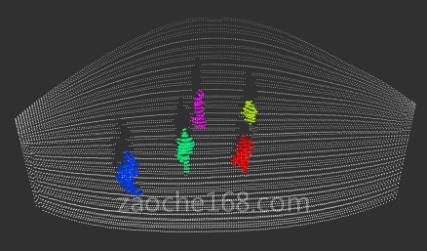

前景和背景

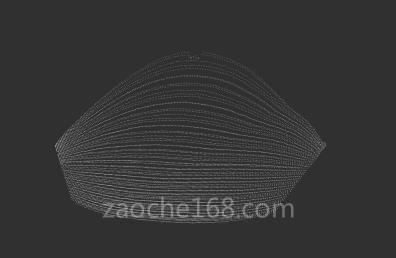

背景
關于點云對象的殼體和邊框
當觀眾到達時，點云會發生變化，這部分會被識別為新的對象。如果這些對象與原來背景圖像的比較中不存在，則會識別出運動對象已進入該區域。根據凸包原理，在對象周圍繪制一個所謂的邊界框。凸殼通過連接物體最外層的點來描述物體的最小周長。邊界框將對象包圍在盡可能小的長方體中，以便更好地處理信息。采取這些措施是為了減少數據并使其更易于處理。
此邊框有助于對目標進行粗略分類。例如，在道路交通中，可以根據此邊框來確定檢測到的物體是汽車、自行車還是行人。在我們音樂節的例子中，即使現場中不太可能出現自行車或汽車，但是檢測邊界框的大小有助于將物體歸類，更加精確地識別物體是否為人類。因此，根據邊框大小將位于入口區域的對象粗略劃分到“人類”的類別中，并且確定這些對象的數量。

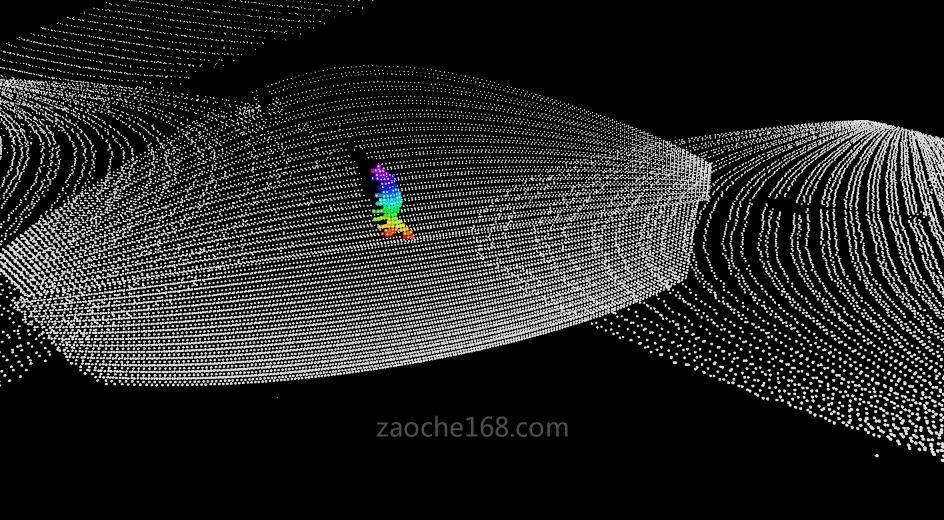

點云中的人

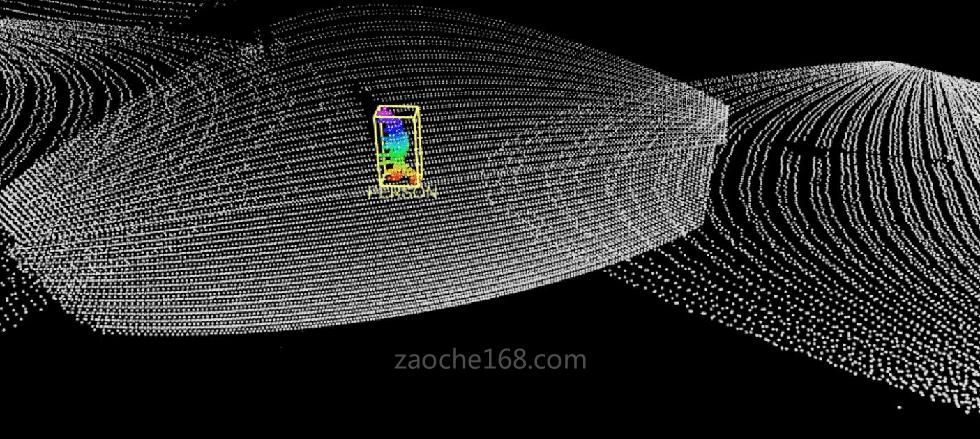

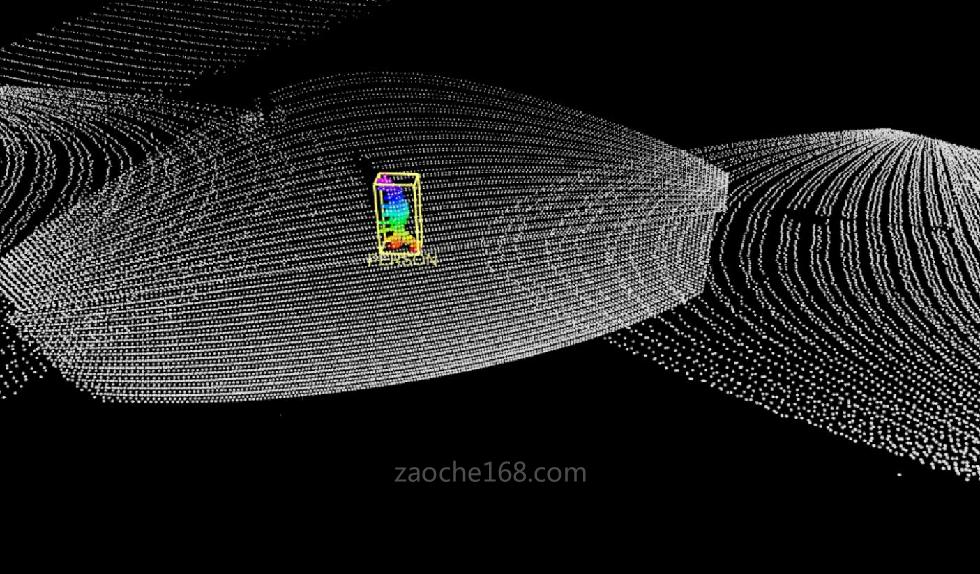

點云中的人，邊框標記
人們會怎樣移動？
入口區域內物體的大小被確定了，還缺少關于位置和運動方向的信息。這些數據是如何得出的？首先，可以很容易地從邊界框中提取出關于人的確切位置的信息，因為這是激光雷達信息的核心——激光雷達傳感器測量距離。
另一方面，例如，可以通過觀察先前幀中對象的位置來確定移動的方向。由于幀的生成速率是已知的，因此通過比較多個幀之間對象的位置，很容易確定對象移動的位置和速度。根據這個速度和運動的方向，只要在兩個或多個幀中識別出同一點簇，就可以預測目標的進一步路徑。
結果：以列表形式呈現
在對象列表中會提供一系列相關信息。表中每行記錄檢測到的對象及其屬性，記錄目標對象的大小、位置和移動方向。這種形式的數據很容易進行下一步處理，在音樂會這個例子中，可以確定現場任何時候的確切人數。這使得系統能夠識別何時達到最大訪客數，禁止觀眾進入。它也可以準確地檢測出什么時候現場人數最多，或者什么時候入口處的人群最多。這些數據可以為之后規劃的活動提供一個參考。
處理激光雷達數據，控制游客流量
該市對音樂會現場使用激光雷達的效果非常滿意。當訪客數量超過900時，我們示例中的軟件會觸發一個通知給主辦方。這使得活動管理部門注意訪客數量，提前做好準備，以便讓觀眾停止入場。在剩下的其他時間里，他們可以去做其他事情，或者欣賞樂隊演奏的音樂——因為激光雷達在這個過程中可以幫助他們一直關注人流量，為他們節省了大量時間和精力。
