一 背景
1 深海作業裝備制造行業
隨著我國經濟與科學技術的發展壯大，作為“藍色糧倉”的海洋能源開采建設逐漸成為一項重要的事業。深海作業裝備則成為海洋能源開采的必備和關鍵工具，其性能和可靠性須得以保障。也因此，開發性能表現更優、安全可靠、堅固耐用的海洋工程裝成為深海作業裝備制造行業亟待解決的問題。
2 信賴我們的伙伴
上海中車艾森迪海洋裝備有限公司(SMD上海公司)是一家專注于海洋工程項目裝備的大型企業，基于SMD英國公司強大的深海技術支撐，以及其母公司中國中車在電氣控制領域深厚的技術底蘊，在深海機器人電氣控制、布放回收系統、水下系統集成具有行業競爭優勢?？紤]到海洋裝備使用對工作溫度、濕度、防護等級以及抗腐蝕性能等的嚴苛要求，該公司推出的水下遙控機器人最終決定采用虹科EXOR eX707工控屏實現通信及控制，本文將為大家分享這一設備應用作為參考。
二 應用
1 具體使用場景分享
SMD上海公司使用eX707工控屏及配套的JMobile Studio軟件，實現船舶設備的數據通信及控制，保障船舶甲板布放及機器人下水過程。

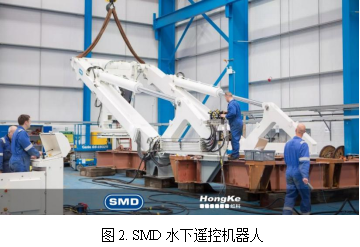

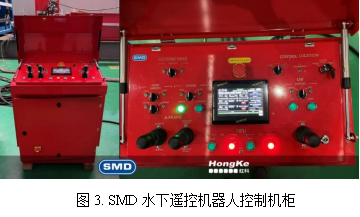

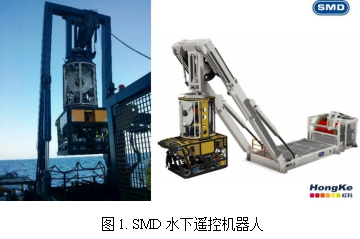

為方便現場操作，eX707被安裝位于設備旁側的控制機柜中，其主要作用是控制整套甲板設備，保障水下遙控機器人從甲板布放到海面以及下水過程的安全實施，即實現整機布放回收系統控制。
在控制機柜中，操作手柄、按鈕等連接至PLC，直接送達控制命令至設備機體，工控屏經由以太網與PLC進行通信，保障部分命令功能可通過HMI組態界面中的軟按鈕實現，通過在JMobile Studio中對標簽進行設置，HMI警報界面及指示燈可負責設備運行、警報等狀態的顯示，便于工作人員掌握設備狀態。
2 為什么選擇虹科的智能工控屏?
在與SMD技術交流過程中，我們的工程師了解到，對方提及的功能除常用的標簽定義、警報觸發、配方轉儲與還原、用戶組權限定義、雙語設置等之外，還比較關注如截屏、蜂鳴器等軟按鈕添加。由于船舶行業戶外光照原因，現場人員直拍屏幕會出現強反光，因而會需要截屏功能，而蜂鳴器軟按鈕則是為了方便用戶在警報觸發時控制其是否關閉示警。
三 產品方案
1 虹科智能工控屏eX707的與眾不同
與普通的HMI相比，虹科提供的EXOR工控屏具有高防護、更寬溫、多認證(DNV-GL、ATEX、IECEx等)、海量通信支持等諸多特點，質保期長達5年，可見其出色性能表現。強大的HMI開發軟件JMobile Studio含豐富控件，操作簡單便捷，可實現項目工程數據趨勢查看、警報通知、用戶權限管理等，滿足行業用戶功能需求，多語言支持也為國內外工程師提供了便利，其高度可調的屏幕亮度(100%背光調節)符合船舶行業在強光及夜晚環境中的操作需求，且擁有專業的船舶認證、防爆認證等。
在中國，虹科與EXOR有著深度合作，致力于將eTOP500系列、eX700系列以及食品/醫藥行業專用FB系列、戶外惡劣環境專用G系列等工控屏引入更適配的應用場景。

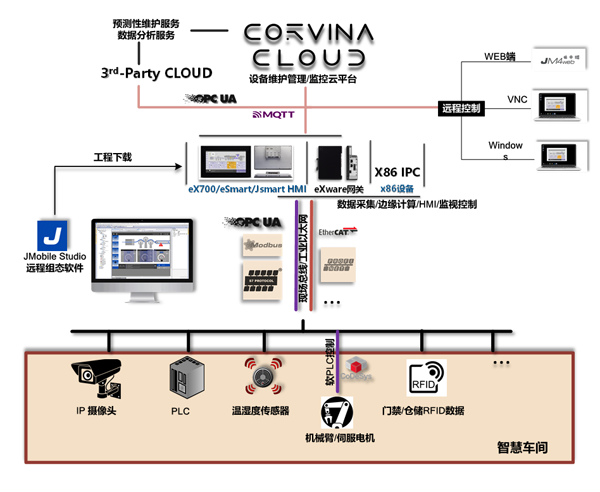

圖5. 虹科EXOR智能物聯網工控屏&網關生態圖
*以上設備圖源來自SMD上海公司，已獲得授權使用
