Pacific Antenna Systems (PAS) 公司設計、加工和制造使用先進的天線系統，根據具體應用場合在天線中采用多種不同的機電設計。每個運動軸(萬向節)上都安裝旋轉位置編碼器，以滿足準確度和精度要求。
挑戰
PAS副總裁AnthonyJ. Macri先生介紹了不同設計帶來的挑戰：
“我們看重的是：體積、重量和動力 (Size, Weight andPower - SWAP)。對于機載雷達和通信領域的每個產品來說，SWAP都是極其重要的參數?！?/FONT>
PAS機載通信系統對于飛行器(例如NASA的WB57實驗研究飛機)的高數據速率通信至關重要。
每個萬向節上的光柵都必須在海拔40,000英尺以上、溫度?40 F以下的高空中工作。高旋轉速度和加速度是實現快速波束指向和掃描操作的基礎。
在通信和雷達應用中，光柵是關鍵零部件，必須保證高可靠性，因?yàn)槿魏喂收隙伎赡芪＜吧?/FONT>
解決方案
PAS針對單站雷達和通信系統采用不同的萬向節設計，但是這些設計中均采用RESOLUTE絕對式光柵，該光柵兼容BiSS-C串行協議且具有26位或32位分辨率選項。

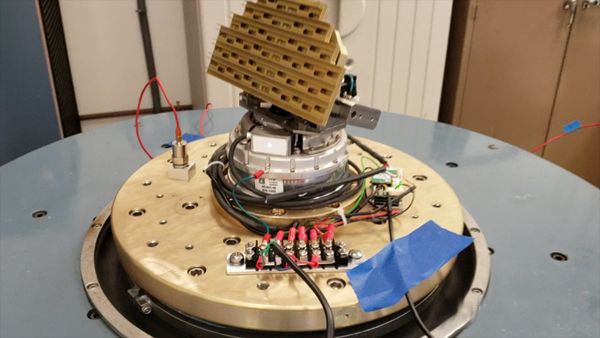

“我們?cè)诶走_(dá)、視距和衛星通信天線以及高功率微波系統中使用RESOLUTE光柵。我們選擇這款光柵是因?yàn)樗母呔群透叻直媛蔬m用于我們的控制循環。我們將這款光柵應用在UH60黑鷹直升機上，作為防碰撞雷達的一部分。UH60上的振動環境極其惡劣，我們發現RESOLUTE光柵的防振動能力極強。如果光柵發生振動而無法計數，這會對控制循環造成不利影響。而RESOLUTE光柵能夠滿足我們的精度和堅固性要求。”

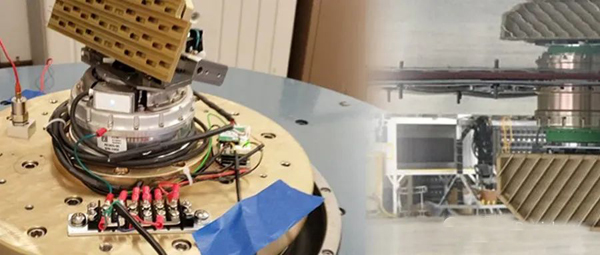

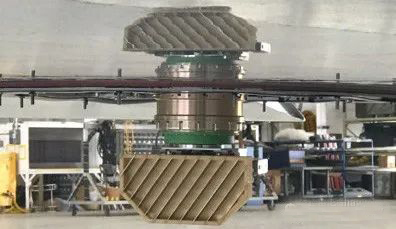

PAS單站雷達系統由許多零部件組成，包括底部的射頻陣列饋源，以及一系列安裝在兩軸萬向節上并由直驅電機驅動的透鏡。
每臺電機都與一個配用75 mm D截面RESA圓光柵的RESOLUTE寬溫度范圍 (ETR) 光柵系統機械耦合，對透鏡旋轉進行反饋控制。
“這款光柵偏移安裝并且直接耦合到驅動系統上，因?yàn)殡姍C(jī)的體積非常小。電機由轉子組件和定子組件組成，我們將圓光柵耦合到轉子組件上。當電機旋轉時，同時也相對于位于整個機構外部的光柵讀數頭精確地旋轉圓光柵。這種雷達應用的優點在于，射頻能量通過每個電機的內孔在自由空間傳播?！?/FONT>
結果
“我們欣賞RESOLUTE的多種特性，包括易于使用、高精度和高分辨率，以及在惡劣環境中的可靠性和適用性。在裝配過程中，我們的技術人員可以使用塞尺將光柵讀數頭手動對齊，這個過程很快。而且，RESOLUTE光柵的高級診斷和安裝工具也有助于快速解決各種安裝問題。PAS針對光柵信號輸出使用BiSS-C串行協議，因?yàn)樵搮f(xié)議具有開放式結構、易于使用、運行速度快。該協議的安全性循環冗余校驗(CRC) 位數長。一旦出現問題，用戶能夠即刻知曉。在產品生命周期方面，制造速度和效率以及交付可靠性十分關鍵。RESOLUTE光柵可以幫助我們做到這一點?！?/FONT>
在PAS雷達系統中，透鏡以超過7,000度/秒的速度旋轉，并且具有超過40,000度/秒2的加速度。由于獨特的單碼道設計，RESOLUTE光柵能夠在高運行速度下實現超高的分辨率。這一性能將PAS雷達系統的靶點位置測量精度提升到市場領先水平。
Macri先生總結說：“我們使用32位的光柵，但是只截取大約18位。當光柵被設定為18位BiSS時，精度和分辨率完美嚙合。我們需要重復精度達到千分之一度以內。由于應用場合的重要性，這些組件上的所有零部件都必須經過測試。RESOLUTE遠遠超出了我們的預期。”
